ANSI B16.5标准150磅级法兰连接构件

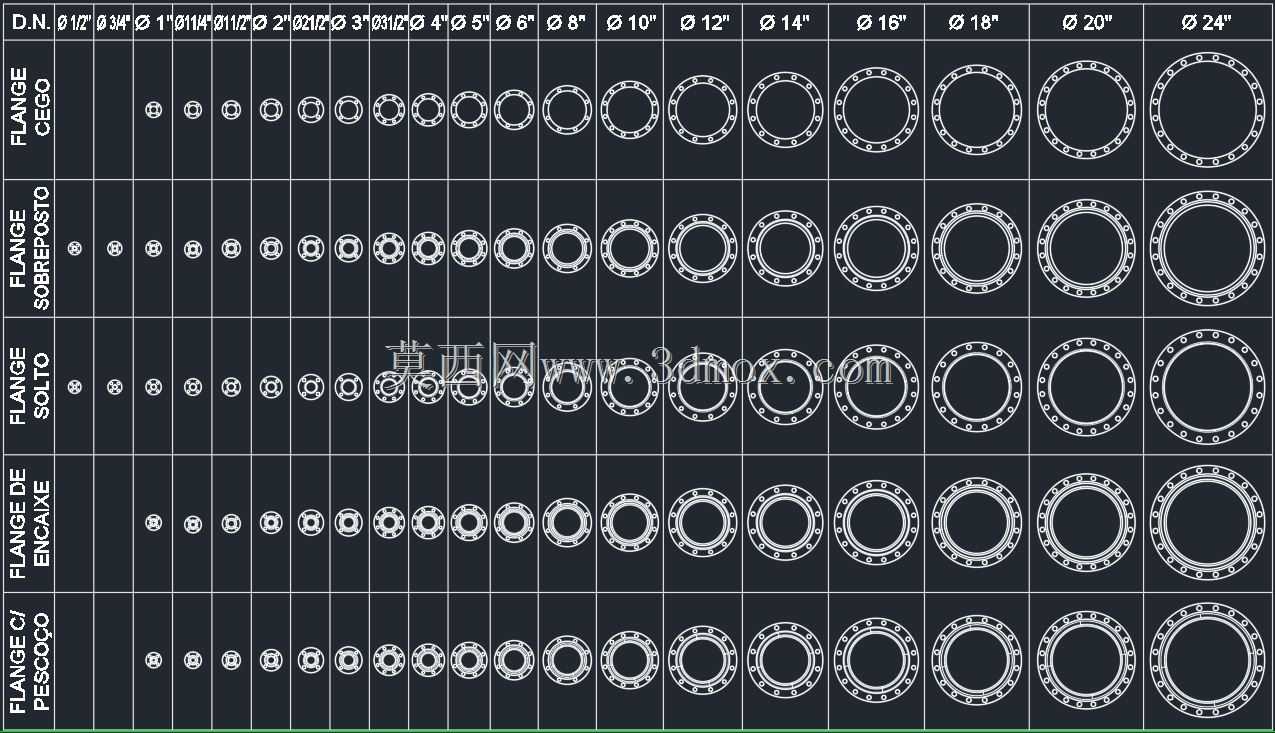

在石油化工、市政给排水、暖通空调、电力输送等涉及流体介质输送的工业场景中，法兰是管路系统实现可拆卸连接的核心承压构件，承担着管路对接、介质密封、载荷传递的关键作用，其设计精度与结构合理性直接决定整套管路系统的运行稳定性与密封可靠性，是工业管路布设环节不可或缺的基础连接部件。本次设计的法兰构件严格遵循ANSI B 16.5-150磅级标准规范，覆盖从DN15到DN600的全系列公称通径规格，可适配不同管径的碳钢、不锈钢、合金钢管路对接需求，能够满足150磅级压力等级下的水、蒸汽、油品、腐蚀性化工介质等多种流体的输送工况要求。从产品功能特性来看，该系列法兰采用突面密封结构设计，密封面加工精度满足管路静密封要求，配合对应规格的密封垫片与高强度螺栓副，可在额定压力温度范围内实现零泄漏连接；法兰盘上的螺栓孔采用跨中均布排布方式，既保证螺栓锁紧时受力均匀，也能避免安装时螺栓与管路焊缝产生位置干涉，适配现场不同角度的安装对位需求。在设计思路层面，该系列法兰充分兼顾了现场安装的通用性与互换性，所有连接尺寸严格匹配美标150磅级管路的配套标准，无需额外加工修改即可直接与同标准的阀门、泵体、换热器、压力容器接口实现对接；不同通径规格的法兰厚度、螺栓孔数量、螺栓孔中心圆直径、密封面外径均经过力学载荷校核，在保证承压强度满足工况要求的前提下，尽可能优化法兰盘的结构重量，降低管路系统的整体载荷与材料成本。从外形尺寸与安装边界来看，该系列法兰的对接端可适配对应公称通径的标准壁厚钢管，采用焊接方式与管路端部固定，法兰盘外轮廓尺寸预留了足够的螺栓拧紧操作空间，安装时无需为螺栓扳手操作预留额外的超大安装间隙，能够有效压缩管路布设的空间占用；不同压力等级的法兰连接尺寸具备明确的区分边界，可从源头上避免不同压力等级法兰混装带来的密封失效与安全隐患，适配工业现场复杂管路系统的标准化布设需求，能够为长距离管路、设备进出口连接、管路分段检修节点提供可靠的连接解决方案。
