径向0-1MPa量程普通压力表三维结构

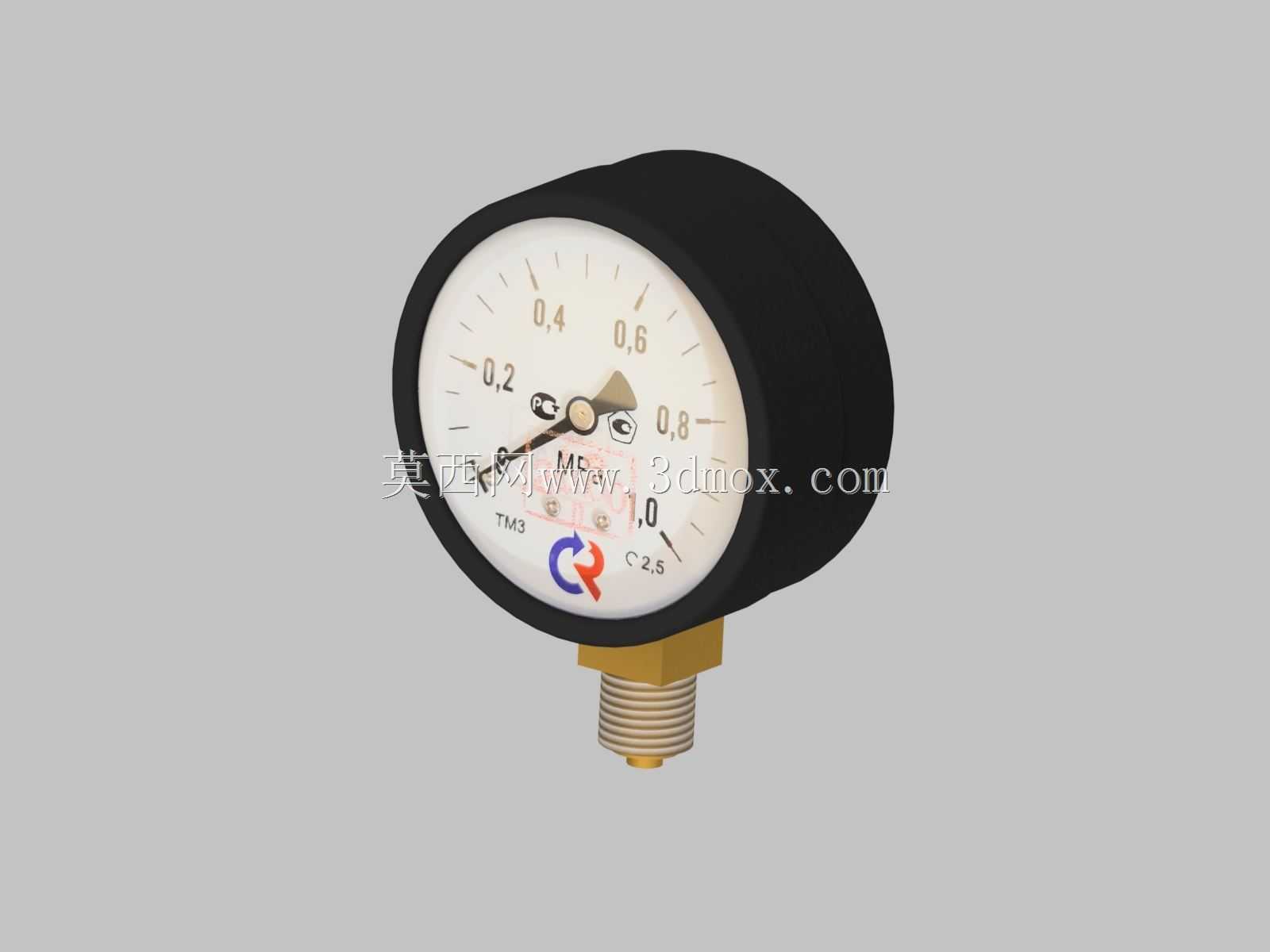

这款压力表是工业流体系统中最常用的压力检测元件，主要应用在液压站、供水供气管道、压力容器、工业设备润滑系统、气动控制回路等场景中，用来实时直观显示管路或腔体内部的流体压力数值，帮助操作人员快速判断系统运行压力是否处于正常区间，避免超压引发的设备损坏、介质泄漏甚至安全事故，是工业生产现场随处可见的基础检测仪表。从实际用途来看，这款0-1MPa量程的压力表适配低压流体工况，既可以用在民用供水、小型空压机气路的压力监测，也能适配低压液压系统、常压化工反应容器的压力显示，表盘采用MPa为压力单位，刻度均匀分布0、0.2、0.4、0.6、0.8、1.0六个主刻度区间，每个主刻度间细分五个小刻度，读数精度可达0.02MPa，能够满足多数低压工况的检测精度需求，表盘下方标注的精度等级2.5，符合普通工业现场检测的精度要求，不需要额外配置高精度传感元件就能完成日常压力巡检需求。从产品功能特性来看，这款压力表采用弹簧管作为核心压力感应元件，当介质压力进入表内弹簧管时，弹簧管会产生弹性形变，通过连杆机构带动中心轴上的指针转动，最终在表盘上指示出对应的压力数值，结构简单可靠，抗干扰能力强，不需要外接供电就能完成压力显示，适配绝大多数无供电需求的现场检测场景，表盘采用圆形结构，白色刻度盘搭配黑色刻度线与指针，读数清晰直观，即使在光线一般的车间环境下也能快速识别压力数值，表壳采用金属材质冲压成型，具备一定的防溅、防尘能力，能够适配车间、泵房等常规工业环境的使用需求。从设计思路来看，这款压力表采用经典的径向安装结构，压力接口位于表盘正下方，安装时直接通过螺纹接口拧入管路对应的检测接头即可，不需要额外的安装支架，结构紧凑占用空间小，表盘直径采用通用工业压力表的常规尺寸，适配市面上绝大多数压力表安装位的替换需求，指针采用三角形金属指针，重心稳定，在压力波动时不会出现大幅抖动，读数更稳定，表盘上的标识清晰标注了量程、单位、精度等级，符合工业仪表的标识规范，操作人员不需要额外查阅说明书就能快速掌握仪表的参数信息。从外形尺寸与安装边界来看，这款压力表的表盘直径为常规60mm规格，表壳厚度约30mm，下方的连接螺纹采用通用M14×1.5或G1/4标准压力表接口，安装时只需要在管路上预留对应规格的内螺纹接头，保证表盘前方预留至少50mm的读数空间即可，安装后不会占用过多管路周边空间，即使在密集排布的管路群中也能顺利安装，表壳边缘采用卷边设计，既能够提升表壳的结构强度，也能避免安装时划伤操作人员，整体结构没有突出的尖锐部件，安装和日常维护都十分便捷。
