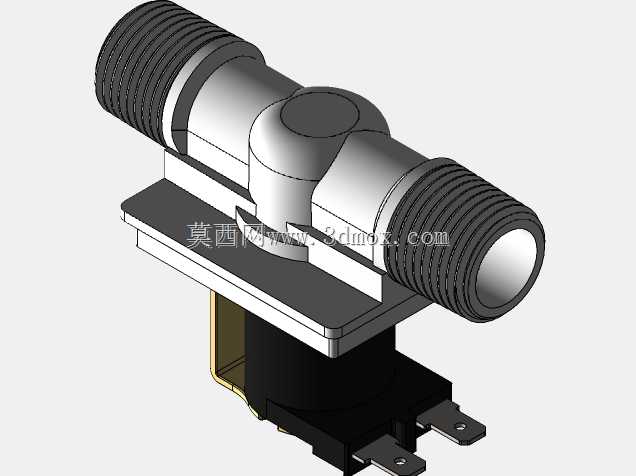

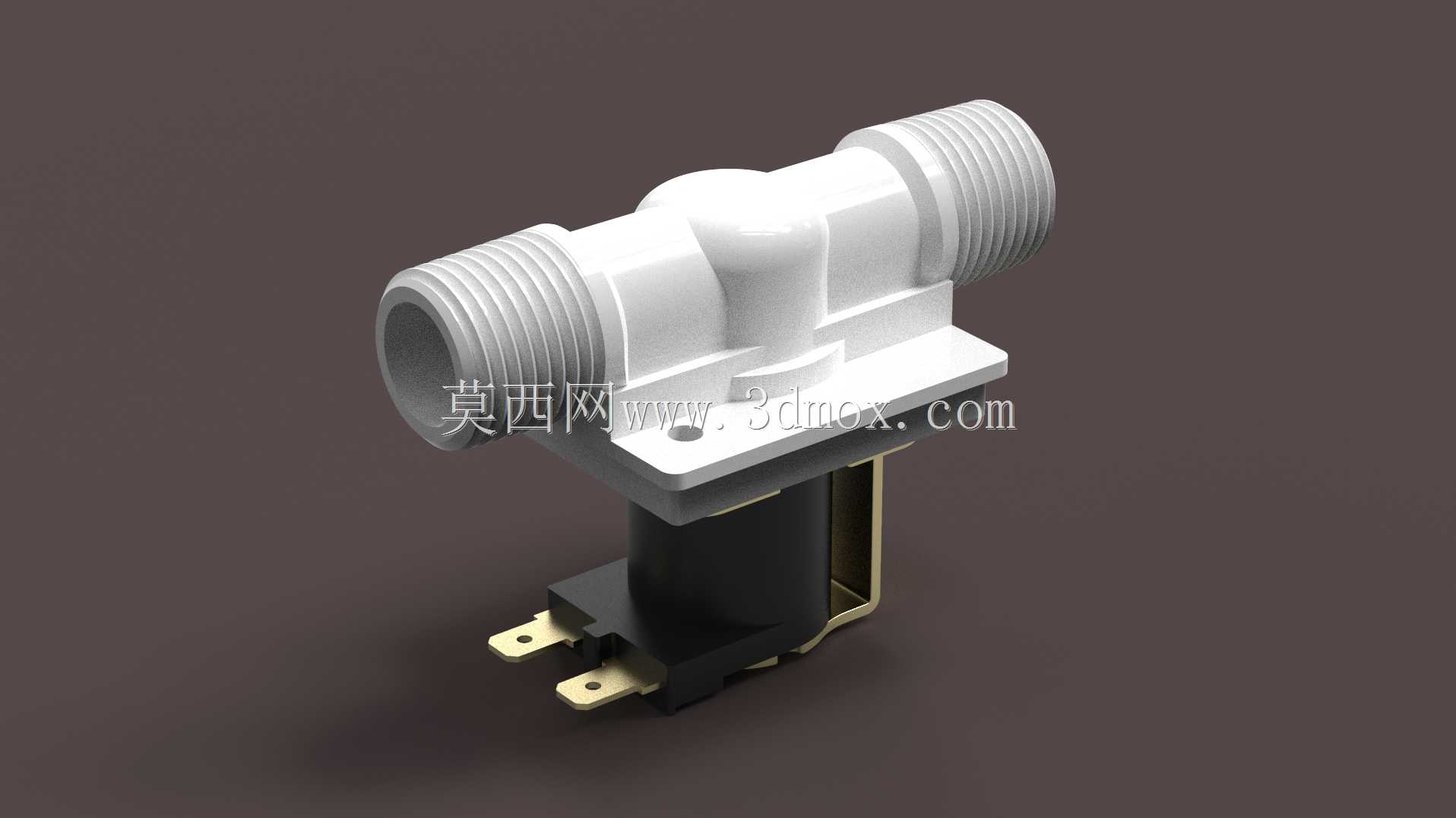

12V二分之一英寸塑料进水电磁阀结构设计

这款塑料水电磁阀主要面向民用及小型商用流体管路的通断控制场景，常见应用包括家用净水设备、智能饮水机、全自动洗衣机进水系统、小型灌溉管路、商用制冰机等需要电控水路通断的设备中，作为水路系统的执行控制部件，承担接收电信号后自动切换水路通断状态的核心作用，替代传统手动阀门实现设备的自动化运行控制。产品采用常闭型设计逻辑，未通电状态下阀体内的密封结构依靠进水压力与复位弹簧的作用力压紧密封口，阻断水路流通；当接入额定12V直流供电后，电磁线圈产生电磁吸力带动内部铁芯动作，克服弹簧力与水压差抬起密封胶垫，打开流通通道实现水路导通，断电后铁芯快速复位，密封结构重新阻断水路，响应速度快，关闭状态无渗漏，可满足频繁通断的工况使用需求。设计过程中充分考虑民用场景的使用特性，阀体主体采用食品级增强塑料注塑成型，相比传统铜质阀体重量更轻、成本更低，同时具备优异的耐水腐蚀性能，不会长期浸水产生锈渍污染水质；两端采用标准1/2英寸外螺纹接口，匹配民用给排水领域通用的四分管路规格，安装时无需额外转接配件即可直接对接标准水管，降低现场安装的适配难度。阀体下部的电磁驱动模块采用塑封结构，将线圈完全密封在绝缘壳体内部，避免管路凝露、溅水导致的电路短路问题，底部设置两个平行的插片式接线端子，适配常规快插接线端子，接线操作简单快捷，同时具备防反接保护特性，接线容错率高。整体结构采用上下分体式设计，上部流道部分与下部电磁驱动部分通过卡扣与密封胶圈组合连接，既保证了连接强度，也方便后期维护时拆解清理阀体内积存的水垢杂质；安装底座设置两个对称的固定安装孔，可通过螺丝将阀体固定在设备内部的安装位上，避免管路通水时的水压冲击导致阀体移位，安装孔的间距经过标准化设计，适配多数同类设备的预留安装位，替换通用性强。流道内部采用平滑过渡设计，没有突兀的转角与结构凸起，可降低水流通过时的阻力与紊流噪音，通水状态下运行噪音低于35分贝，不会对使用场景产生噪音干扰；密封件采用耐老化丁腈橡胶材质，长期浸泡在常温水中不会出现硬化、变形问题，密封寿命可达数万次通断动作，可满足设备长期使用的可靠性要求。
