同施耐德5阀组PN420DN5集成控制阀结构

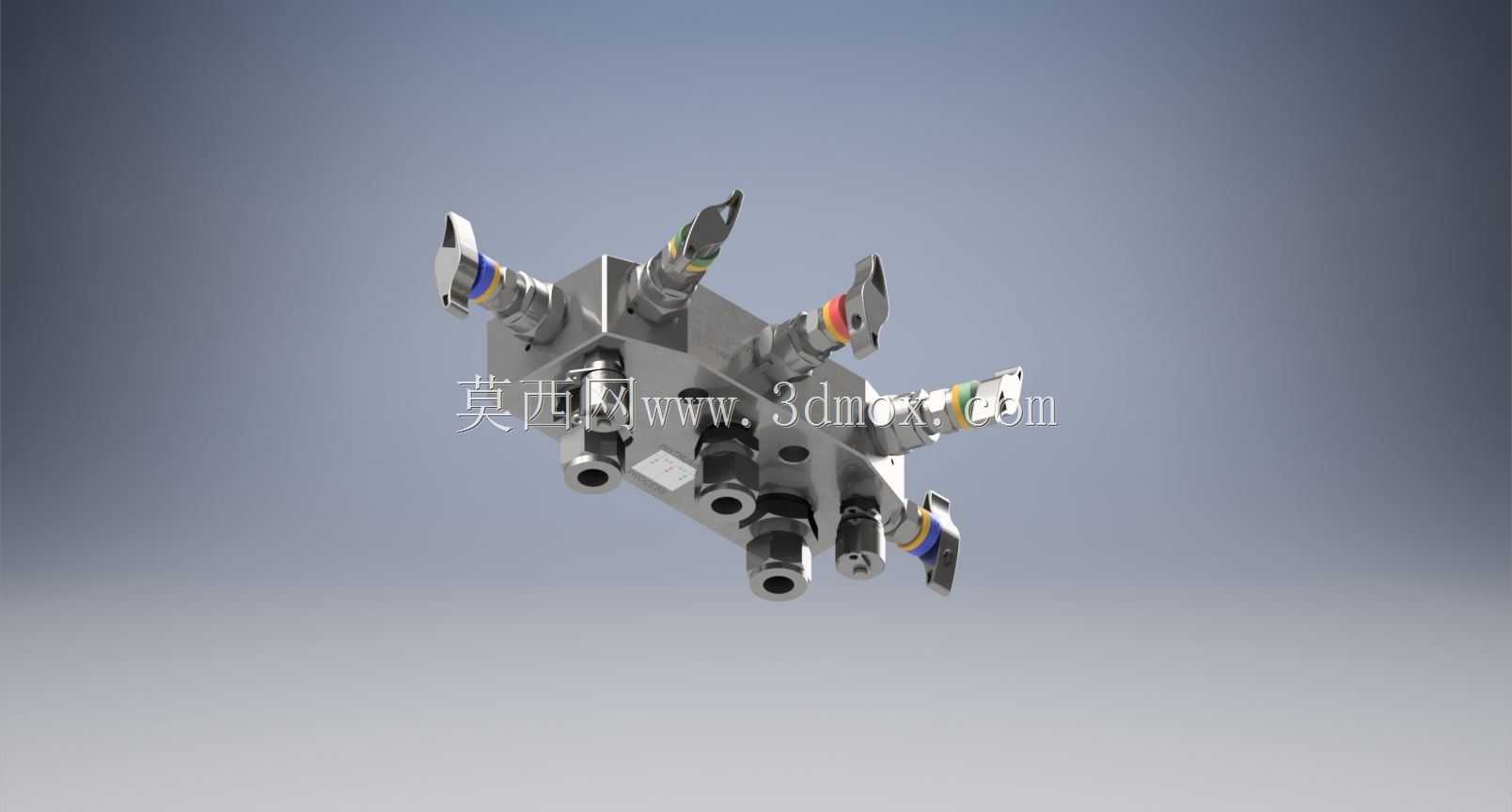

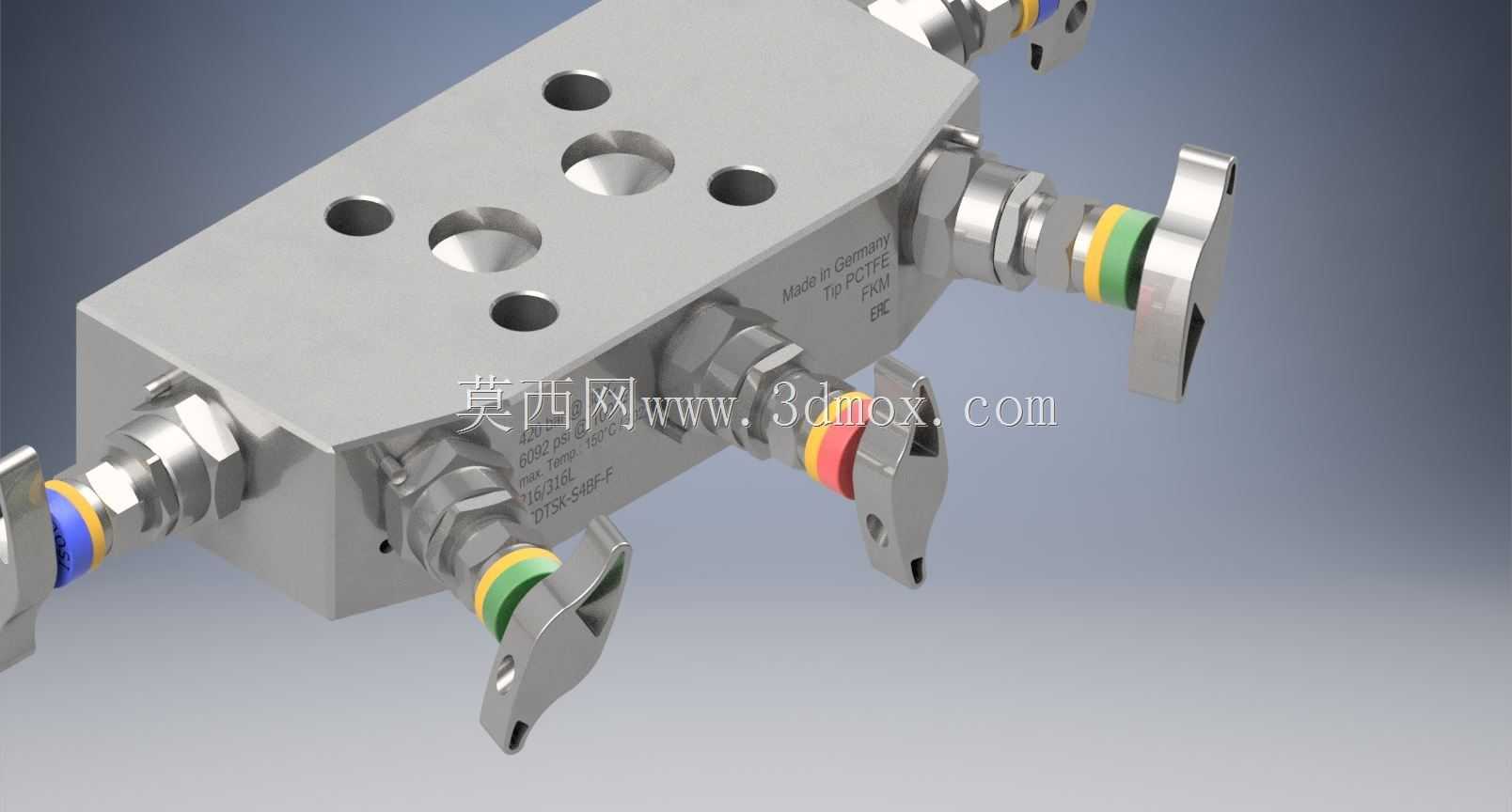

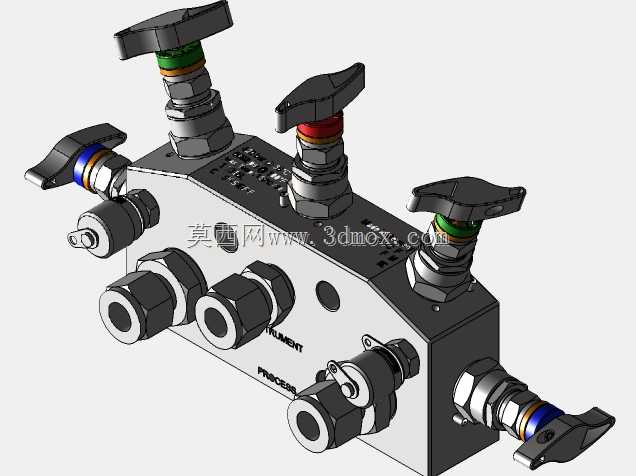

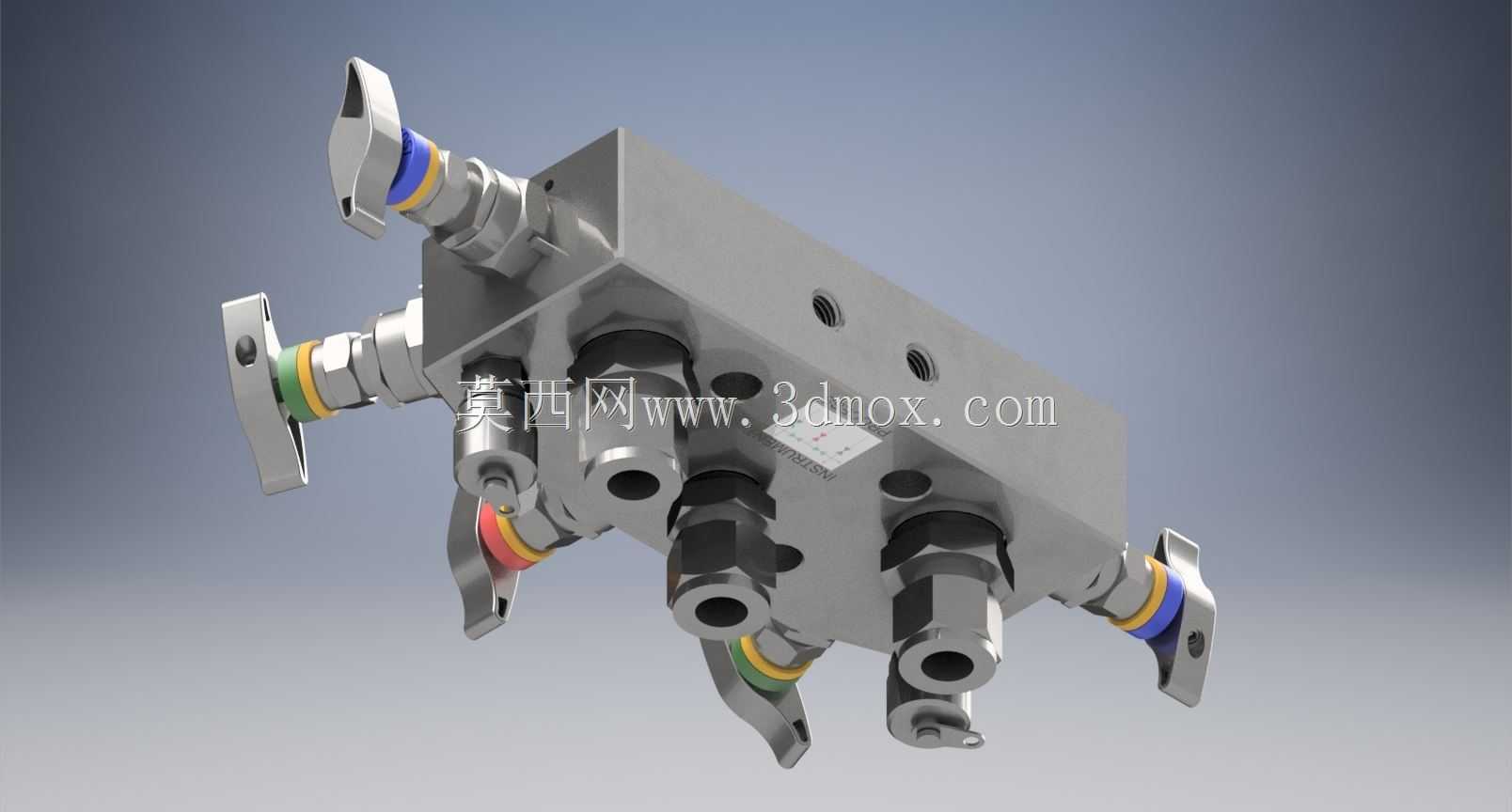

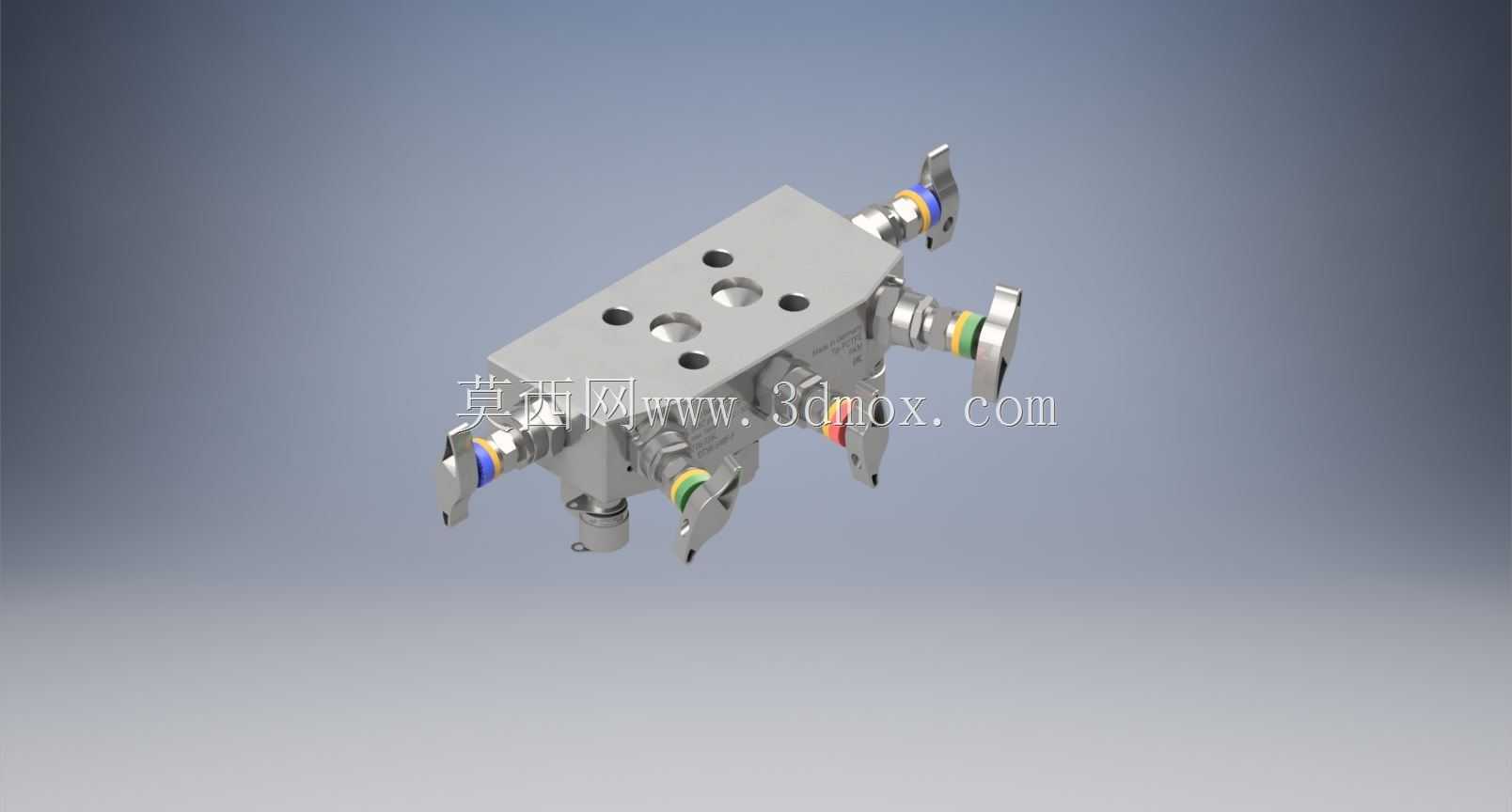

这款集成式五阀组主要应用于工业流体管路的压力、流量调控场景，常见于石油化工、电力冶金、水处理等行业的仪表测量管路、工艺输送管路中，承担着管路通断切换、压力校准、介质截流、压差平衡的核心作用，可直接配套压力变送器、差压变送器等测量仪表使用，也可独立安装在工艺管段上实现多路介质的集中管控，替代分散安装的多个独立阀门，大幅缩减管路安装空间，减少管路连接点的泄漏风险。该阀组额定压力等级为PN420，公称通径为DN5，适配小口径高压流体管路的使用需求，可兼容水、油品、气体、弱腐蚀性化工介质等多种常见工业流体，阀体采用一体化锻造结构设计，整体为方正的块状金属本体，五个阀门的流道全部集成在阀体内部，无需额外的外接管路连接各个阀位，从根源上减少了外接管路带来的密封失效点，提升高压工况下的运行可靠性。阀体顶面预留有标准的安装连接孔位，可直接与对应规格的仪表或者管路法兰对接，无需额外加工转接板，安装时只需对准对接面的密封槽放置密封件，通过螺栓锁紧即可完成固定，安装边界紧凑，整体占用空间远小于分散布置的五个独立截止阀，适合在仪表柜、密集管排等安装空间受限的场景使用。每个阀位的操作手柄都做了差异化的色环标识，操作人员可通过手柄上的色环快速区分不同阀位的功能，避免操作失误，手柄的操作力矩经过优化设计，在高压工况下也可轻松完成启闭操作，无需借助额外的加力工具。阀组的各个密封面都采用了硬密封加软密封的复合密封结构，在高压工况下可实现零泄漏，阀杆部位采用了多重密封填料结构，长期频繁操作也不会出现介质外漏的情况，每个阀位的流道都做了平滑过渡处理，减少介质在阀组内部的流阻，避免介质在流道拐角处出现淤积、冲蚀的问题，延长阀组的整体使用寿命。在设计过程中充分考虑了现场操作的便利性，各个手柄的布置位置都预留了足够的操作空间，相邻手柄之间不会出现操作干涉，操作人员可在不拆卸周边管路部件的情况下完成各个阀位的启闭操作，也可在线完成密封填料的更换维护，无需将整个阀组从管路上拆下，大幅降低后期维护的时间成本与人力成本。
