法兰连接手动截止阀结构设计

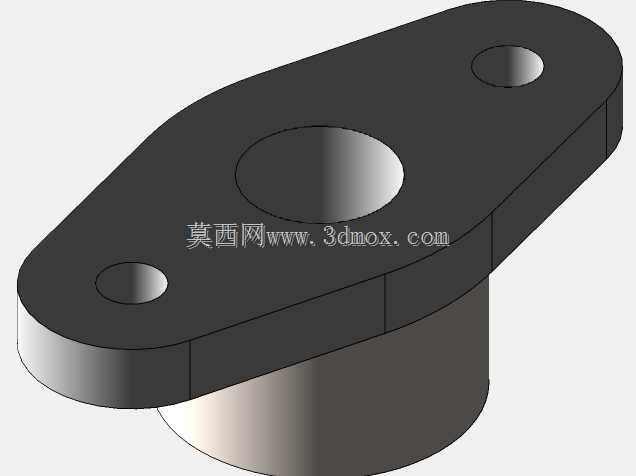

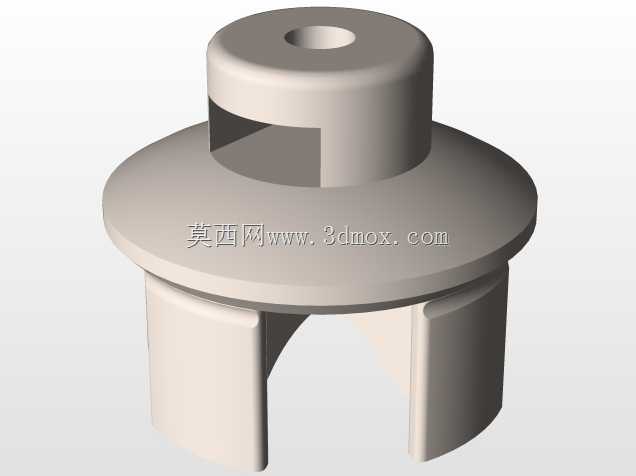

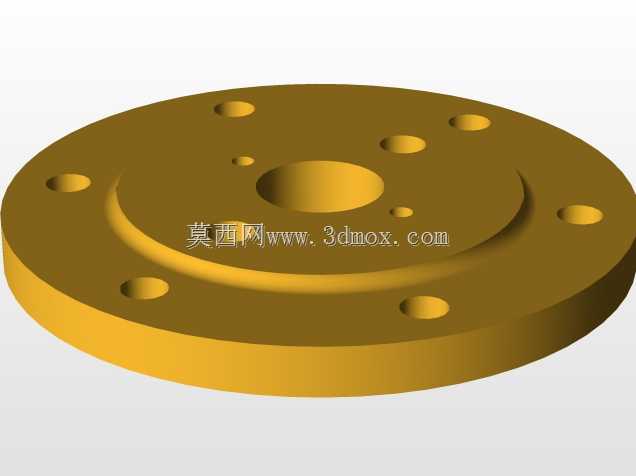

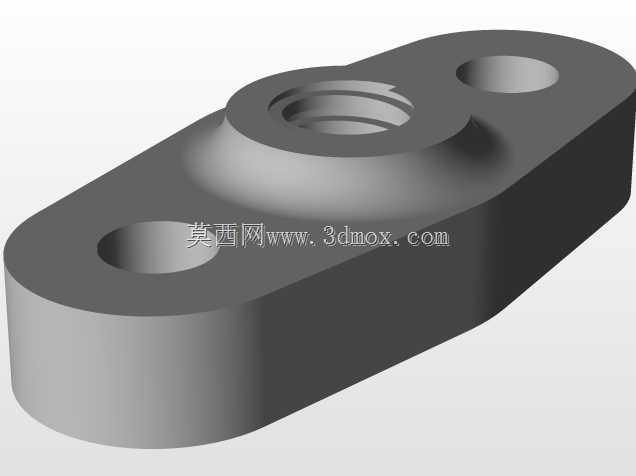

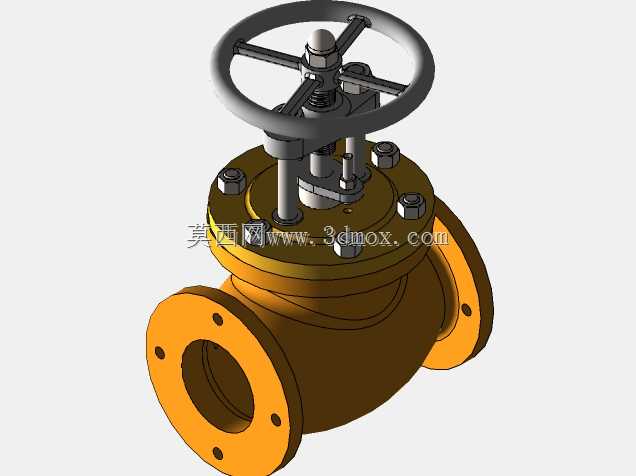

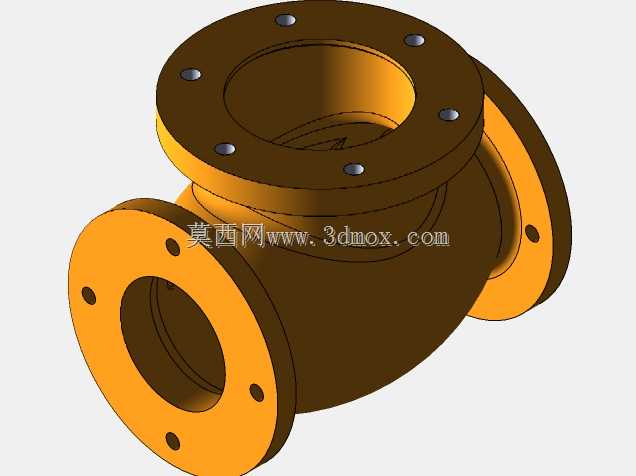

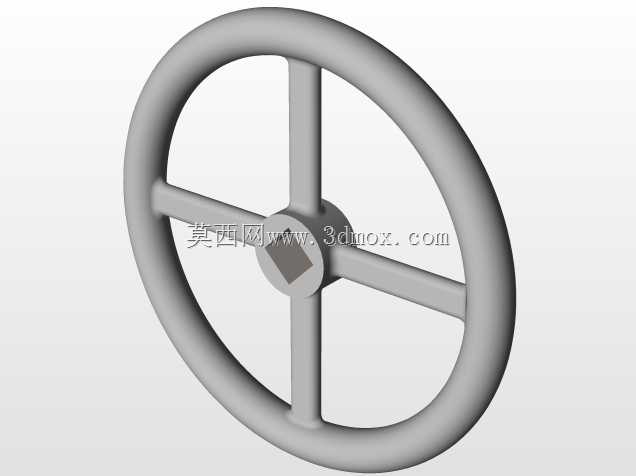

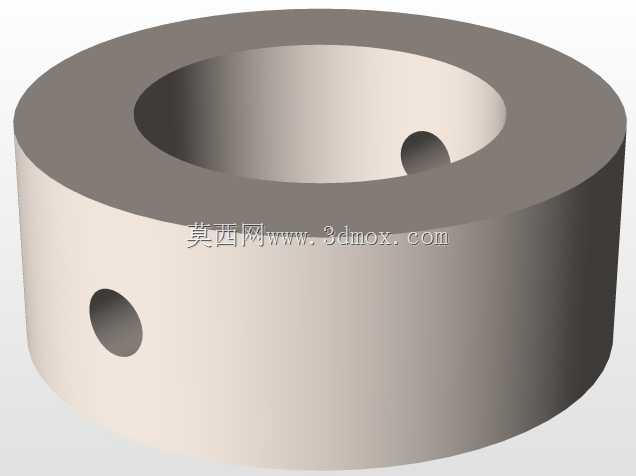

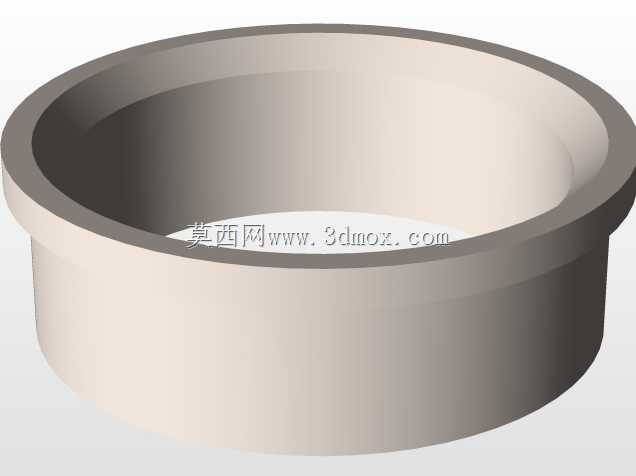

这款手动法兰截止阀主要应用于石油化工、市政给排水、暖通供热、工业流体输送等管路系统中，安装在管路干线或分支节点位置，承担管路介质通断控制、流量调节的核心作用，可适配水、蒸汽、油品、弱腐蚀性化工介质等多种常见输送介质，在中低压常温工况下具备稳定可靠的截断性能，能够有效避免管路介质泄漏、倒流等问题，保障整个流体输送系统的运行安全。从功能特性来看，该截止阀采用手轮驱动的升降式阀杆结构，转动手轮时阀杆带动阀瓣沿阀座密封面做垂直升降运动，相比闸阀具备更优异的调节性能，可根据管路实际需求调整阀瓣开启高度，实现不同档位的流量控制；密封副采用锥面贴合结构，密封性能可靠，启闭过程中密封面间无相对滑动摩擦，长期使用磨损量小，维护周期更长；阀体两端采用法兰连接结构，与管路对接时定位便捷，连接强度高，密封垫片压紧均匀，可承受管路运行中的压力波动与水锤冲击。在设计思路上，整体结构遵循机械设计中功能优先、装配便捷的原则，将整体拆分为阀体、阀盖、阀杆、阀瓣、阀座、手轮、压紧螺栓、密封填料等独立零件，各零件间配合公差经过合理匹配，既保证装配后运动部件动作顺畅无卡滞，又确保静密封位置无渗漏风险；阀瓣与阀杆采用活动连接结构，启闭过程中阀瓣可自动微调角度，保证与阀座密封面完全贴合，避免因加工或装配误差导致密封失效；阀盖位置设置填料函结构，通过填料压盖压紧密封填料，实现阀杆运动位置的动密封，填料磨损后可在线压紧或更换，无需拆解整个阀门，大幅降低现场维护难度。从安装边界来看，该阀门为直通式法兰结构，安装时需保证两端法兰与管路法兰同轴度偏差在允许范围内，法兰螺栓需对角均匀拧紧，避免局部应力过大导致阀体变形；手轮操作位置需预留足够的操作空间，满足日常启闭、检修时的操作需求；整体结构长度、法兰螺栓孔中心距、法兰密封面尺寸均匹配通用管路法兰标准，可直接替换同参数规格的同类型截止阀，无需对现有管路进行额外改造，适配性较强。
