DN250大口径管道冷水计量水表结构

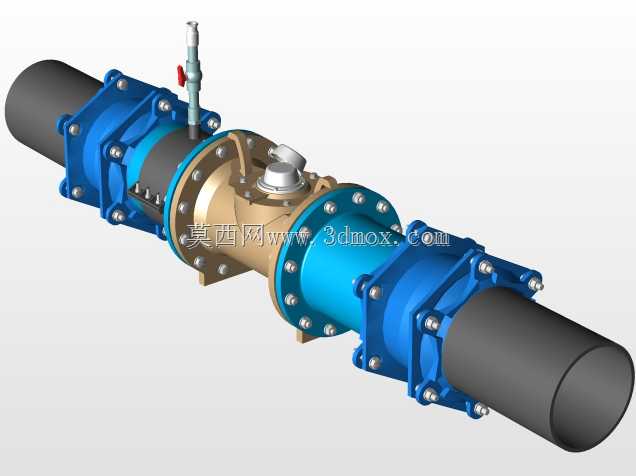

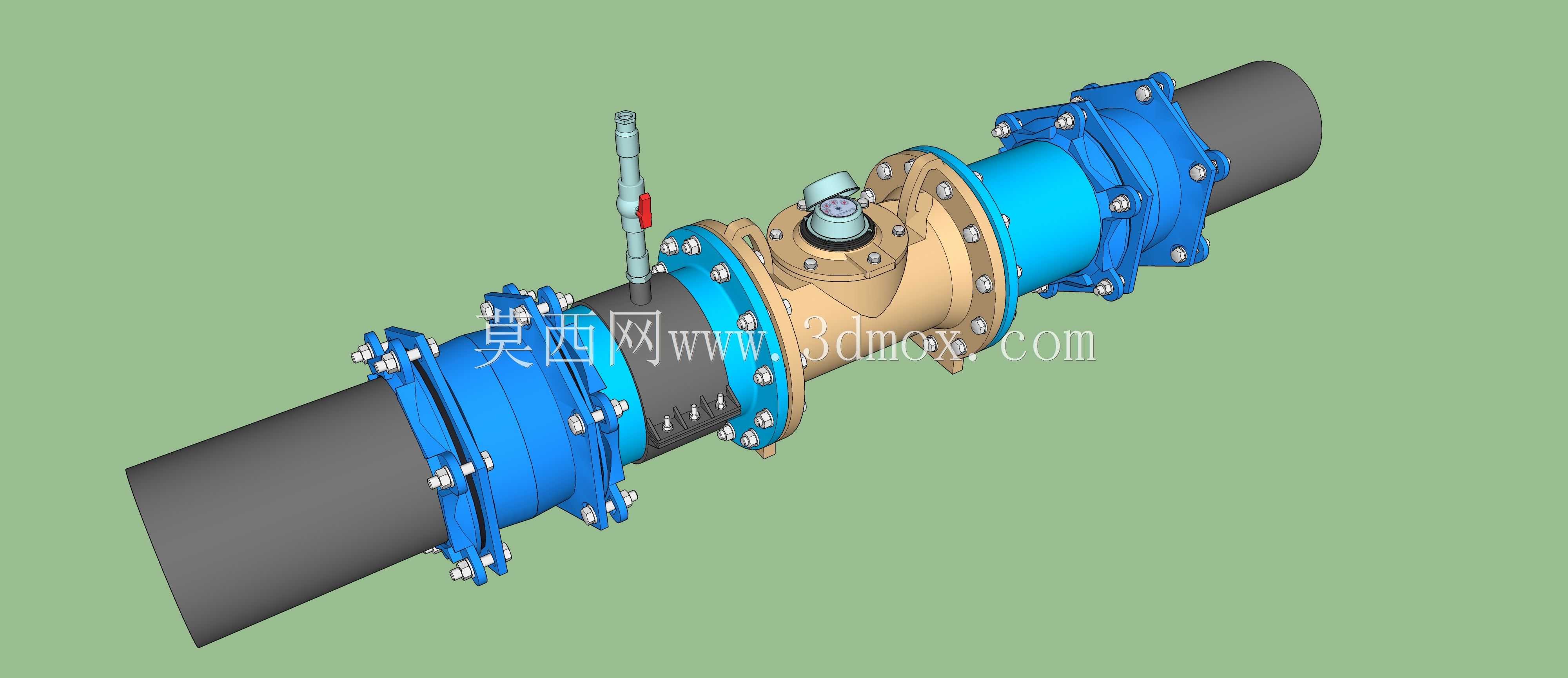

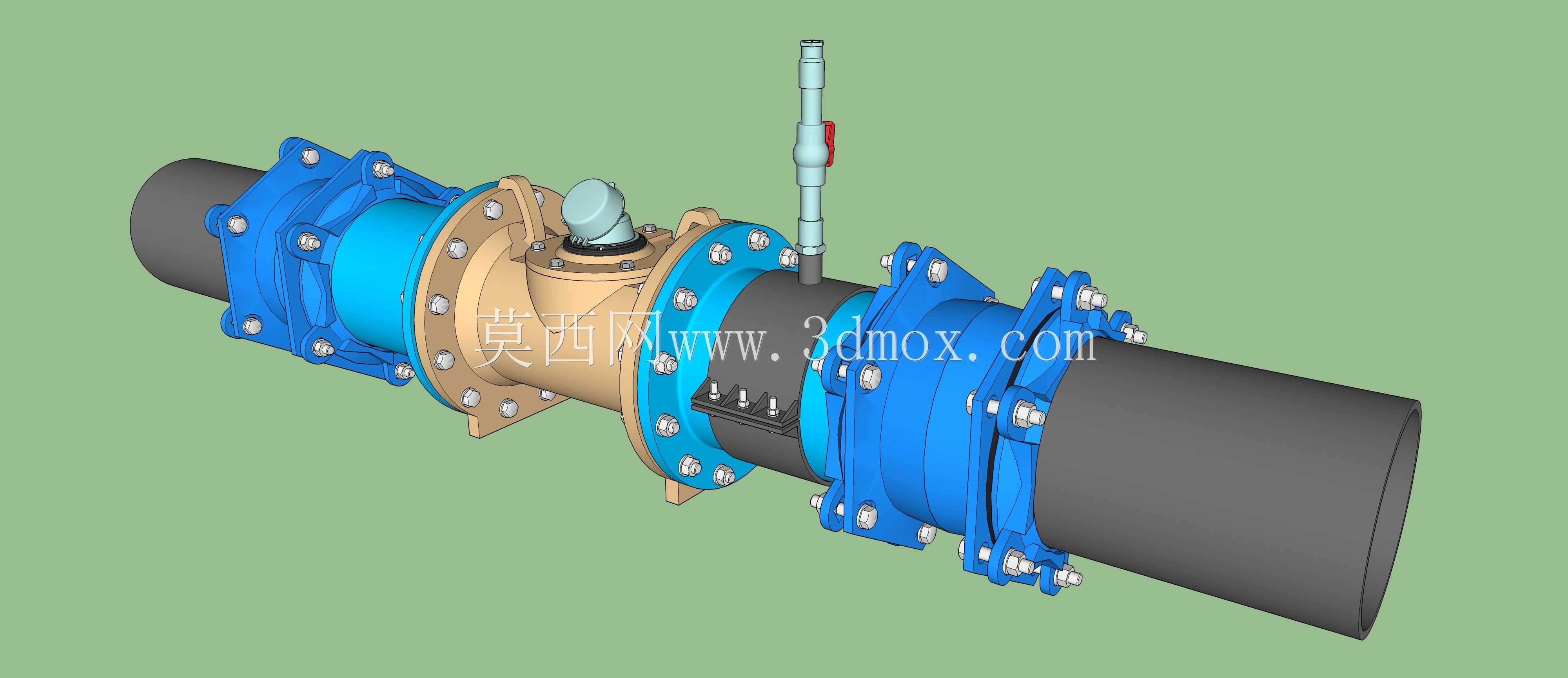

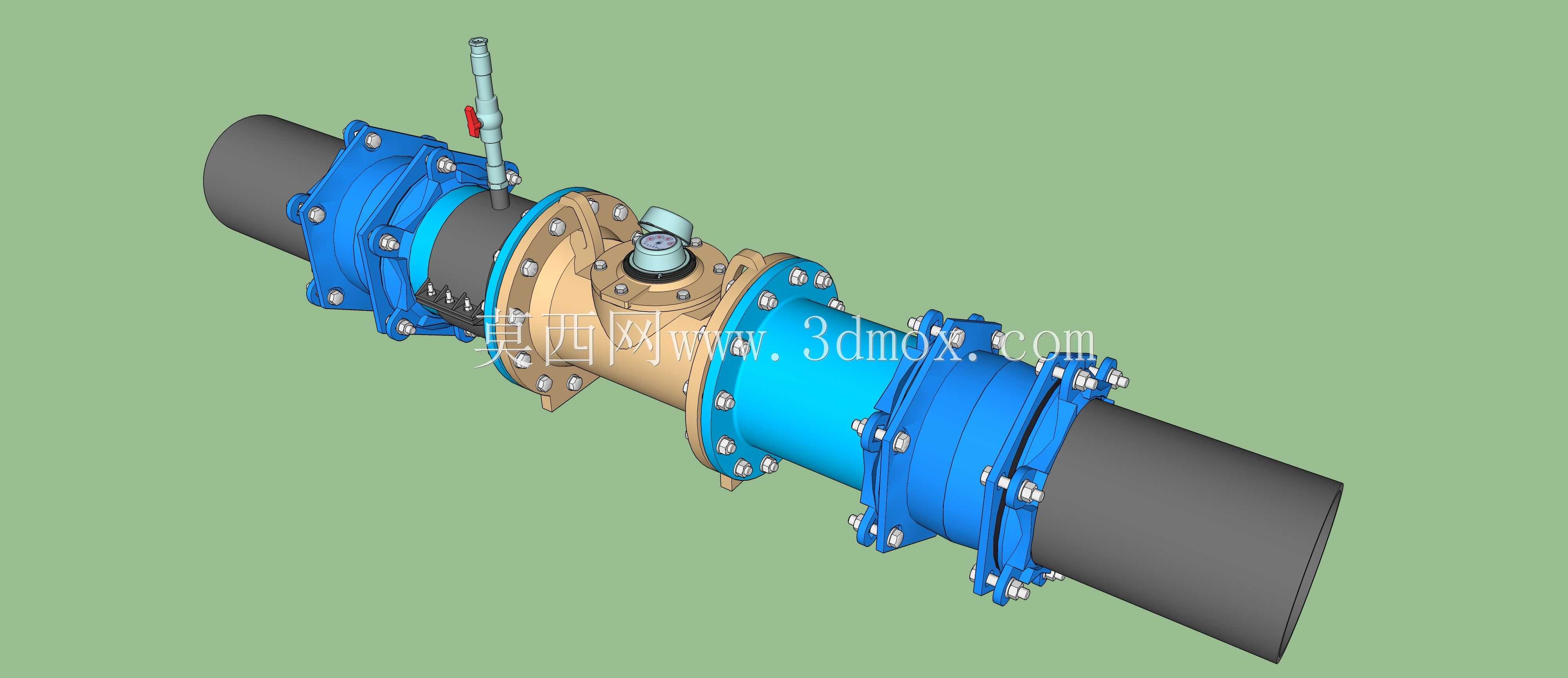

这款DN250规格的冷水计量装置，主要应用于城镇市政供水主干管、大型工业厂区供水环路、商业综合体给排水总管、集中供水片区的进水干管场景，承担大流量工况下的冷水累计流量计量职能，是供水贸易结算、管网水量漏损排查、用水总量管控的核心管路部件，适配公称通径250毫米的承压输水管道，可在常温清水输送工况下长期稳定运行。从结构设计来看，该装置采用直通式轴向流道布局，主体计量段两侧搭配法兰对接结构，同时配套了双侧可拆卸式柔性连接接头，安装时可吸收管道轴向的小范围位移偏差，补偿管道因温度变化产生的热胀冷缩量，降低管路应力对水表计量腔体的挤压损伤，避免长期运行后出现接口渗漏、计量部件偏移失准的问题。计量腔体上方设置独立的计数显示表头，表头采用倾斜抬升的安装角度，方便运维人员在地面或操作平台上直接读取累计流量数值，无需俯身贴近管道查看；旁侧设置的带红色手柄的小型控制闸阀，可用于计量装置的在线校验、小流量旁通调控，无需拆卸主管道即可完成日常的计量精度核验作业。在安装边界上，该装置整体沿管道轴向排布，双侧连接接头的法兰孔位完全匹配DN250公称通径对应的标准法兰尺寸，安装时需保证前后直管段满足计量精度要求，即进水侧预留不小于5倍管径长度的直管段，出水侧预留不小于3倍管径长度的直管段，避免管道弯头、变径、阀门等扰流部件紧邻水表安装，影响内部计量机构的水流状态，导致计量误差超出允许范围。装置外部的连接紧固件均采用对称排布的螺栓锁紧结构，蓝色的接头压盖与米黄色的计量腔体形成清晰的视觉区分，方便安装时快速对位部件，运维时也能直观识别密封压合区域的紧固状态，及时排查螺栓松动、密封垫老化等潜在故障点。该结构设计充分考虑了大口径管道安装的施工便利性，双侧柔性接头可在一定范围内调整轴向安装尺寸，降低现场施工时管道对位的难度，无需强行拉扯管道完成对接，有效缩短大口径供水管路的安装施工周期，同时全通径的流道设计可减少水流通过计量装置时的水头损失，降低供水输送过程中的能耗，适配大流量、长周期连续运行的供水工况，保障计量数据的稳定可靠。
