多回路带调节阀地暖分水器结构设计

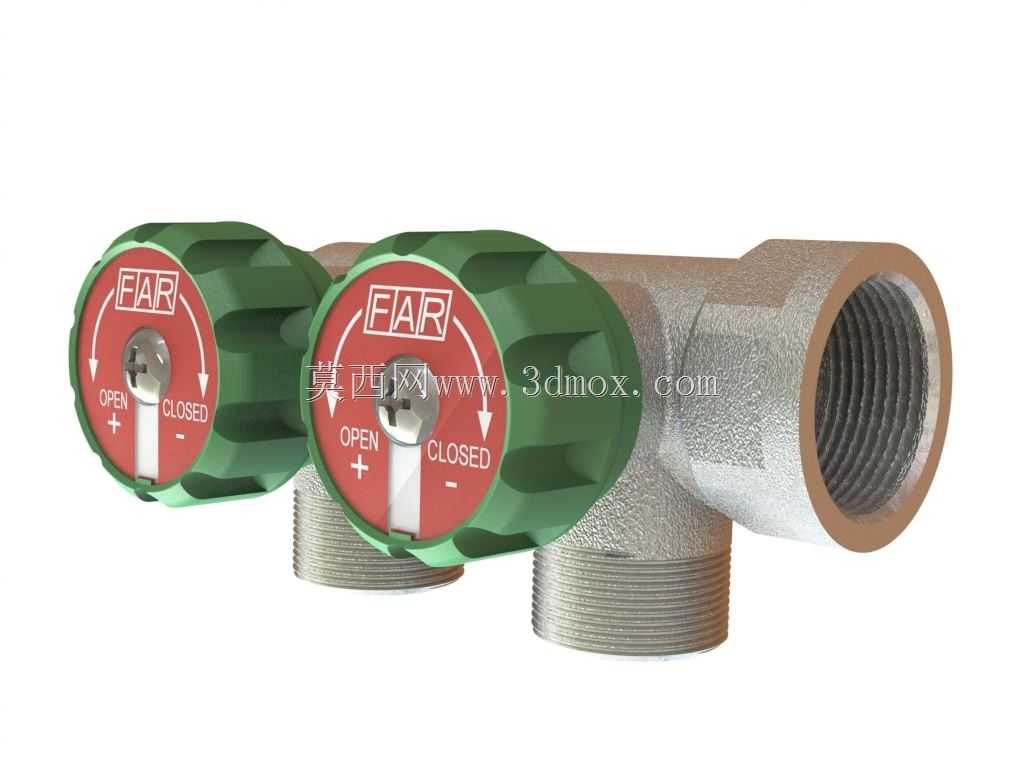

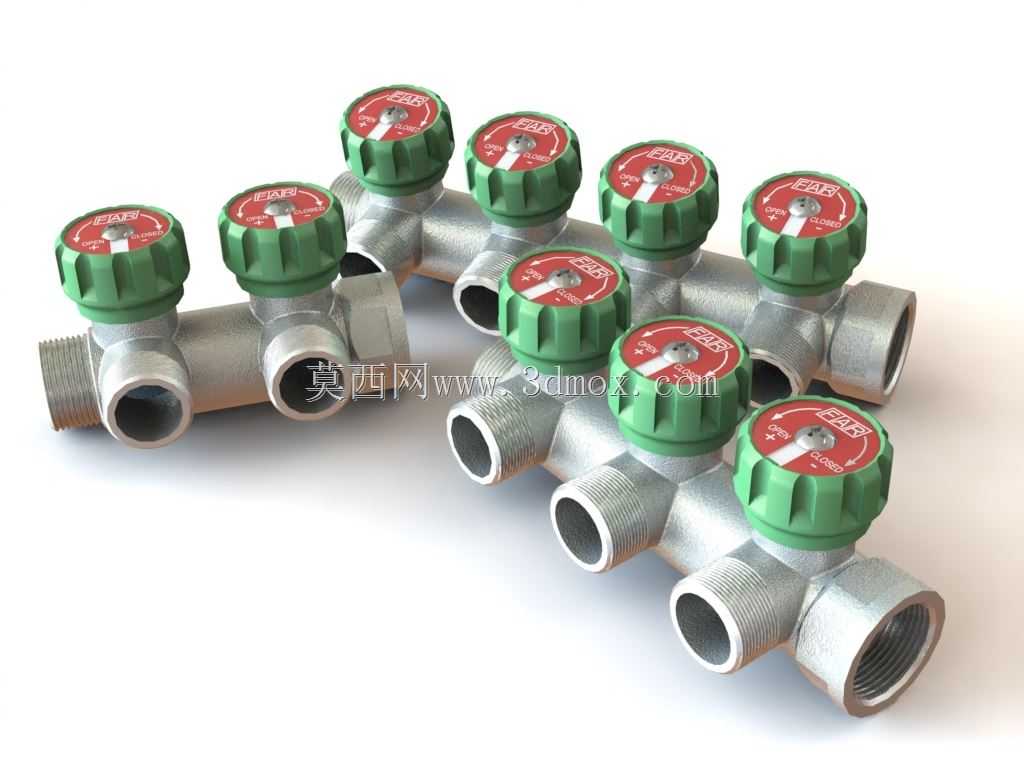

这款多回路歧管分水器主要应用于民用住宅地暖供水系统、小型商用建筑冷热水管路分流场景，是水暖循环系统里的核心配水部件，承担着将主管道输入的冷热介质均匀分配到各个独立支路的作用，同时可通过每一路的独立调节阀完成对应回路的流量调节、通断控制，满足不同区域的温度调节需求，也方便单回路检修时不影响其他管路正常运行。产品主体采用一体式锻造的金属基体结构，主管道为等径直通设计，各支路接口沿主管道轴向等距排布，每一支路都集成了独立的旋转式调节阀，阀帽采用防滑的多棱边包胶结构，手动旋转时摩擦力充足，无需额外工具即可完成开度调节，阀帽顶部带有开度标识，可直观判断当前支路的流量开启比例，方便施工调试与用户后期操作。设计阶段充分考虑了现场安装的适配性，主管道两端采用标准管螺纹接口，可直接与主供回水管道对接，各支路外螺纹接口匹配常规地暖管连接接头的尺寸规格，安装时无需额外定制转接配件。整体结构的安装边界预留充足，相邻支路接口的间距经过优化，既保证了阀体本身的结构强度，也给接头安装、后期操作留出了足够的操作空间，不会出现相邻阀门操作时互相干涉的问题。阀体内部流道采用平滑过渡设计，尽可能降低介质流经时的阻力损失，减少循环泵的工作负载，同时避免流道死角造成的杂质沉积，降低管路堵塞的风险。每一路调节阀的阀芯采用耐磨密封结构，长期频繁调节也不会出现渗漏问题，适配水暖系统的工作压力与温度范围，可稳定承担冷热水介质的通断与调节功能，整体结构紧凑，安装排布整齐，既适合家装地暖场景的暗装分集水器箱内安装，也可用于明装的小型管路分流系统，兼顾实用性与安装美观度。
