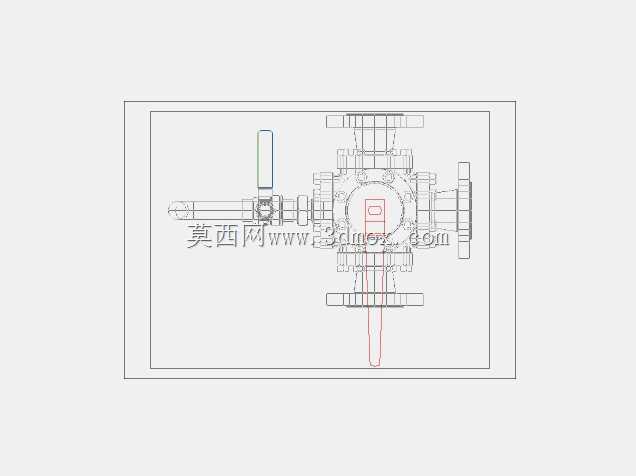

三通换向球阀工业管路结构设计

这款三通球阀主要面向工业流体输送管路系统设计，可广泛应用在化工介质输送、市政给排水管网、暖通空调循环管路、油气输送分支节点等场景中，核心作用是实现管路内流体介质的流向切换、合流与分流作业，替代传统管路中多个两通阀组合的布设方案，有效减少管路连接节点，降低介质泄漏风险，同时压缩管路布设的整体空间占用。在实际工况中，该阀件可根据管路排布需求，实现三个接口之间的不同连通状态切换，既可以让介质从主管道进入后分流至两个不同支路，也可以将两条支路的介质汇流至主管道输送，还能切断其中一条支路的介质通路，让介质在另外两个接口间直通输送，适配多种复杂的管路调度需求。从设计思路来看，这款阀件采用对称式的主体结构布局，核心的球体密封组件设置在阀体中心位置，三个连接接口沿球体周向均匀分布，保证介质在阀腔内流动时的流道平顺，减少介质流动过程中的压损，避免介质在阀腔内形成滞留死角，适配带有微小固体颗粒的流体、腐蚀性流体等多种介质的输送需求。阀杆采用外置的操作端延伸设计，操作手柄与阀杆刚性连接，转动手柄即可带动内部球体转动完成通路切换，操作力矩小，现场作业人员无需借助额外辅助工具即可完成档位切换。在外形尺寸与安装边界上，这款三通球阀的三个接口采用同通径设计，接口端的连接尺寸符合常规工业管路的法兰对接标准，安装时可直接与同规格的管路法兰配对固定，无需额外制作转换接头；阀体整体外轮廓为规整的近似方体结构，安装时预留的操作空间只需满足手柄90度转动的行程需求即可，不会与周边布设的其他管路、支架产生干涉，阀体外壁预留的密封压盖位置，也方便后期运维时更换密封填料，无需将整个阀体从管路上拆卸即可完成密封件的维护作业。整体结构的受力设计经过优化，阀体壁厚可承受常规工业管路的额定工作压力，在长期的介质冲击下不会出现结构变形，保证密封面的贴合精度，避免内漏问题出现。
