卡斯特双路调节黄铜阀体结构设计

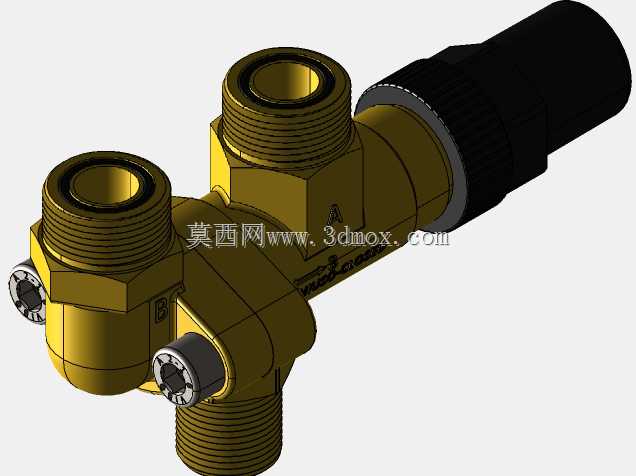

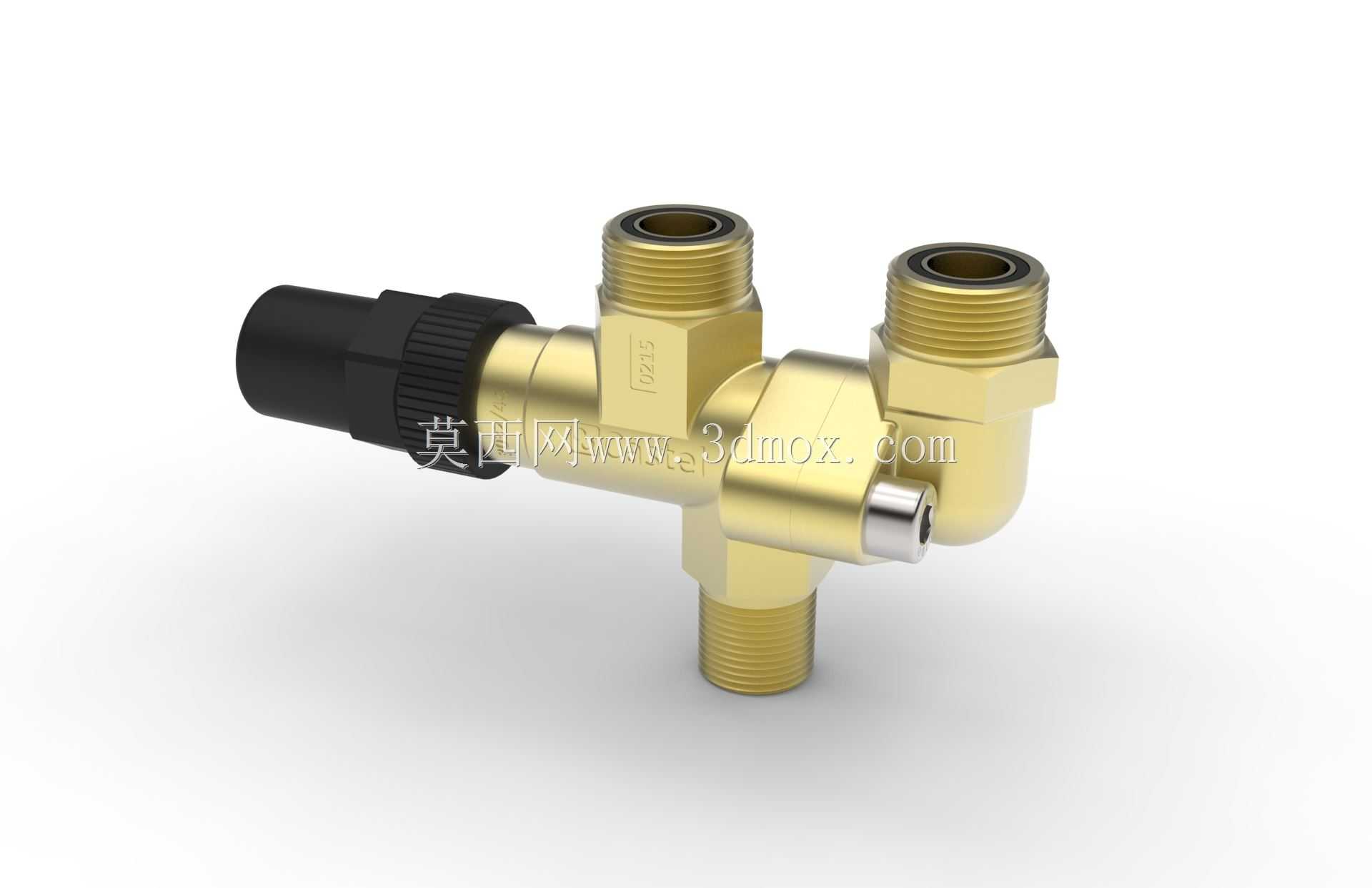

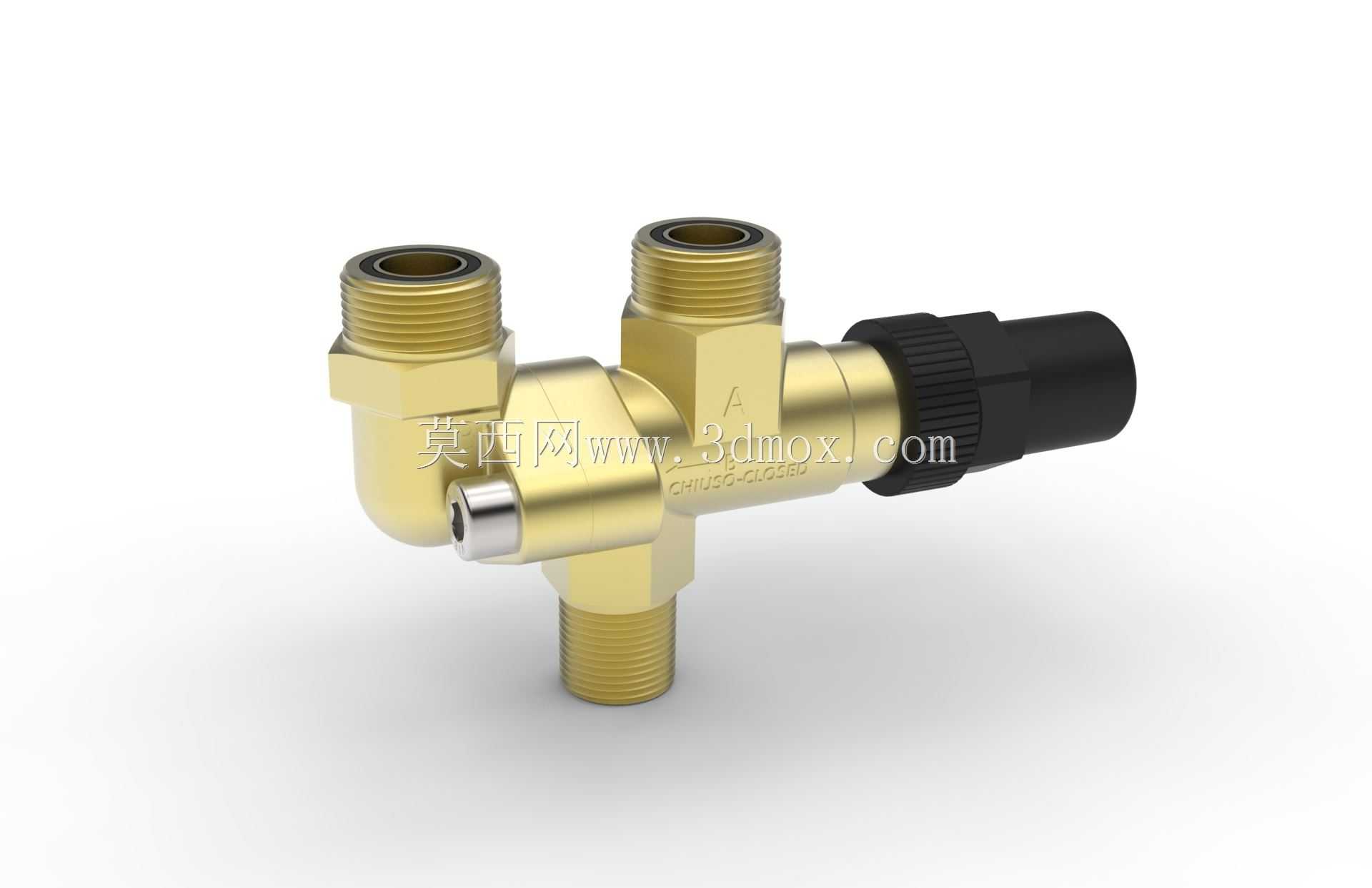

这款双路集成式黄铜阀体，主要面向中小型制冷系统、压缩空气管路、低压流体输送场景设计，可同时实现两条支路的通断与流量调节功能，替代传统分立安装的两个独立阀门，大幅缩减管路排布空间，减少接头连接点的泄漏风险。在商用冷柜、小型冷库制冷机组、车间压缩空气分支管路、实验台流体控制回路中，这类集成阀件可直接安装在主路与支路的交汇节点，无需额外加工转接三通，简化现场安装工序，降低管路装配的人工成本。阀体整体采用锻造黄铜一体成型为主结构，搭配局部机加工保证密封面精度，左侧集成带防滑滚花的调节手轮结构，可通过旋转动作精准控制对应支路的介质通断与流量大小，调节行程阻尼均匀，可在全闭到全开区间任意位置锁定开度，满足不同工况下的流量匹配需求；右侧支路采用弯角式出液结构，适配管路侧接的安装场景，三个外螺纹接口均采用标准管螺纹规格，可直接匹配市面通用规格的铜管、尼龙管接头，无需定制转接件。设计阶段充分考虑安装边界限制，整体结构紧凑，三个接口的中心距经过精准核算，既保证扳手操作空间充足，又避免相邻管路安装时出现干涉，阀体壁厚均匀，在1.6MPa的常规工作压力下可长期稳定运行，无应力开裂风险。阀体表面采用抛光镀镍处理，既提升黄铜基体的抗腐蚀能力，避免长期接触冷媒、压缩空气冷凝水出现氧化锈蚀，也能让产品外观更整洁，适配外露安装的设备场景。手轮部位采用高强度工程塑料材质，与阀杆的连接采用防脱结构，避免频繁调节过程中手轮脱落，阀杆密封部位采用多重O型圈密封结构，在全行程调节过程中都能保证密封性能，杜绝外漏隐患。集成式的结构设计让整个阀件的流体通道更顺畅，相比分立阀门加三通的连接方式，流道阻力降低约三成，可减少介质输送过程中的压力损失，提升整个管路系统的运行效率，同时减少潜在泄漏点，提升系统长期运行的可靠性。
