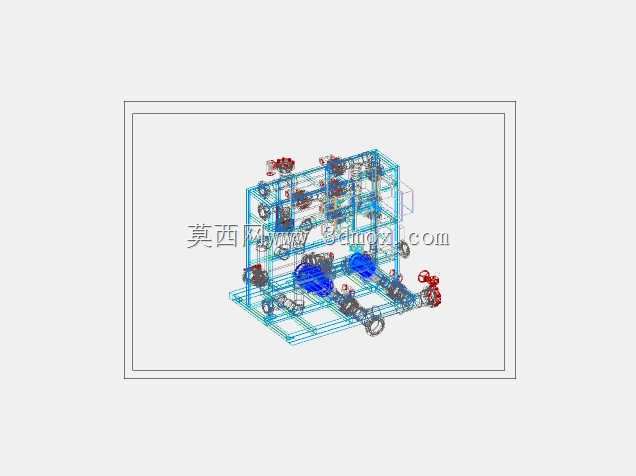

撬装式油罐输送集成管路装置结构

该撬装集成管路装置主要面向油料储运、油品中转加注、工业流体介质输送等场景，可直接集成于储油场站、移动加油站点、生产车间流体输送工段，替代传统零散布设的管路组件，大幅缩短现场施工安装周期，降低管路布设的错漏风险。装置整体采用框架式撬装结构设计，所有管路、阀组、控制组件均集成在统一的金属框架基座上，框架采用标准型材拼接成型，具备足够的结构强度，可承受管路内流体压力带来的载荷，同时适配整体吊装转运需求，无需拆解组件即可完成整体移位与现场就位。在功能设计上，该装置整合了多通路流体输送、流向切换、压力调控、支路分配等核心功能，不同管径的管路按照介质流向逻辑有序排布，既保证了流体输送过程中的压损控制在合理区间，也预留了足够的操作空间，方便日常运维过程中对阀组、连接件的检查与操作。设计阶段充分考虑了管路的应力分布，针对不同管路的通径、输送介质压力参数，匹配对应壁厚的管材与连接方式，管路转弯处采用平滑过渡结构，减少流体紊流带来的管路振动与冲蚀磨损；阀组的安装位置统一设置在框架外侧操作面，操作人员无需进入框架内部即可完成所有阀门的启闭与调节操作，大幅提升操作安全性与运维效率。外形尺寸上，整体框架采用规整的长方体布局，长宽高尺寸适配标准集装箱运输与常规工业场站的安装空间要求，基座预留了标准化的安装固定孔位，可直接与现场预埋基础通过螺栓紧固连接，无需额外焊接固定；管路接口全部设置在框架的同一侧端面，方便现场与上游储油设备、下游加注或输送管路快速对接，接口采用标准化连接尺寸，可适配不同规格的外接管路。整体布局上，高压管路与低压管路分层布设，避免不同压力等级管路之间的相互干扰，同时预留了后续加装检测仪表、过滤组件的安装空位，可根据实际使用需求拓展功能，适配不同介质、不同输送流量的工况要求。
