宾得款自吸喷射泵工业结构设计

这款宾得结构的自吸喷射泵，主要面向民用建筑供水、小型农田灌溉、园林喷灌、家庭井用取水以及小型工业循环水增压场景，能够在无前置引水的工况下完成自吸抽水作业，解决低液位水源取水、管网末端水压不足的实际使用痛点。从实际用途来看，该设备可适配清水类介质输送，能够为多层民居提供稳定的生活供水增压，也可配套小型水处理设备、暖通循环系统作为动力输送单元，在无集中供水管网的城郊、乡村区域，可直接对接浅井水源完成取水作业，无需额外配置前置引水装置，大幅降低现场安装的配套成本。

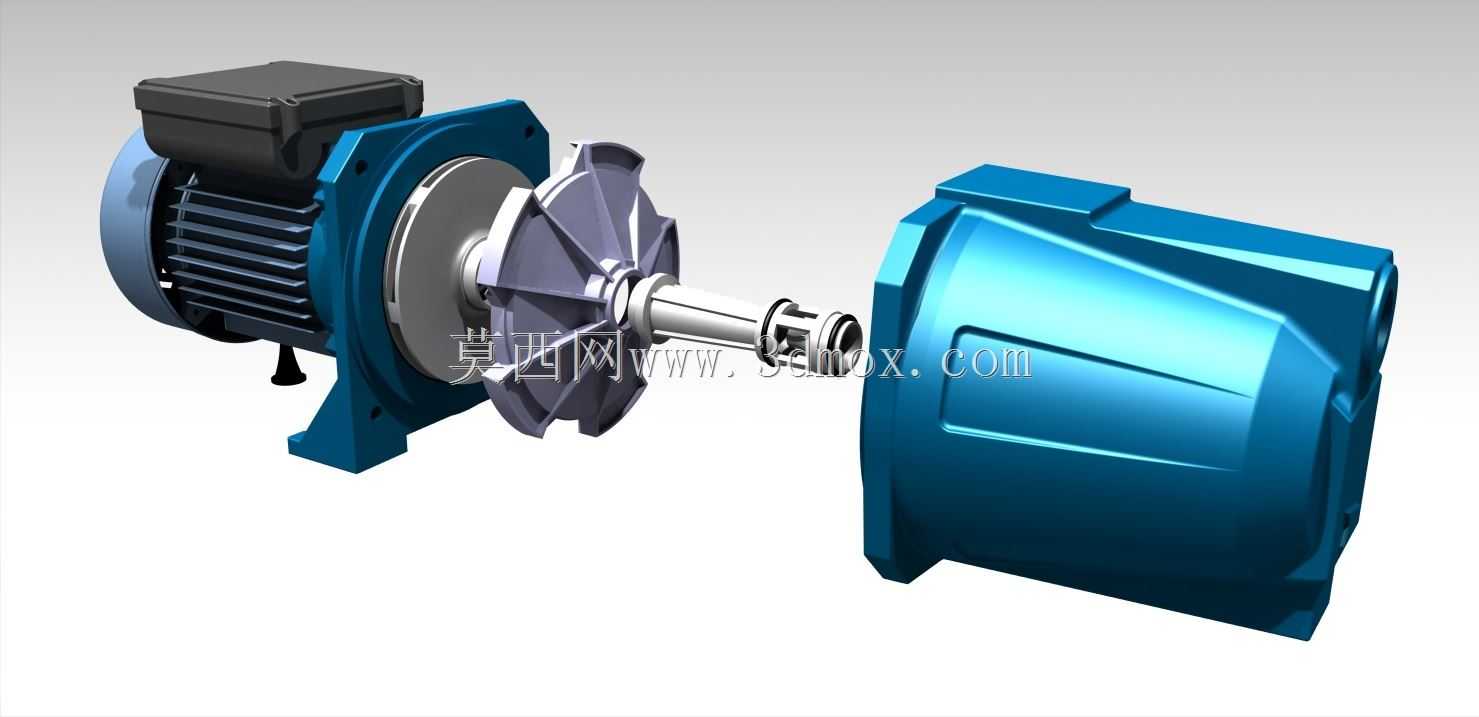

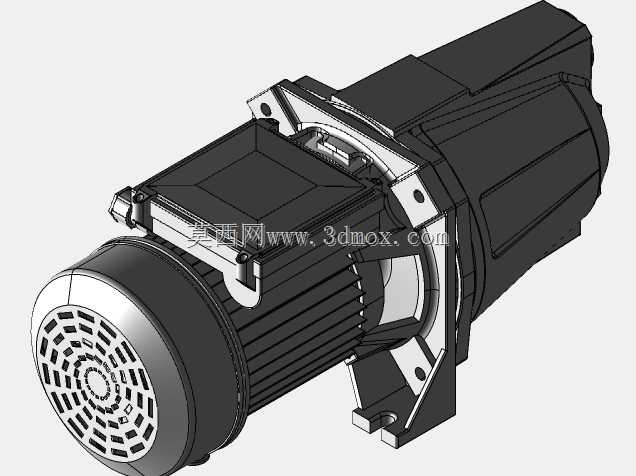

在功能特性设计上，该泵采用射流真空自吸结构，泵腔内部集成射流喷嘴与扩散管结构，开机后可快速在进水腔形成负压，完成自吸过程，自吸高度可满足常规浅井取水的垂直高度需求；泵体过流部分采用流畅的流道设计，减少水力损失，提升输送效率，配套的异步电机与泵体采用同轴直连结构，减少传动环节的功率损耗，同时降低设备整体运行的振动与噪音。电机端配置独立的散热筋结构，沿电机外壳轴向均匀排布，能够在连续运行过程中快速导出绕组产生的热量，保障设备长时间运行的温升处于合理区间，顶部的接线盒采用密封结构，可适配户外露天安装的防雨防尘需求，避免接线部位受潮引发的电气故障。

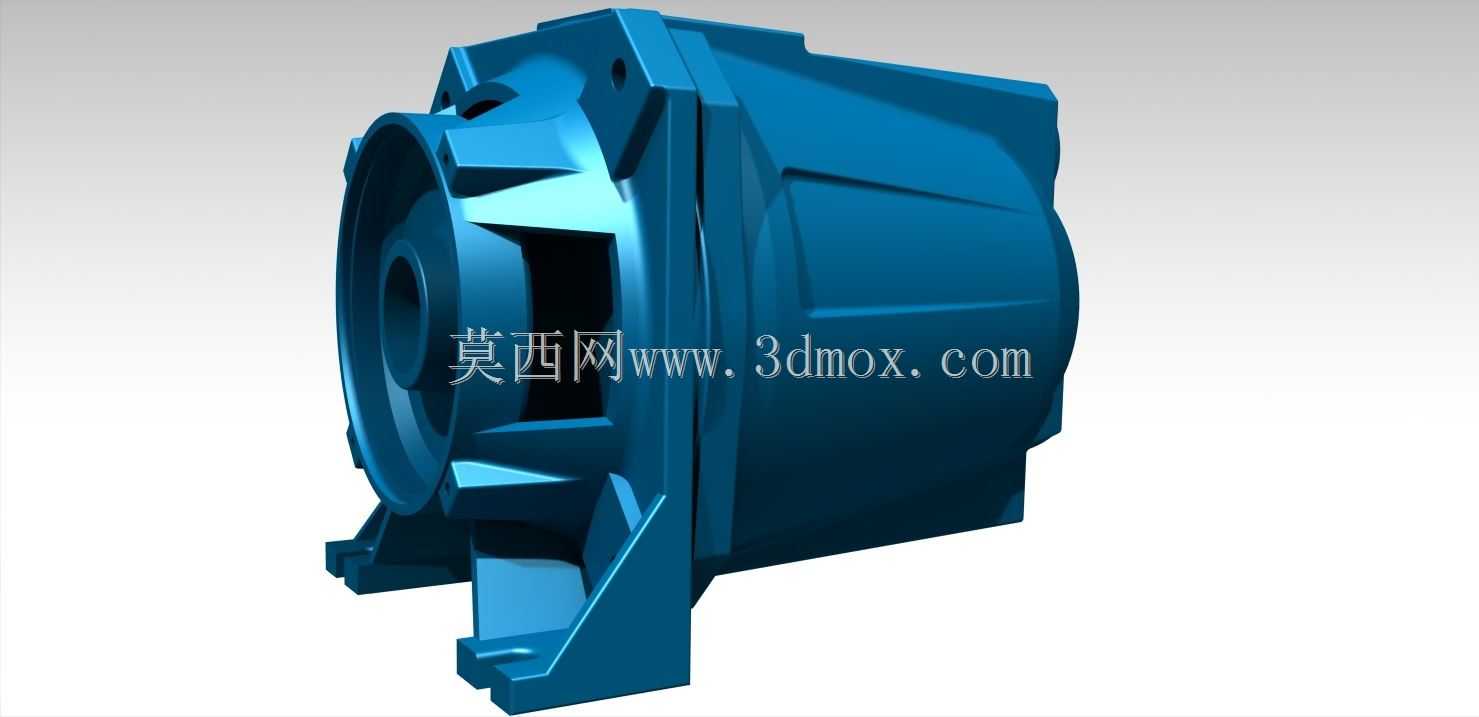

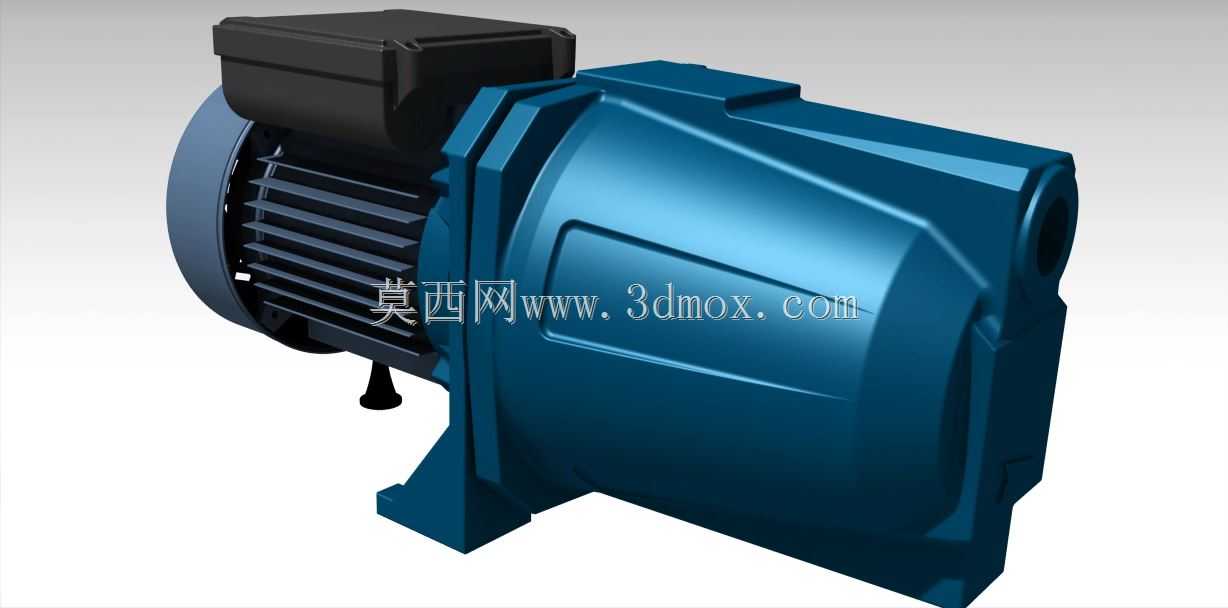

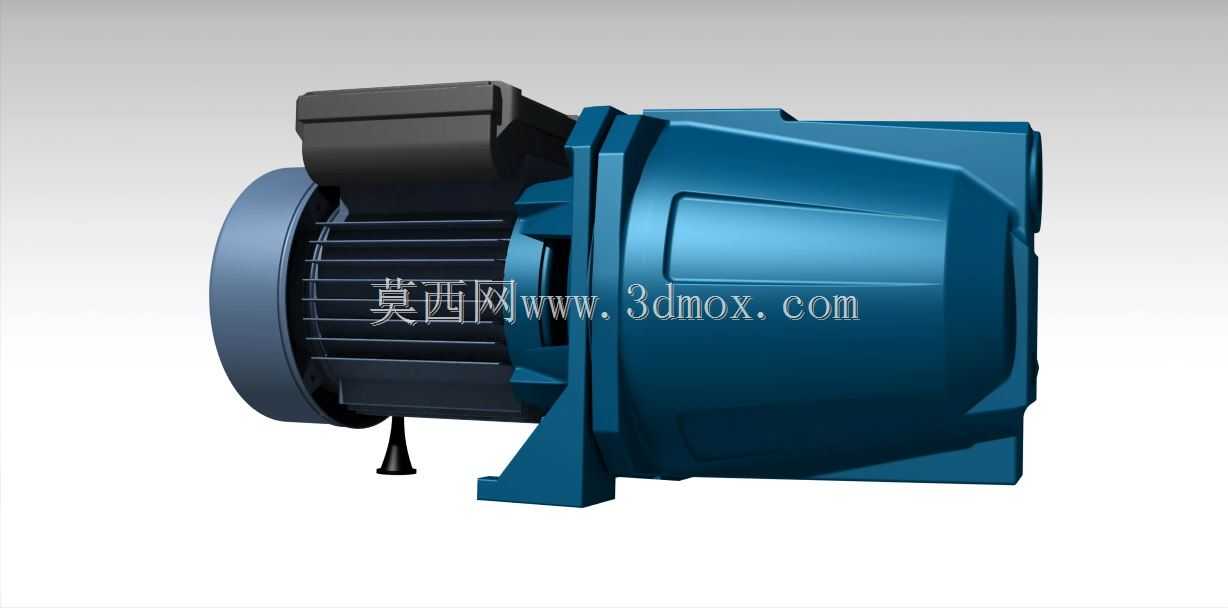

从设计思路来看，该模型在结构上优先兼顾安装便捷性与运行稳定性，底部采用一体式铸造的支撑脚，两个安装脚位预留标准螺栓安装孔，安装时可直接通过膨胀螺栓固定在混凝土基础或金属支架上，安装边界预留了足够的扳手操作空间，无需额外定制安装转接件。泵体的进水口与出水口采用同轴向水平布置，接口尺寸适配常规民用给排水管道标准，现场接管时无需额外调整管线走向，降低管路改造的工作量。整体外形采用紧凑化设计，电机与泵体的衔接部位采用一体化端盖结构，缩减了设备的整体轴向尺寸，能够在狭小的设备安装空间内完成布置，比如家用井房、楼道管道井、小型设备机房等空间受限的场景都可适配。泵体外壳采用圆弧过渡的曲面造型，既能够提升泵壳的结构强度，承受管路输送过程中的水压波动，也可减少外壳表面积灰，日常维护清理更加便捷。在安装边界设计上，模型充分考虑了日常维护的操作空间，接线盒位置预留了足够的接线操作距离，底部支撑脚的高度预留了排水塞的操作空间，后期维护时无需拆解整体管路即可完成泵腔排水、叶轮检查等常规维保操作，大幅降低设备全生命周期的维护成本。
