ARGAL TMB20化工离心磁力泵结构设计

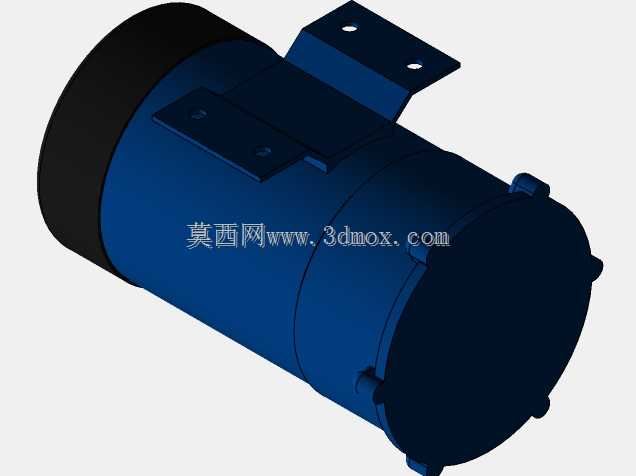

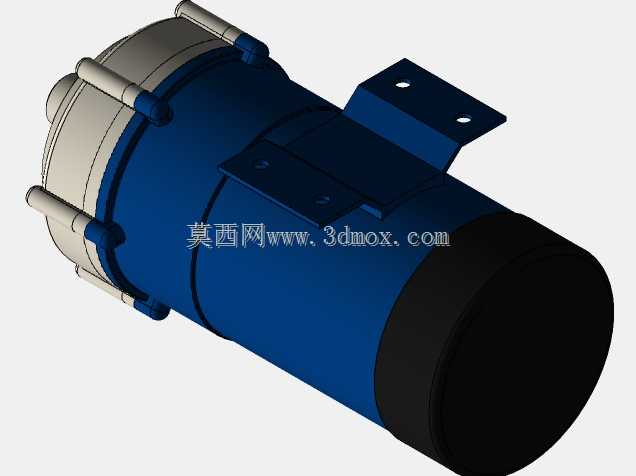

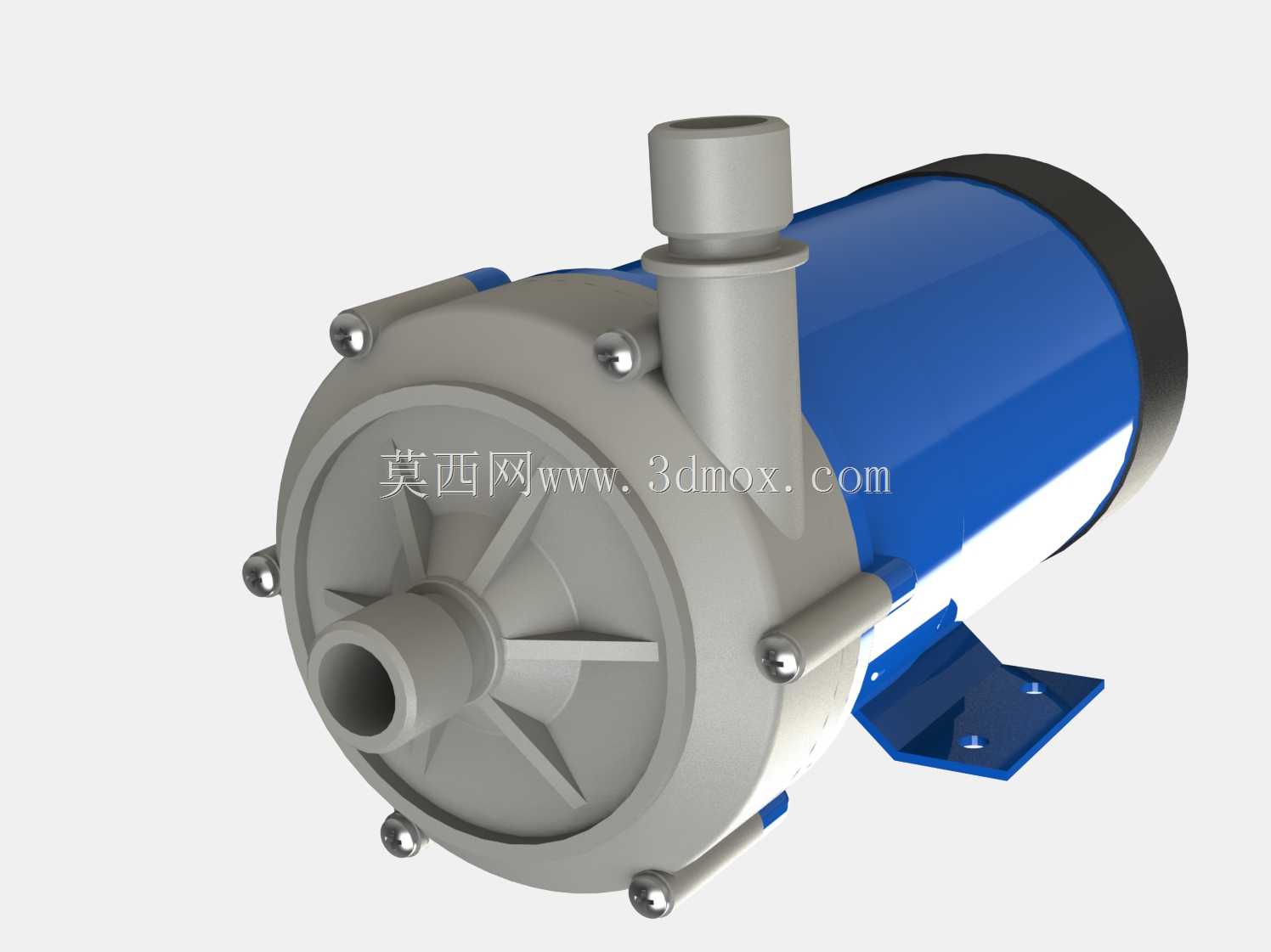

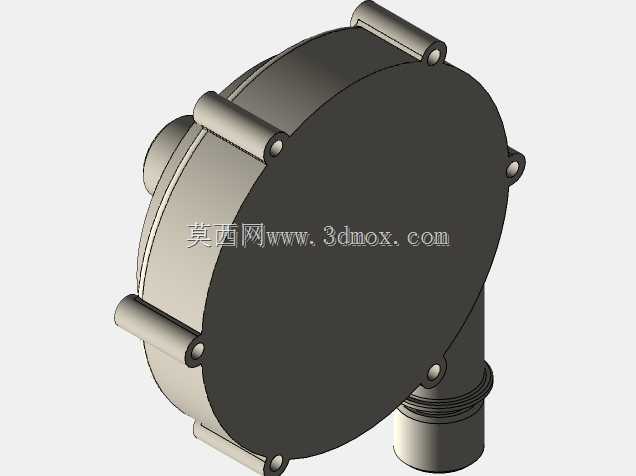

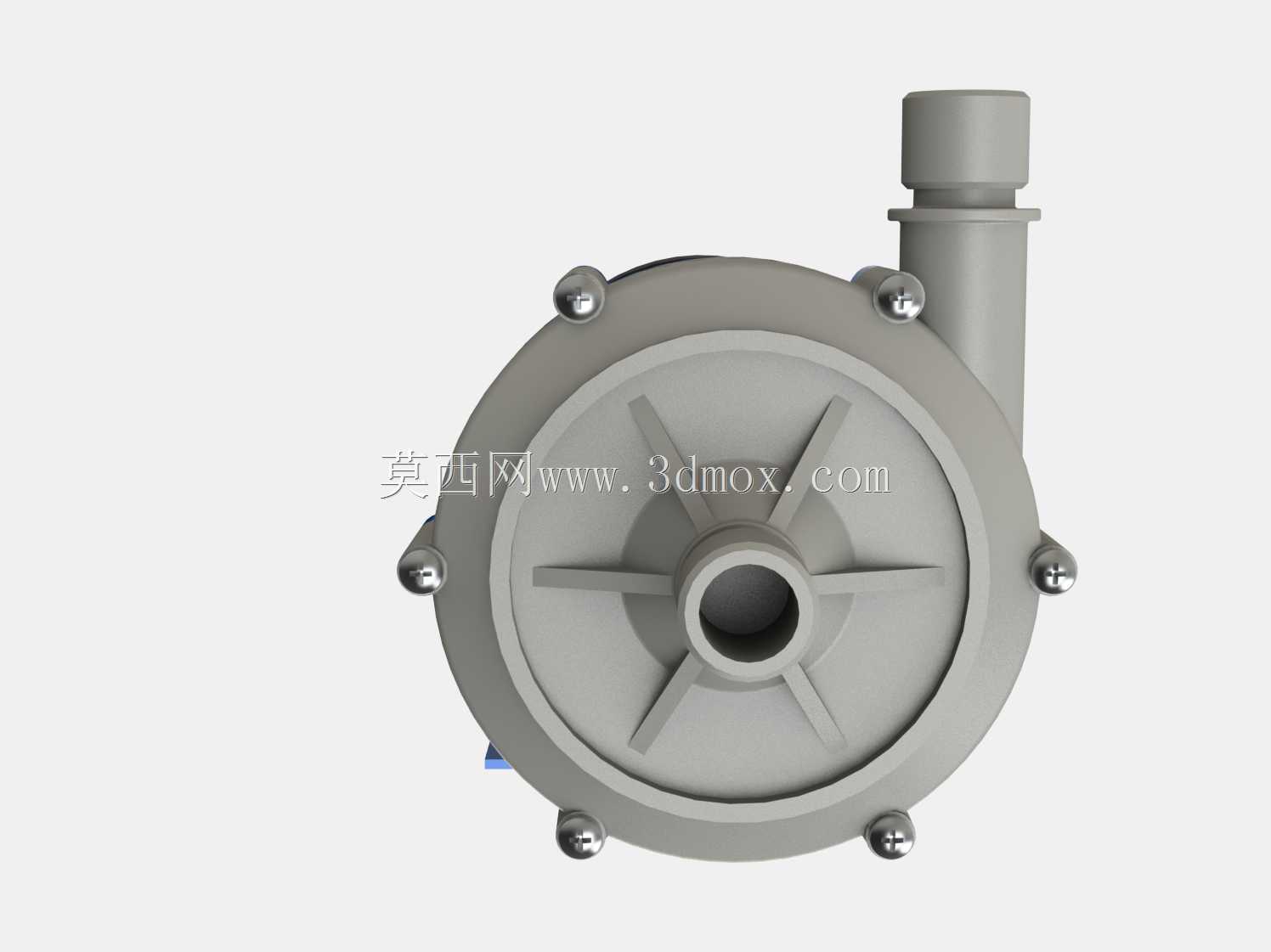

这款离心磁力泵主要面向化工流体输送场景设计，可适配酸碱类腐蚀性介质、高纯化学试剂的输送作业，常见应用在精细化工生产管线、实验室化学试剂循环系统、表面处理药液输送工位、半导体清洗药液供给环节，能够在无轴封泄漏的前提下完成流体增压输送，彻底规避传统机械密封泵存在的密封件磨损漏液风险，适配对输送密封性、介质纯净度要求较高的作业场景。设备采用磁力耦合传动结构，动力端与泵腔完全隔离，动力通过磁钢的磁力作用传递给叶轮，不存在动密封结构，运行过程中不会出现输送介质沿轴向外漏的问题，能够避免腐蚀性介质泄漏带来的设备腐蚀、人员伤害、物料浪费等隐患。泵体过流部分采用适配化工介质的结构设计，叶轮为开式离心结构，流道顺滑无死角，既能够保证输送效率，也可减少介质残留，适配小流量高扬程的输送需求；进出液接口采用同轴侧出布局，进水口沿泵体轴向设置，出水口沿泵体切向向上布置，能够匹配常规化工管线的排布走向，减少管线弯折带来的流阻损失。泵体底部设置一体式安装脚座，脚座上预留两个固定安装孔，可直接通过螺栓将泵体固定在安装机架或作业平台上，安装时需保证泵轴处于水平状态，避免磁钢组件偏磨影响传动效率与使用寿命。设计过程中对泵体的安装边界做了明确限定，泵体整体为卧式圆柱布局，主体筒体直径适配常规同功率磁力泵的安装空间，进出液接口的螺纹结构简化为直径20mm的直段结构，后续可根据实际对接的管线规格做进一步的接口适配调整，脚座的安装孔间距、安装面高度均参考同规格化工泵的通用安装尺寸设计，能够直接替换同参数的传统密封离心泵，无需对原有安装基座、管线布局做大幅改动。泵体外壳采用分段式结构，泵头端通过周向均匀布置的紧固件与筒体部分连接，既方便后期拆解清理泵腔内部残留介质，也可根据输送介质的腐蚀等级更换对应材质的过流部件，动力端的筒体部分做了圆弧过渡处理，既能够提升整体结构强度，也可减少外壳积灰积液，方便日常运维清洁。
