单级悬臂式离心泵结构三维造型

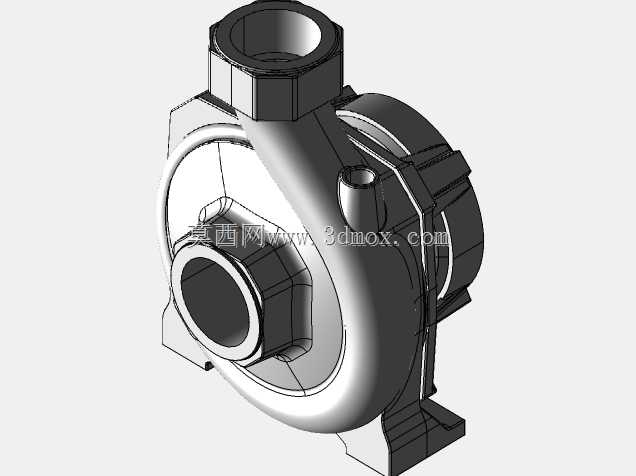

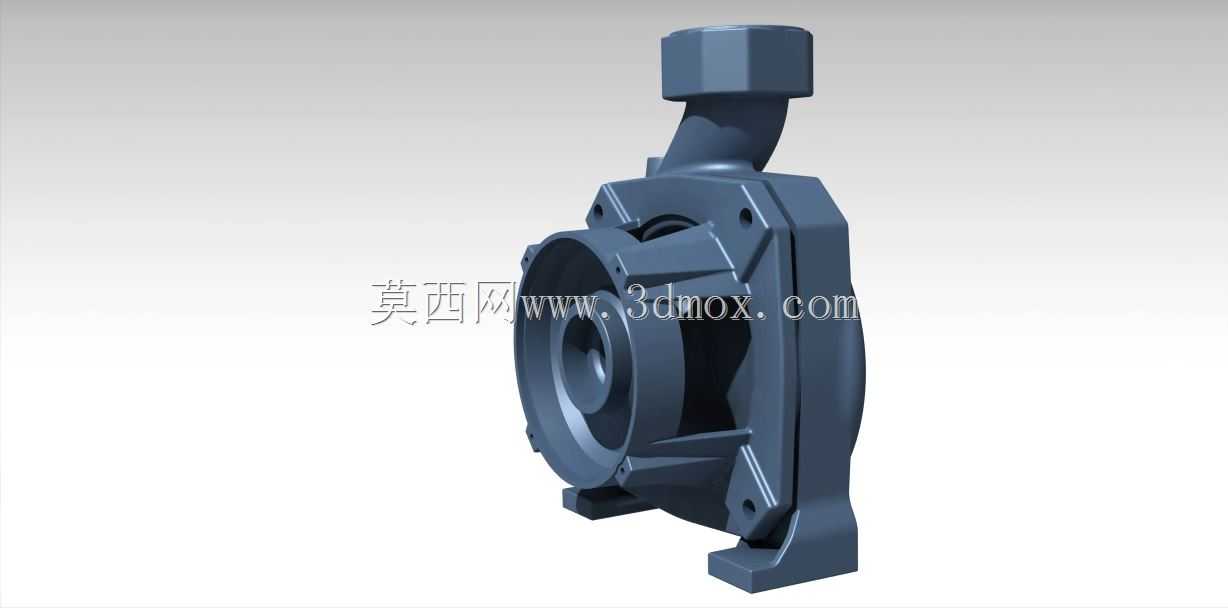

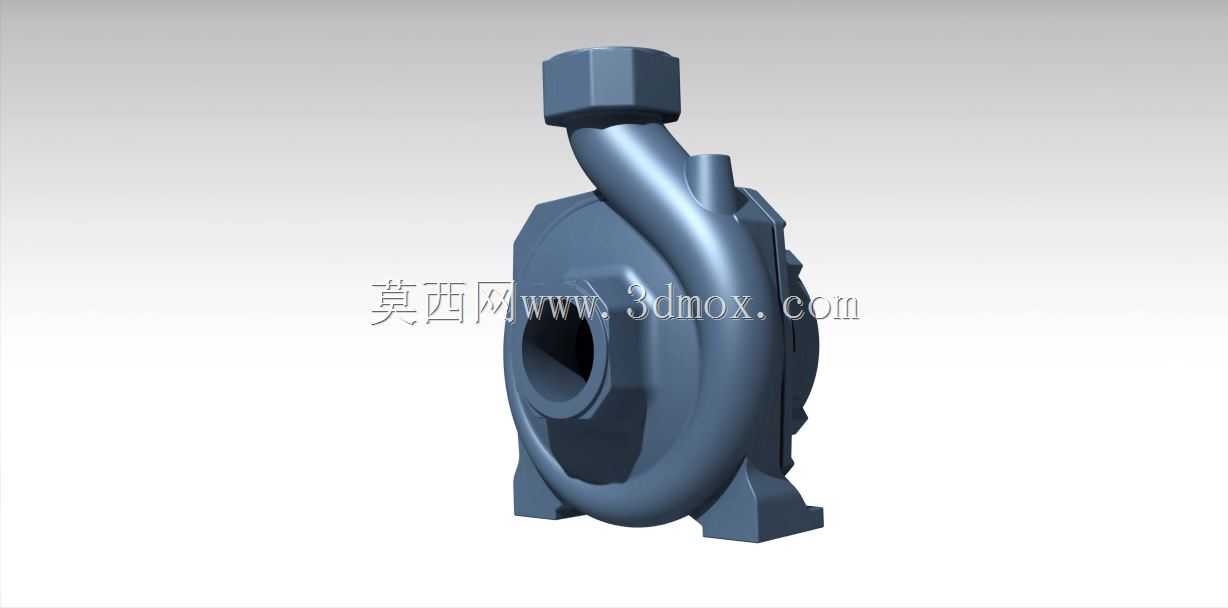

这款离心泵的三维造型还原了单级悬臂式离心泵的核心结构特征，可直接用于流体输送系统的方案布局、管路适配校核以及结构干涉验证工作。从实际工程应用场景来看，这类泵体广泛覆盖民用供水、暖通循环、工业冷却系统、轻度腐蚀性流体输送等工况，是通用流体输送环节里应用占比最高的泵型之一。模型完整呈现了泵的蜗壳式流道结构，这种渐扩式的腔体设计能够在叶轮高速旋转甩出流体时，逐步降低流体流速、将动能平稳转化为压力能，减少流道内的湍流冲击与水力损失，相比直腔结构能有效提升泵的运行效率，降低运行过程中的振动与噪音。进出口的连接结构做了精准还原，顶部出口采用外螺纹连接形式，侧方入口为同轴法兰对接结构，建模时充分考虑了管路对接的安装间隙，进出口的中心距、接口端面的平面度都按照常规同规格泵的安装边界做了匹配，选型人员可以直接将模型导入装配环境，核对管路走向、预留安装操作空间，避免现场施工时出现管路错位、检修空间不足的问题。底部的支撑脚采用一体化铸造的支脚结构，两个支脚的安装孔位间距、孔径大小都符合通用离心泵的安装尺寸规范，能够直接适配常规的混凝土基础或者型钢支架的安装要求，支脚与泵壳的过渡位置做了圆弧加强处理，对应实际铸造工艺的圆角要求，避免应力集中导致的泵体开裂问题。建模过程中对泵壳的壁厚做了等比例还原，蜗壳外壁的加强筋结构也完整呈现，这些筋条既能够提升泵壳的承压能力，也能在铸造过程中减少铸件的变形量，同时泵体侧面的排气、泄放接口位置也做了预留，方便后续管路系统的排气、停机泄水操作。整个模型的结构拆分逻辑完全贴合实际泵体的装配关系，叶轮腔体的内部空间、密封腔的安装位置都做了准确表达，结构设计人员可以基于这个模型快速完成密封件选型、叶轮参数匹配的二次设计，也能用于新员工的泵体结构认知教学，直观展示离心泵的内部流道走向与外部安装接口的对应关系，不需要额外拆解实物就能掌握泵体的核心结构逻辑。在设备选型阶段，导入这个模型可以直接完成泵组与周边管路、阀门、基础的空间干涉检查，提前预判安装过程中可能出现的碰撞问题，减少现场安装的整改工作量。
