卧式双罐体承压膨胀稳压装置结构设计

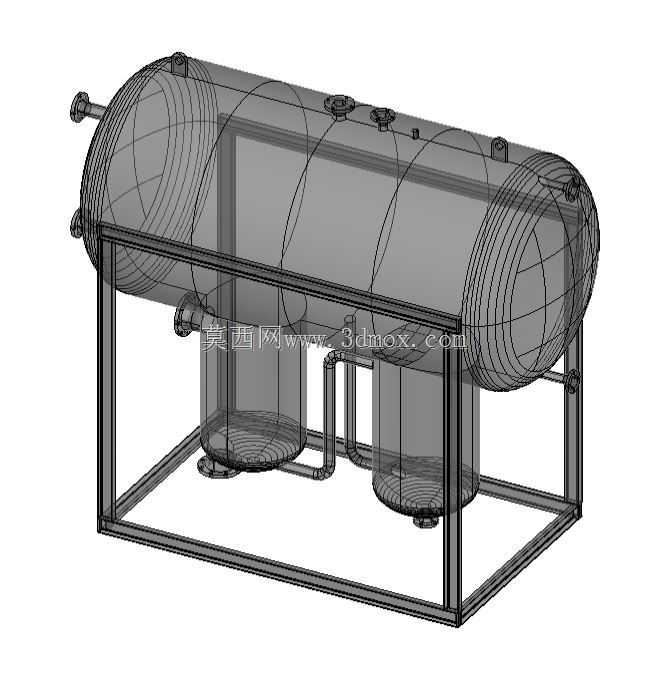

该膨胀装置主要应用于闭式循环流体系统中，常见于暖通空调水循环、工业冷却循环、小型供热管网等场景，核心作用是容纳系统内流体因温度变化产生的体积膨胀量，同时维持系统压力稳定，避免系统因压力波动出现管路渗漏、设备气蚀、安全阀频繁起跳等问题，保障整个循环管路的运行压力始终处于合理区间。从结构设计来看，该装置采用卧式双罐体并联布局，相比单罐体同容积设计，卧式结构能够有效降低设备整体安装高度，适配更多层高受限的设备间安装场景，双罐体通过底部连通管路实现气腔与水腔的压力互通，既提升了整体膨胀容积的冗余量，又能在单罐体维护时保留基础稳压能力，降低系统停机维护的影响。罐体采用标准椭圆形封头设计，这种封头结构受力均匀，能够承受常规循环系统的工作压力，罐体顶部预留的多个接口分别用于压力检测、安全泄压、初始预充压等功能，侧部接口则对应系统的进出水连接，底部设置的排污接口可定期排出罐体内沉积的杂质，避免杂质进入循环管路堵塞末端设备。罐体下方设计的一体式方管焊接支撑框架，采用矩形截面型钢焊接成型，框架底部预留了设备安装固定的地脚点位，能够将罐体整体抬离安装基面，既避免罐体底部直接接触基面产生锈蚀，也为底部管路连接、排污操作预留了足够的操作空间，框架与罐体之间采用弧形抱箍加焊接固定的方式，保证运输与运行过程中罐体不会出现位移。设计过程中充分考虑了安装边界的适配性，整体宽度控制在常规设备间通道可通行的尺寸范围内，所有外接接口均设置在罐体侧部与顶部，无需在设备背面预留操作空间，可直接靠墙安装，有效节省设备间的占地面积；罐体内部预设了气水分离隔膜的安装限位结构，能够保证预充的惰性气体与循环水完全隔离，避免气体溶入水中造成系统积气，同时隔膜的柔性形变可以快速响应系统的压力变化，在系统水温升高体积膨胀时吸纳多余水量，在系统水温降低体积收缩时补充水体，维持系统压力的动态平衡。底部的连通管路采用等径设计，避免管路缩径造成的水流阻力过大，管路转弯处采用标准弯头连接，减少应力集中点，提升长期运行的结构可靠性。
