立式支腿结构工业调压罐体设计

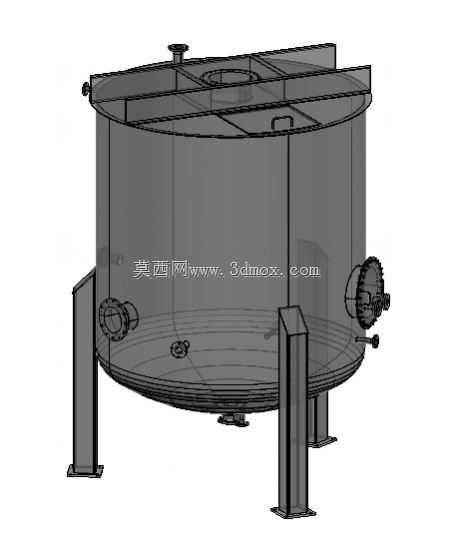

这款立式承压调压罐体，主要应用于市政给排水、工业流体输送管网、化工介质输送系统的压力调节工段，是管网系统中稳定管线压力、消解水锤冲击、平衡上下游压差的核心承压设备，能够在流体输送工况出现压力波动时，依托自身腔体的缓冲容积与配套的调压组件，快速将管线压力稳定在设计允许区间，避免压力骤升骤降对管线、泵组、终端设备造成冲击损伤，同时可作为临时储液缓冲单元，适配小流量波动下的连续供料需求，减少泵组频繁启停带来的设备损耗与能耗浪费。从功能设计来看，罐体采用立式圆柱腔体搭配下椭圆封头的结构形式，这种结构能够最大化利用垂直安装空间，在相同容积下缩减水平方向的占地尺寸，适配厂区、管廊节点等空间受限的安装场景；椭圆封头的结构设计能够均匀分散内部承压时的应力分布，相比平盖结构拥有更优异的承压性能，降低应力集中带来的结构失效风险。罐体顶部设置有检修人孔、排气接口与压力检测接口，侧面配置多组不同通径的法兰接口，可分别对接上下游管线、旁路回流管路、压力变送装置，底部设置排污接口，方便日常运维时排空腔体内的沉积杂质；罐体侧面预留的手轮机构接口，可配套安装调压阀芯组件，根据实际工况压力需求调整节流开度，实现压力的精准调控。支撑结构采用三根均匀分布的立式支腿，支腿底部设置带安装孔的方形底板，可通过地脚螺栓与混凝土基础刚性连接，支腿与罐体侧壁的连接位置做了加强筋补强，能够承受满液状态下的整体载荷，同时预留足够的底部操作空间，方便排污管路的连接与底部阀门的操作维护。设计过程中充分考虑了安装边界的适配性，罐体整体重心沿垂直轴线分布，支腿的安装跨距经过力学验算，确保满液载荷、风载、轻微地震载荷作用下的结构稳定性，所有外接接口的法兰尺寸、方位均匹配常规工业管线的安装标准，可直接对接同通径的工业管路，无需额外制作过渡连接件；腔体内部做了圆弧过渡处理，不存在介质流动的死角，既能够减少介质残留，也能避免应力集中点的出现，提升长期承压使用的结构寿命。
