APV J092M-10 F2 DN200可拆板式换热设备结构

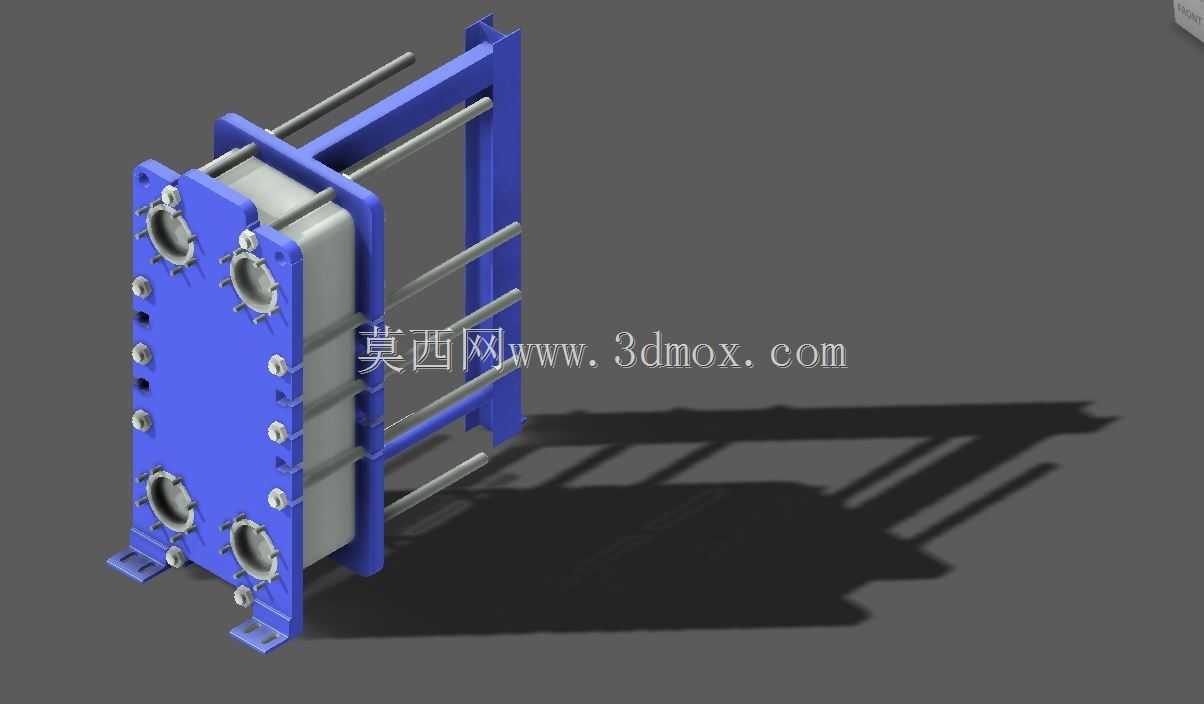

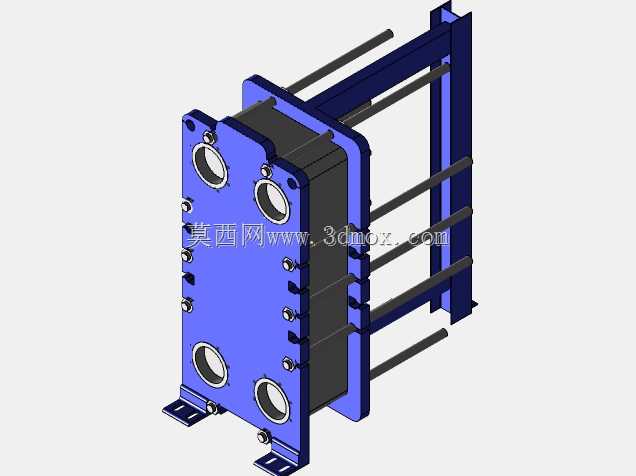

这款可拆式板式换热设备主要面向民用暖通、工业流体温控、化工介质换热、食品加工杀菌等多类场景，在城市集中供热系统的楼栋换热站、工业生产线上的工艺介质冷却回路、制冷系统的蒸发器与冷凝器端、洗浴热水制备环节都能适配，可实现两种不同温度流体之间的高效热量传递，既可以将高温介质的热量回收用于预热待加热流体，也能通过冷却介质将过热工艺介质降至指定工作温度，避免因介质温度不符合工艺要求引发的生产故障或能耗浪费。设备采用框架式可拆结构设计，蓝色涂装的压紧框架搭配多根横向拉紧导杆，将叠装的波纹换热板片牢牢夹持在固定压紧板与活动压紧板之间，板片周边的密封胶垫将不同流体的流道完全分隔，杜绝两种换热介质出现串混问题，同时这种可拆结构也方便后期根据换热效率需求增减板片数量，或是拆开清理板片表面结垢、更换老化密封垫，大幅降低设备后期运维的成本与难度。设备的四个流体接口均设置在固定压紧板侧，采用DN200通径的法兰连接结构，可直接与同通径的工业管道对接，接口位置采用上下对角排布的设计，让流体在板片间的流道内形成充分的紊流状态，即便在较低的流速下也能达到极高的换热效率，同时减少流道内的介质滞留死角，降低杂质沉积堵塞流道的概率。底部的支撑脚架预留了标准安装孔位，可直接固定在混凝土基础或钢制安装支架上，安装时需预留足够的侧面操作空间，方便后期拆开拉紧螺栓进行板片维护，设备整体的安装边界充分考虑了工业现场的管道排布习惯，进出口的位置可根据现场管道走向调整板片的密封垫安装方向，适配不同的左进右出、右进左出等管路排布需求，无需额外加装过多转向弯头即可完成管路对接。板片采用人字形波纹冲压结构，在压紧后相邻板片的波纹相互支撑形成多点接触，既提升了板片整体的承压能力，可适配常规工业场景下的工作压力需求，也让流体在流道内不断改变流动方向，充分扰动边界层提升换热系数，相比传统管壳式换热器，同等换热面积下设备的占地面积更小，换热效率更高，在对空间占用要求严格的换热场景下具备明显的适配优势。
