列管式壳程冷凝器换热结构设计

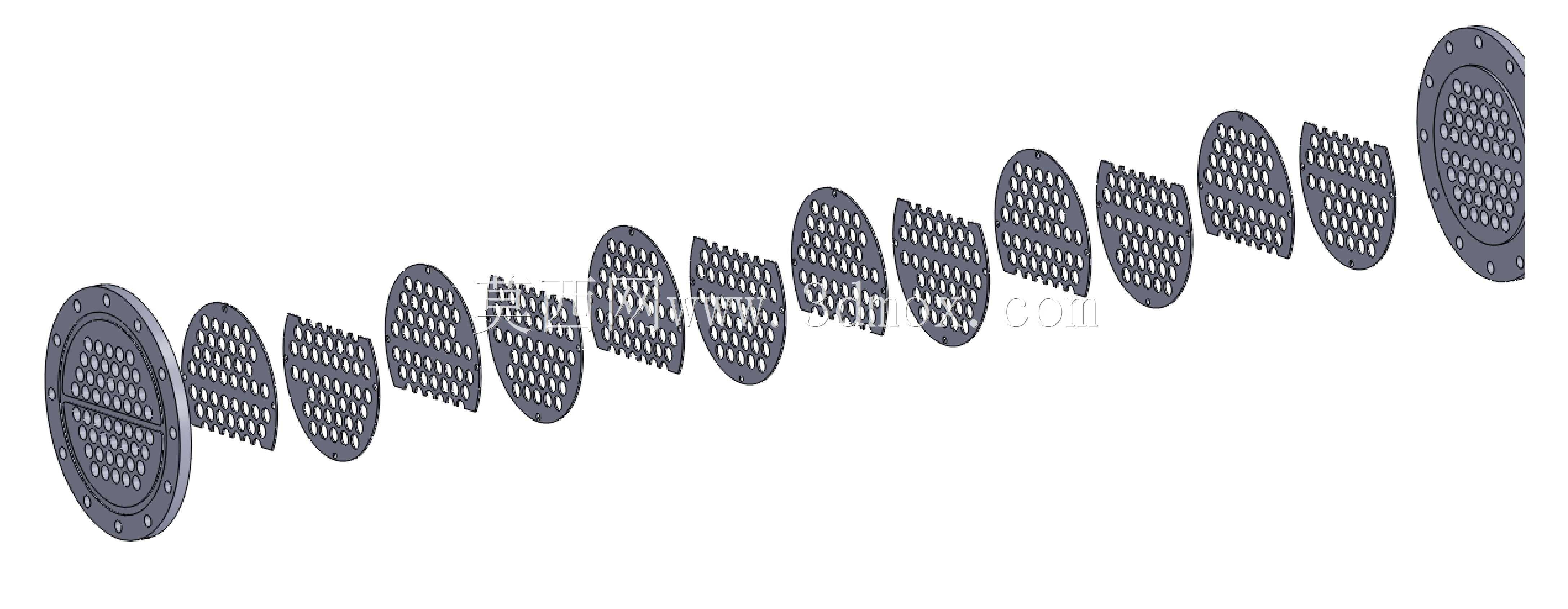

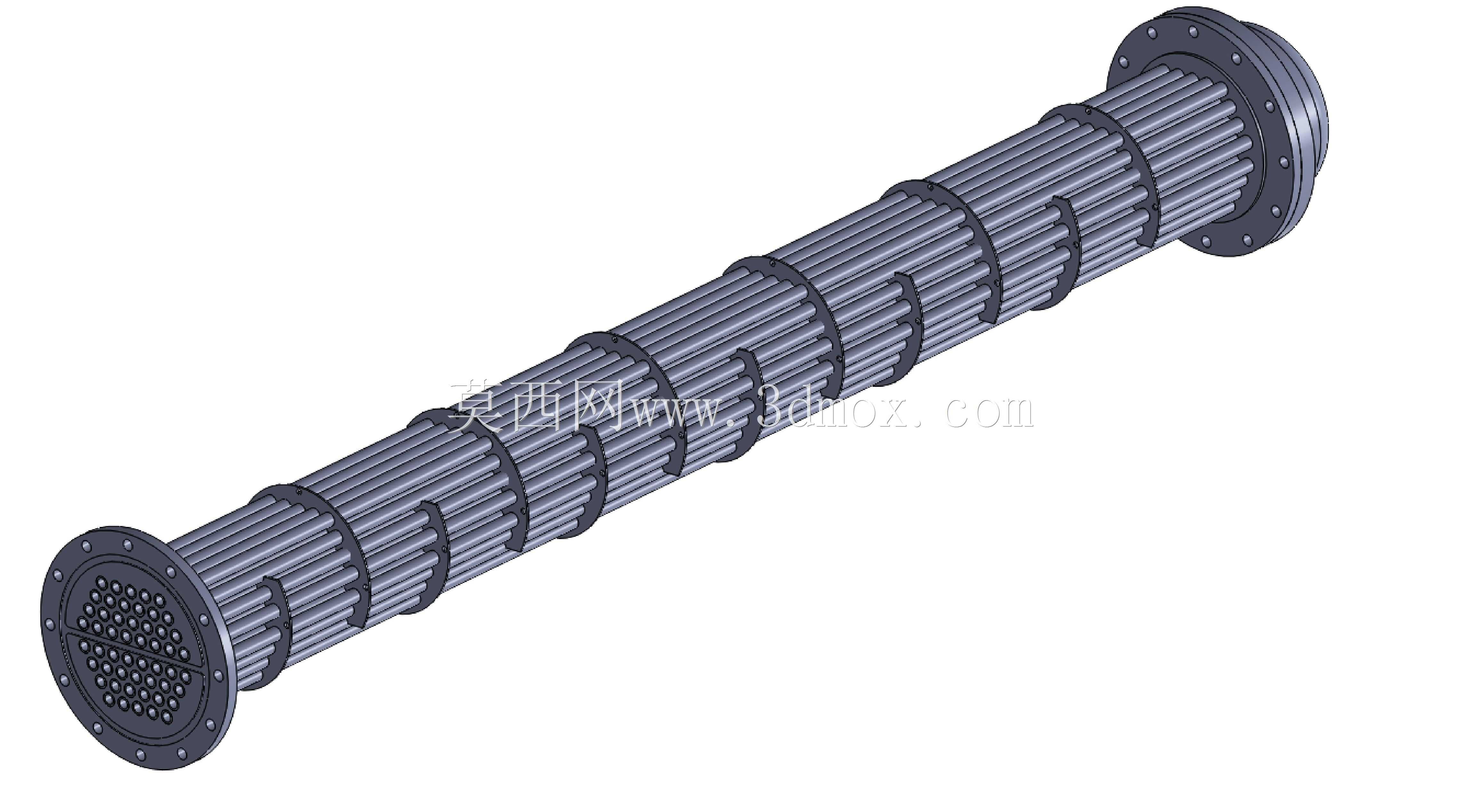

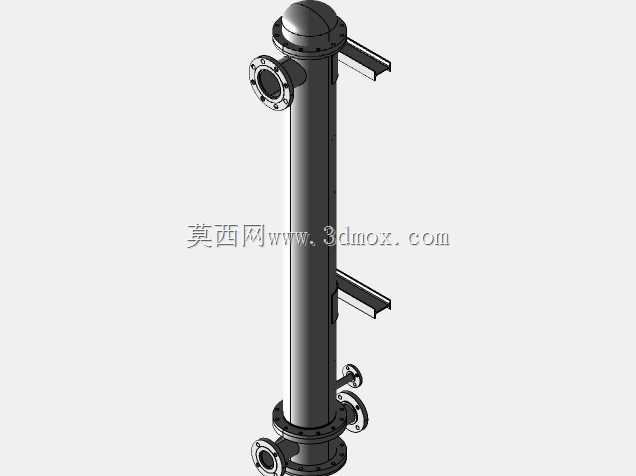

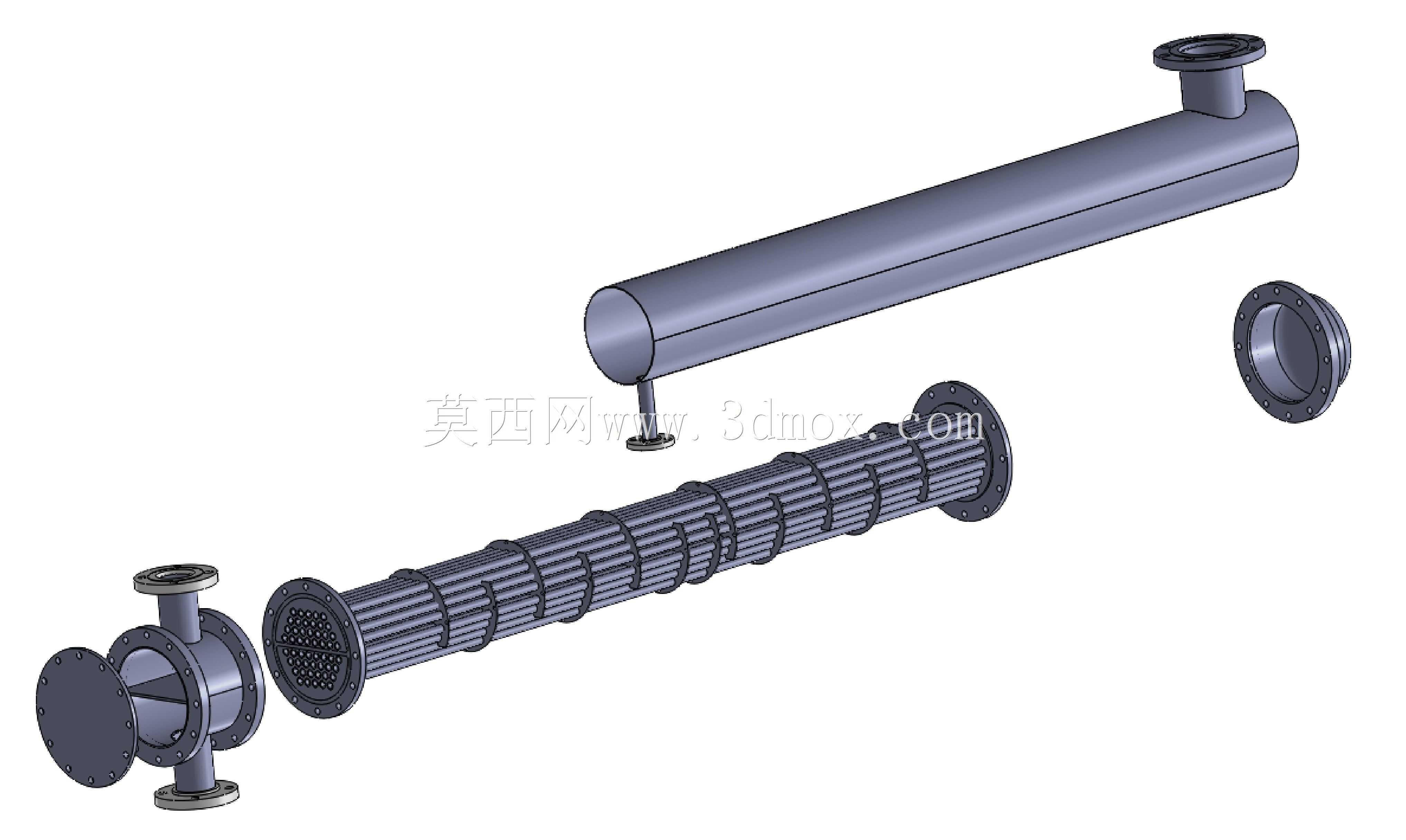

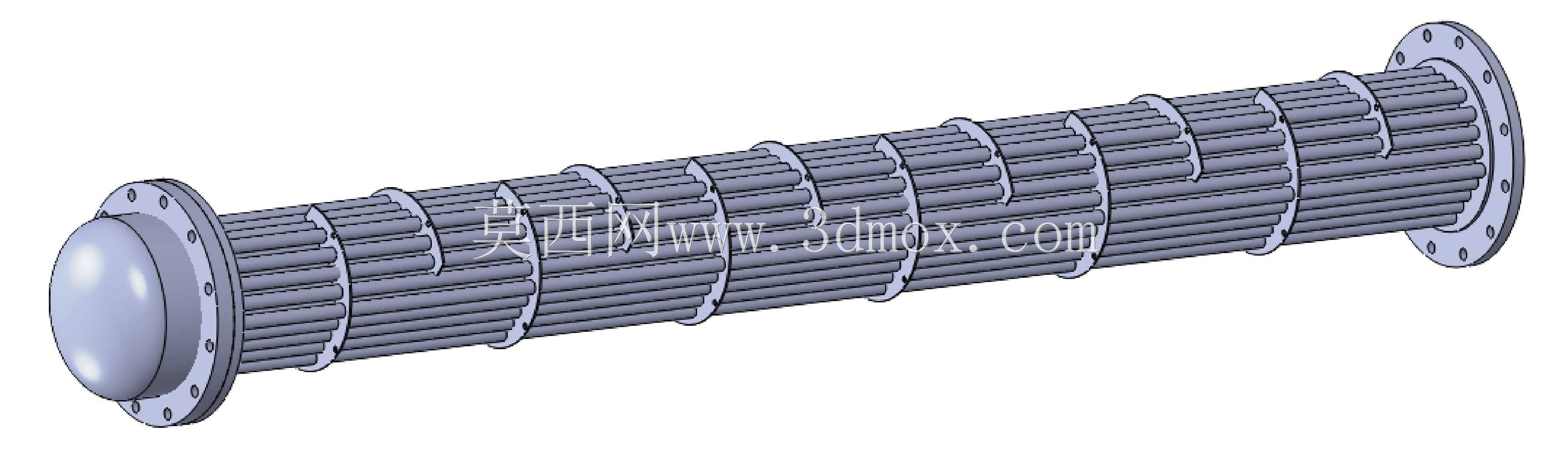

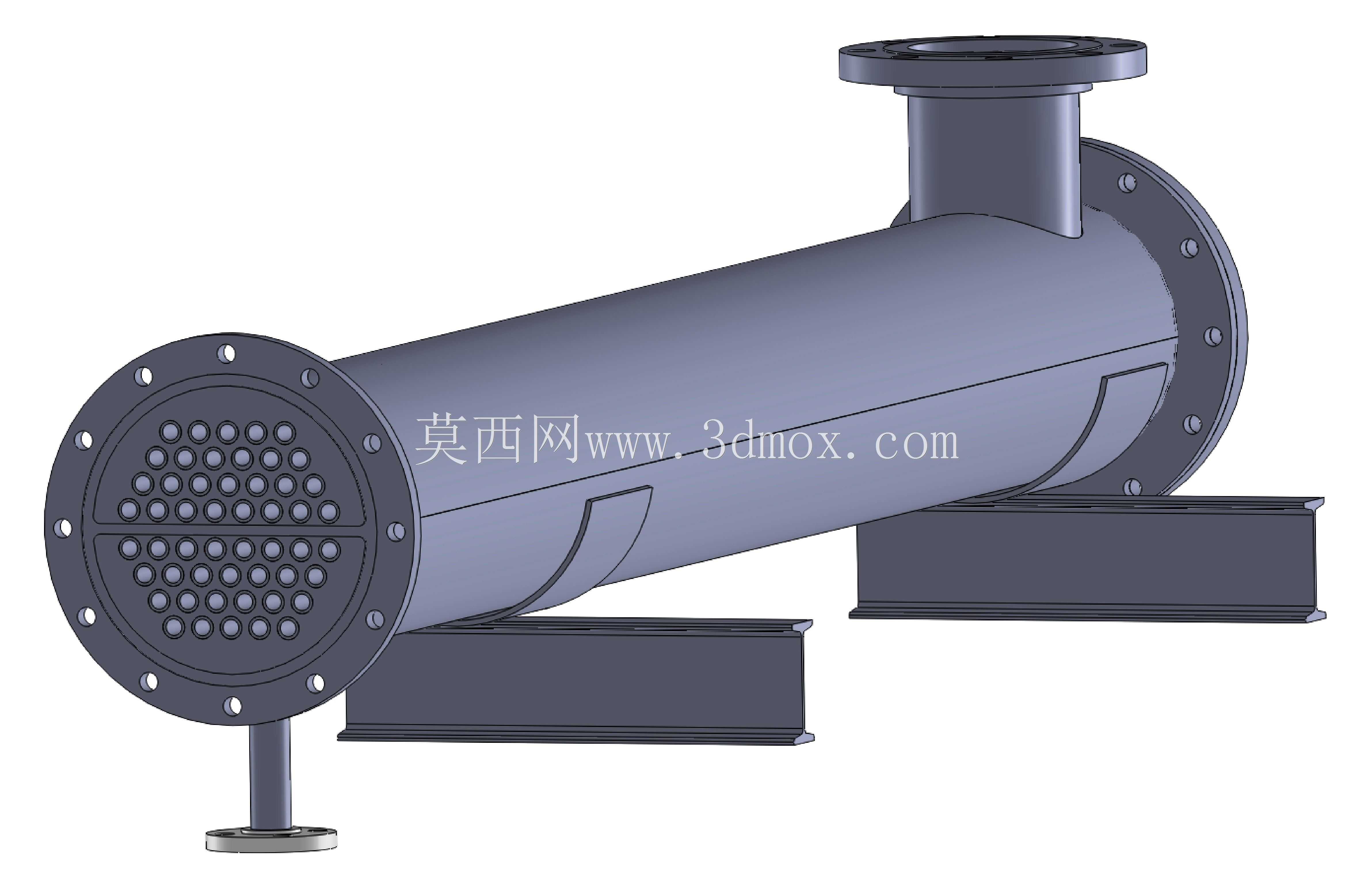

该换热设备广泛应用于石油炼化、化工生产、电力能源、暖通制冷、食品加工等多个工业领域的换热工序中，是工艺流程里实现介质相变换热、热量回收、介质冷凝的核心通用设备，在化工精馏塔顶馏分冷凝、制冷系统冷媒换热、电厂汽机排汽冷凝、工业循环水余热回收等场景中都承担着不可替代的作用，能够将气态介质通过换热管壁实现热量传递，让气态介质完成相变冷凝为液态，同时将携带的热量传递给冷却介质，实现工艺要求的温度控制与介质状态转换。该设备采用固定管板式壳管结构设计，整体为卧式长筒形态，两端设置带螺栓孔的对接法兰，可直接与工艺管线的配对法兰通过螺栓紧固实现密封连接，安装时需保证筒体水平度偏差在允许范围内，避免壳程介质流动偏流影响换热效率，两端法兰的密封面采用突面结构，适配常规耐温耐压垫片，可满足多数中低压工况的密封要求。设备内部沿筒体轴向平行排布多组换热管束，管束通过多道折流板实现径向定位，折流板采用等间距布置，既可以对壳程流动的冷却介质起到扰流作用，提升壳程介质的湍流程度，强化整体换热效率，也可以为长尺寸换热管提供径向支撑，避免换热管在介质长期冲刷、设备启停热胀冷缩过程中出现形变、振动磨损的问题。设备采用管程走待冷凝介质、壳程走冷却介质的流道设计，气态待冷凝介质从一端管箱进入后，均匀分配到每一根换热管内部，沿管束轴向流动过程中通过管壁将热量传递给壳程的冷却介质，气态介质逐步降温冷凝为液态后从另一端管箱汇集流出；壳程的冷却介质从筒体侧部的接管进入，在折流板的导流作用下沿筒体呈错流状态横向冲刷换热管外壁，充分吸收换热管传递的热量后从筒体另一侧的接管流出，完成整个热量交换过程。设计过程中充分考虑了不同工况下的热胀冷缩补偿需求，管束与两端管板采用强度胀接加密封焊的连接方式，既保证换热管与管板连接位置的密封性能，避免管程与壳程介质出现串漏，也能适配一定范围内的温差形变；筒体外部无额外复杂附属结构，整体结构紧凑，流道设计顺畅，介质流动阻力控制在合理区间，既可以保证足够的换热面积与换热效率，也能降低介质输送过程中的动力损耗，适配多数常规工业冷凝工况的安装与使用需求，安装时可通过筒体下方的配套支座实现承重固定，预留足够的检修空间即可完成现场装配。
