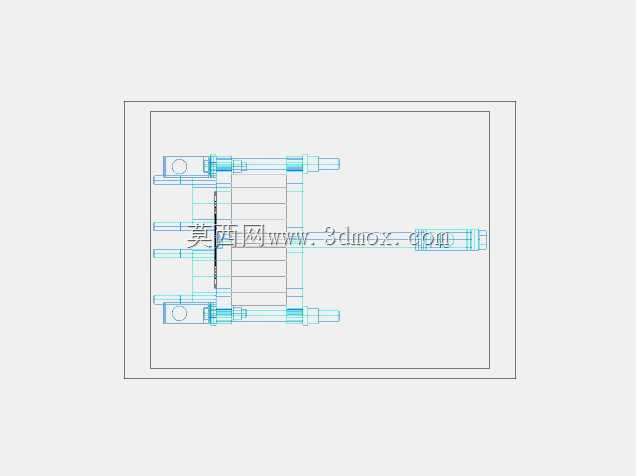

TL6型可拆式板式换热结构设计

这款TL6型板式换热结构，主要面向工业生产中的液-液、液-汽换热场景，在暖通空调供热、化工介质冷却、食品加工流体温控、液压系统散热等领域都有广泛的应用空间，能够实现两种不同温度流体之间的高效热量传递，满足生产工艺中对介质升温、降温、恒温控制的核心需求。从实际用途来看，该结构通过板片间形成的狭窄流道，让冷热两种流体分别在相邻流道内流动，借助金属板片完成热量交换，相比传统管壳式换热设备，在同等换热效率下占地面积更小，换热端差更低，能够有效回收生产过程中的余热资源，降低生产环节的能耗成本。在功能特性设计上，这款结构采用可拆式压紧结构，四周通过拉紧螺栓将整叠换热板片压紧在固定压紧板与活动压紧板之间，板片之间加装密封胶垫来实现不同流道的密封隔离，既可以根据实际换热需求增减板片数量来调整换热面积，也方便后期拆开清理板片表面的结垢、更换老化的密封垫片，适配水质较差或者介质含有少量杂质的使用场景，降低设备的后期维护难度。设计思路上，整体采用框架式承载结构，上下设置导杆来对活动压紧板和换热板片进行定位，保证板片堆叠时的对齐精度，避免出现流道错位导致的流体串漏问题；板片上设计有定位挂孔，能够直接挂装在导杆上，装配时不需要额外的定位工装，提升现场装配的效率；流体进出口设置在固定压紧板侧，采用侧进侧出的接管方式，能够直接对接现场的工艺管道，不需要额外加装变径转接件，减少管路安装的复杂度。从外形与安装边界来看，整体为长方体框架结构，拉紧螺栓沿压紧板四周均匀布置，保证整叠板片受力均匀，避免局部压紧力不足导致的泄漏问题；设备的安装底座预留了固定安装孔位，可以直接固定在混凝土基础或者钢制支架上，安装时需要预留足够的侧向操作空间，方便后期松开拉紧螺栓、抽拉板片进行维护作业；接管的中心距、伸出长度都按照常规工业管道安装规范设计，能够适配多数工业现场的管路布局，不需要对现有管路进行大规模改造即可完成安装替换。板片的波纹结构采用人字形波纹设计，能够让流体在流道内形成湍流状态，即使在较低的流速下也能达到较高的换热效率，同时减少流体中杂质在板片表面的沉积，降低结垢速率，延长设备的连续运行周期。
