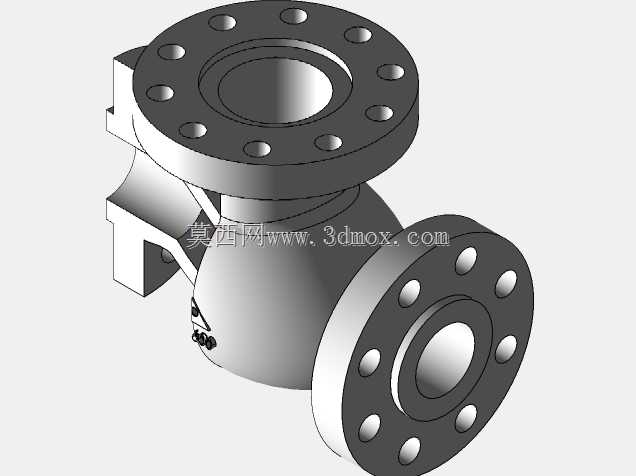

法兰连接式手动截止阀结构设计

这款手动法兰截止阀主要应用于石油化工、电力供热、市政给排水、工业循环水系统等中低压管路场景，承担管路介质通断、流量调节的核心作用，可适配清水、蒸汽、油品、弱腐蚀性流体等多种介质工况，是工业管路系统中应用极为广泛的截断类控制部件。在实际使用场景中，该类截止阀依靠阀杆升降带动阀瓣动作，改变阀瓣与阀座密封面之间的通流间隙，实现管路的全开、全关或小范围流量调节，相比闸阀其密封面磨损更小、密封性能更稳定，且启闭过程行程较短，适合需要频繁操作、对截断密封性要求较高的管段位置。从功能特性来看，该产品采用直通式流道结构，介质从阀瓣下方进入、上方流出，启闭时手轮带动阀杆旋转升降，阀杆与阀盖之间设置填料密封结构，可有效避免介质沿阀杆间隙外漏；顶部手轮采用轮辐式结构，操作力矩传递均匀，手动启闭时施力便捷，无需额外辅助工具即可完成操作；中法兰位置采用多组螺栓均匀紧固，搭配密封垫片实现阀体与阀盖的可靠密封，可承受对应压力等级下的管路载荷。设计过程中，首先围绕公称通径与压力等级确定核心结构尺寸，阀体采用流线型腔体设计，在保证流道通流面积满足流量要求的前提下，尽可能降低介质流动阻力，减少管路压损；两端法兰连接尺寸严格匹配对应管路法兰标准，螺栓孔分布圆直径、法兰密封面形式、法兰厚度均符合通用安装规范，可直接与同规格管路法兰配对安装，无需额外定制转接部件；安装边界上，手轮顶部至阀体底部的垂直高度、两端法兰端面的水平间距均经过合理规划，预留了足够的手轮操作空间，安装时需注意介质流向与阀体标注方向一致，优先选择手轮朝上的垂直安装位置，避免倾斜安装导致阀杆受力不均影响密封寿命。整体结构设计兼顾了操作便捷性、密封可靠性与安装通用性，各部件拆分结构清晰，装配逻辑符合常规阀门的加工与装配工艺要求，可直接用于相关产品的结构参考、教学演示或工艺方案验证。
