DN350规格对夹式梯形蝶阀结构设计

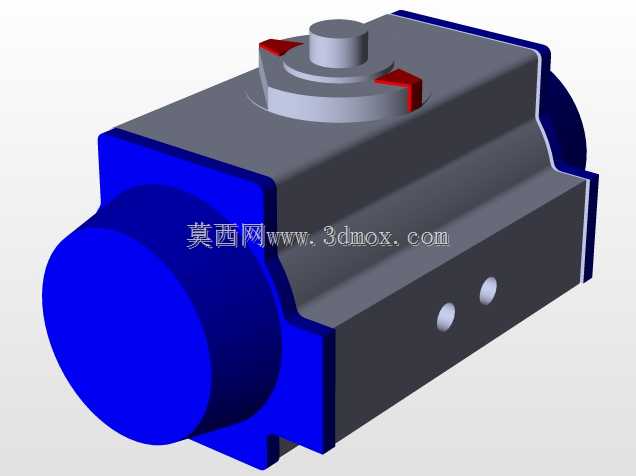

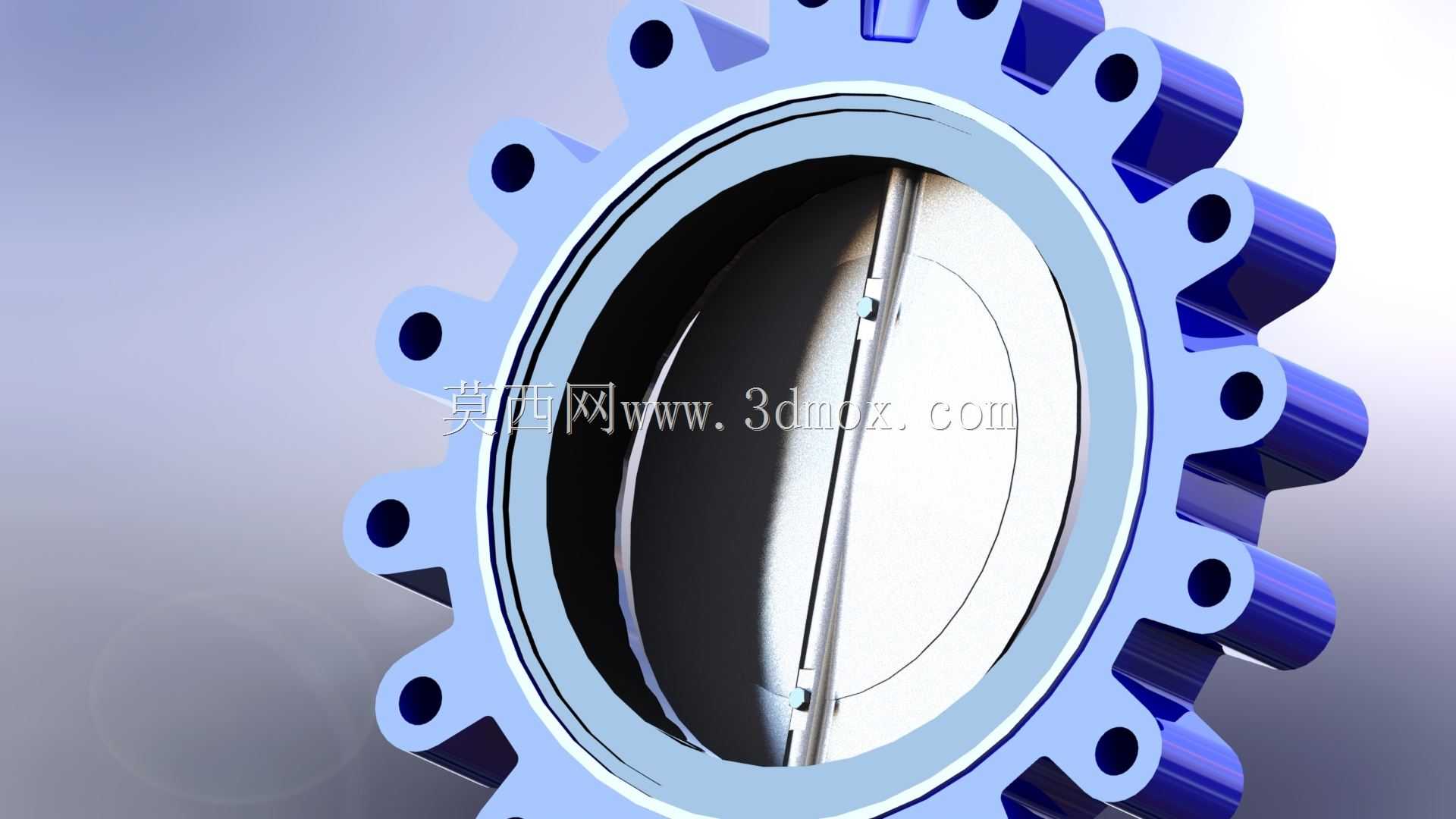

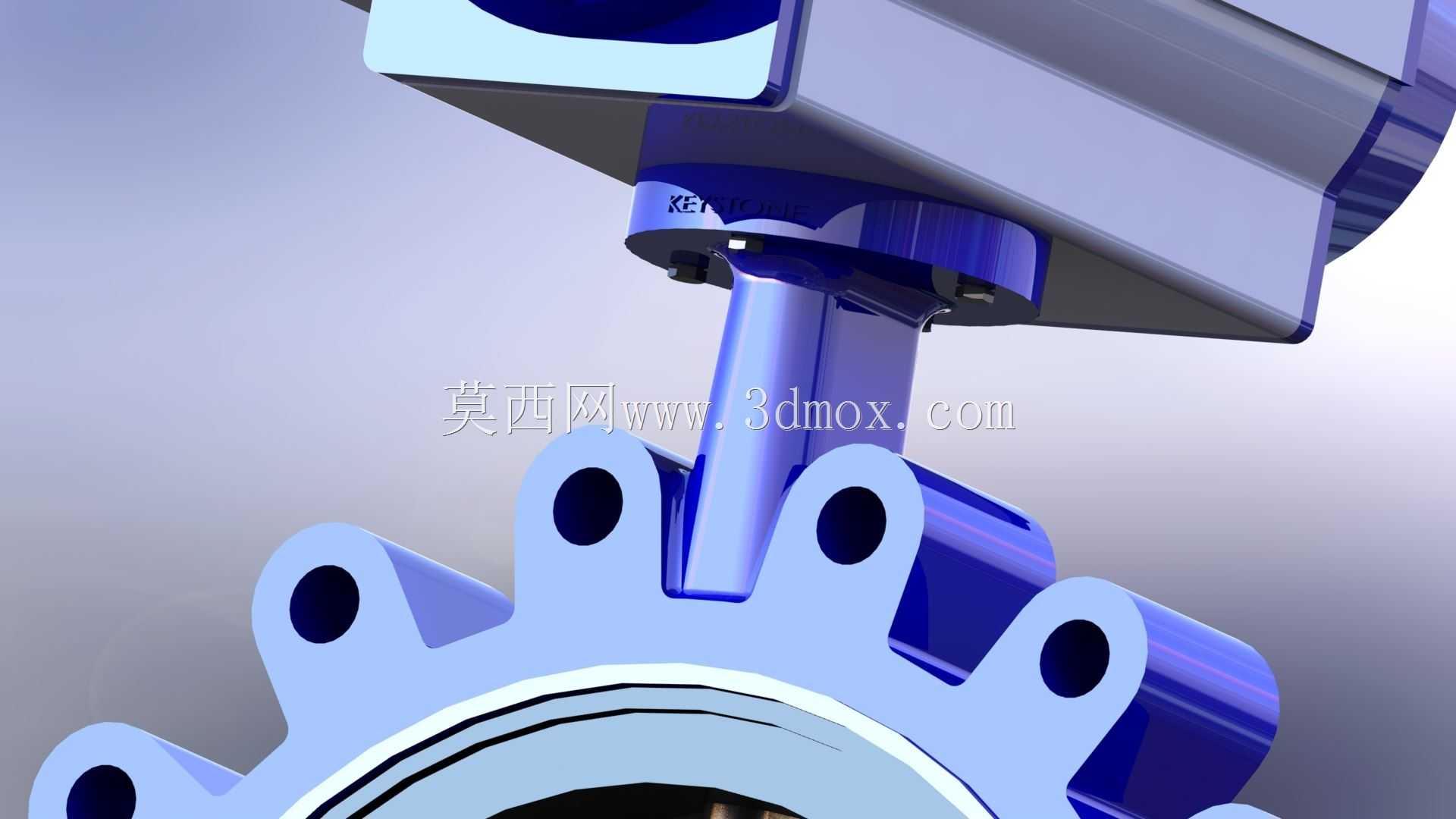

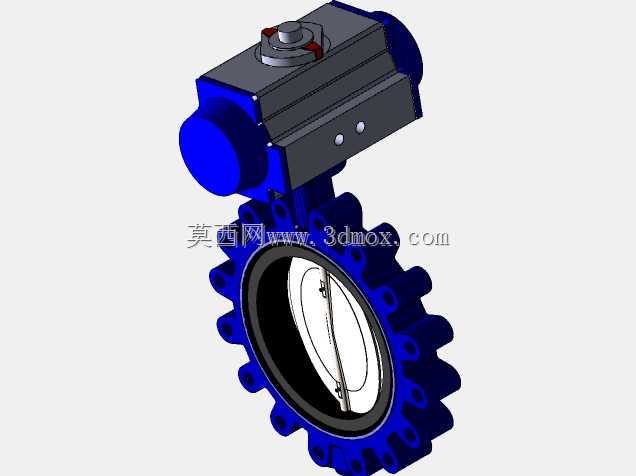

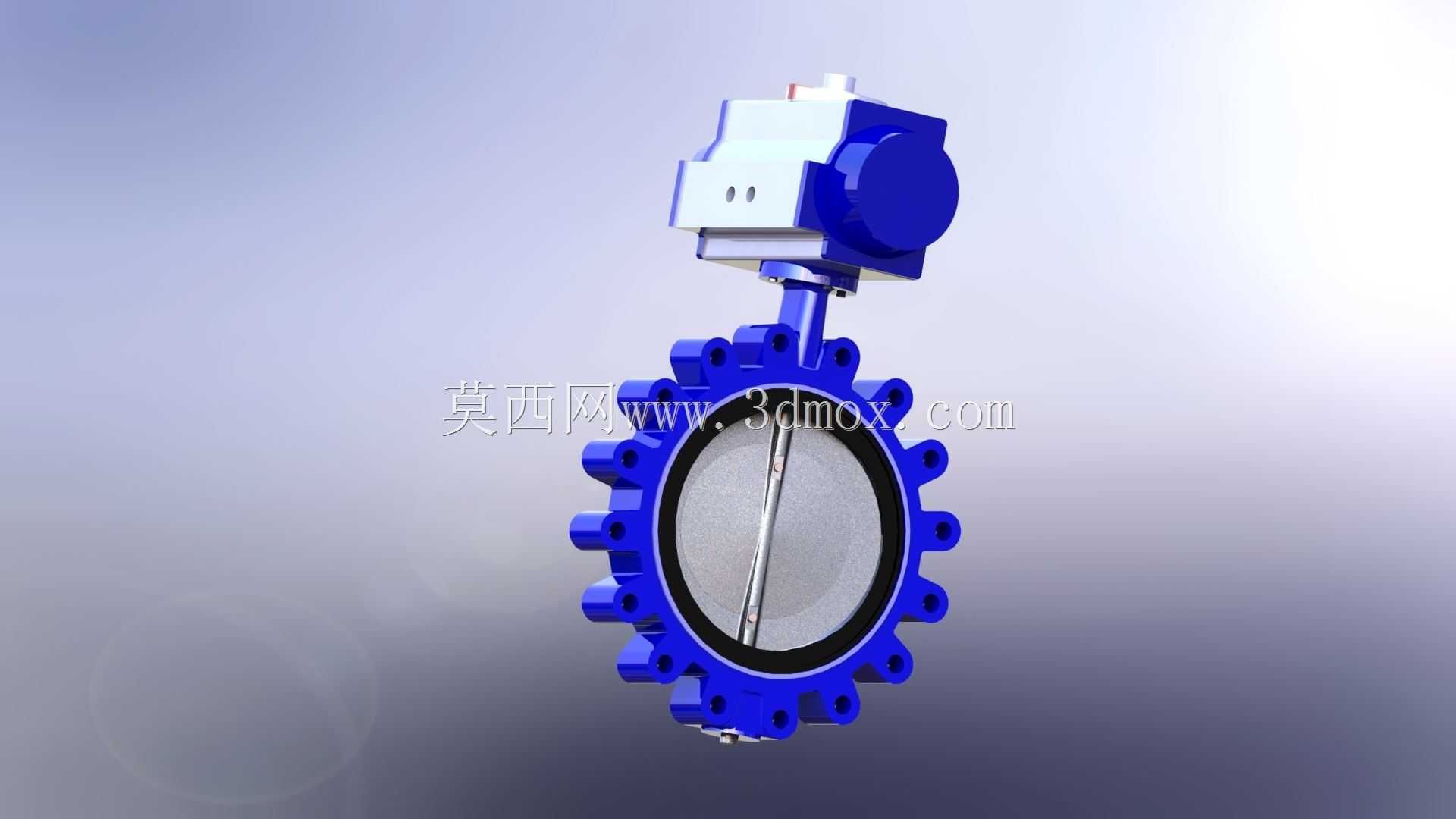

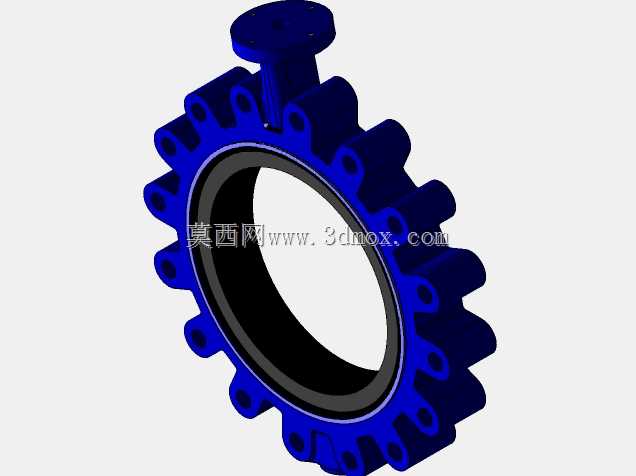

这款DN350规格的梯形蝶阀，主要面向市政给排水、化工流体输送、暖通空调循环水、冶金工业介质管控等大口径管道应用场景，作为管路系统中的截流与流量调节核心部件，可适配清水、轻度腐蚀性流体、常温低压气体等多种常见工业介质的管控需求，在长距离输水干线、厂区工艺管网、大型换热站进出水管道中都能发挥稳定的通断与调节作用。从实际使用功能来看，该蝶阀采用对夹式安装结构，无需在阀体两端设置独立法兰凸缘，安装时可直接夹持在管道两片配对法兰之间，相比同口径法兰式蝶阀能有效节省安装空间，降低管路整体的材料成本与安装工时。产品的核心密封结构采用偏心蝶板设计，蝶板边缘搭配软质密封环，在关闭状态下可实现零泄漏密封效果，同时阀杆与蝶板采用无销连接结构，避免了传统销钉连接带来的介质冲刷缝隙，大幅提升了阀门在长期启闭过程中的结构可靠性，降低了内部部件松脱的故障风险。在设计思路层面，这款蝶阀的阀体采用带凸耳的梯形轮廓结构，周向均匀分布的螺栓孔可精准匹配DN350公称通径对应的标准法兰孔位，安装时无需额外调整对位，适配绝大多数常规工业管道的安装标准；蝶板采用流线型弧面设计，在全开状态下介质流通阻力极低，可有效降低管路系统的泵送能耗，同时蝶板表面做了光滑过渡处理，能减少介质中的杂质挂附，降低长期使用后的结垢堵塞概率。从外形尺寸与安装边界来看，该蝶阀的结构长度严格遵循对夹式蝶阀的标准尺寸规范，阀体最大外轮廓适配DN350法兰的外接圆尺寸，安装时预留的操作空间仅需满足手柄或驱动装置的启闭转动需求即可，无需为阀体本身预留额外的冗余空间，尤其适合管廊排布紧凑、安装空间受限的管路改造项目。在日常使用中，该蝶阀可根据需求搭配手动手柄、蜗轮驱动头、气动或电动执行机构，既能满足现场人工操作的截流需求，也可接入自动化控制系统实现远程流量调节，适配不同场景的自动化管控要求。阀体周向的凸耳结构不仅承担安装定位的作用，也能在阀门单侧受压拆卸时，避免阀体从管道间脱落，提升了管路维护过程中的操作安全性，整体结构兼顾了安装便捷性、使用可靠性与维护便利性，可覆盖多数中低压大口径管路的流体控制需求。
