小口径外螺纹手动截止阀结构设计

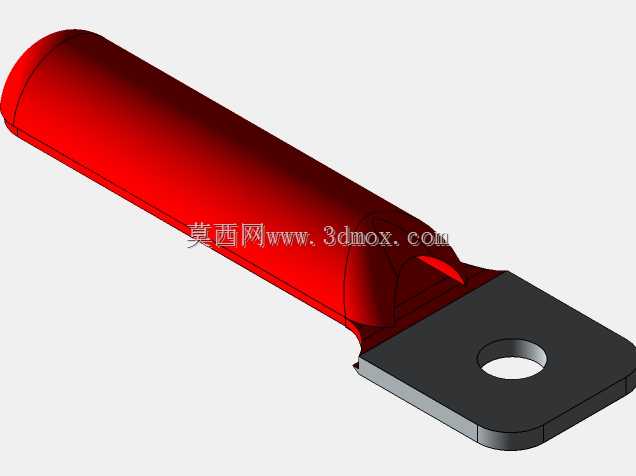

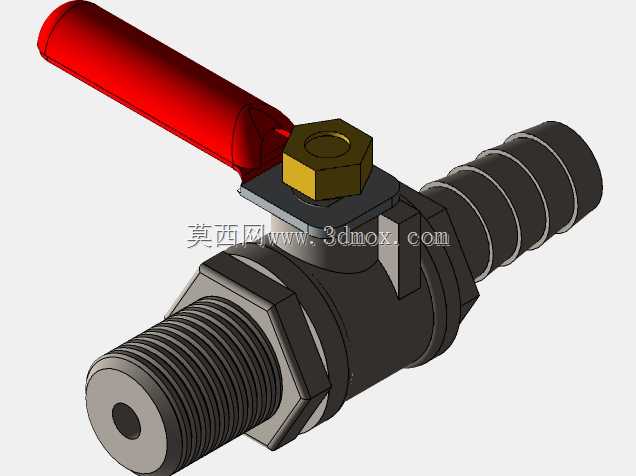

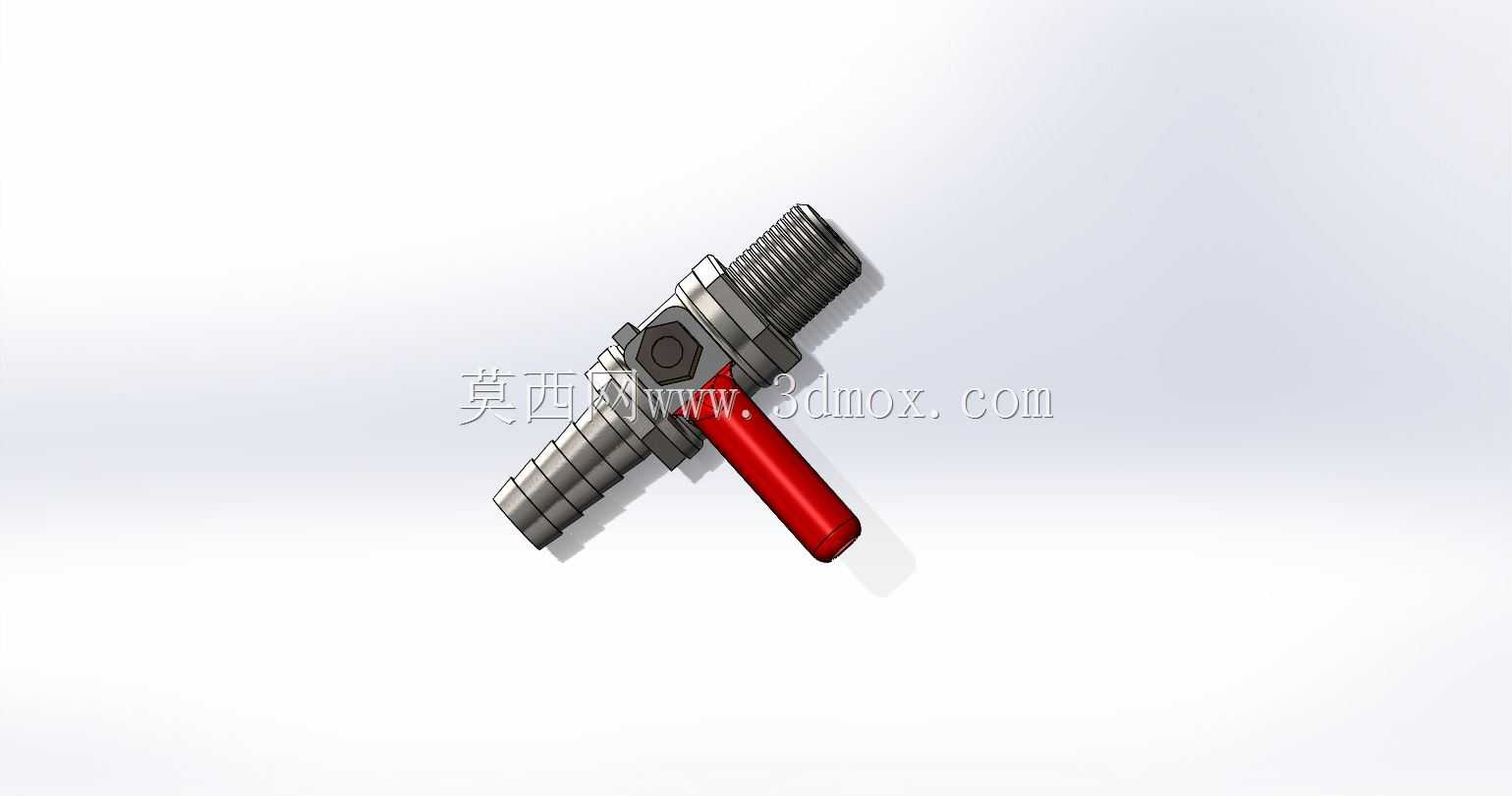

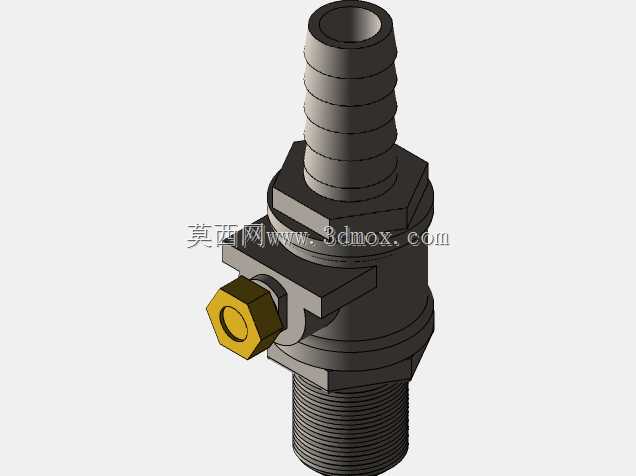

这款小口径手动截止阀主要面向低压流体输送管路场景设计，常见应用于小型气动回路、实验室气路、家用净水通路、小型液压支路以及小型设备的冷却循环管路中，承担着管路通断控制、流体流向截断的核心作用，可在检修下游管路部件、切换支路通路时实现可靠的截流操作，避免管路内流体泄漏造成的物料损耗与安全隐患。从功能特性来看，该款截止阀采用手动扳把式操作结构，红色绝缘手柄握持摩擦力充足，操作人员无需额外辅助工具即可快速完成启闭操作，启闭行程短，操作反馈清晰，可直观判断阀门的通断状态，避免误操作带来的管路故障。阀体采用金属材质一体加工成型，密封面经过精密研磨处理，截流状态下密封性能可靠，可耐受常规低压工况下的流体压力，不易出现内漏外渗问题。从设计思路层面，这款阀件采用一端外螺纹、一端宝塔插接的连接结构，外螺纹端可直接匹配对应规格的内螺纹管路接头，插接端可直接套接对应内径的柔性软管，无需额外转换接头即可完成安装，大幅降低了小管路布设的配件成本与安装工时；阀杆与阀体的密封部位采用压紧式密封结构，长期使用出现磨损后可通过压紧密封压帽补偿密封量，延长阀件的整体使用寿命，降低设备运维成本。外形尺寸方面，该阀整体结构紧凑，沿管路轴向的安装长度较短，径向占用空间小，扳把的操作回转半径经过优化，在密集排布的小型管路簇中也能顺利完成操作，不会与相邻管路部件发生干涉；安装边界上，外螺纹端的螺纹长度适配常规管路接头的旋合深度，插接端的竹节式倒钩结构可保证软管套接后不易松脱，安装时无需预留过大的操作空间，即可完成螺纹旋紧与软管插接的全部操作，适配小型设备内部局促的管路布设空间。
