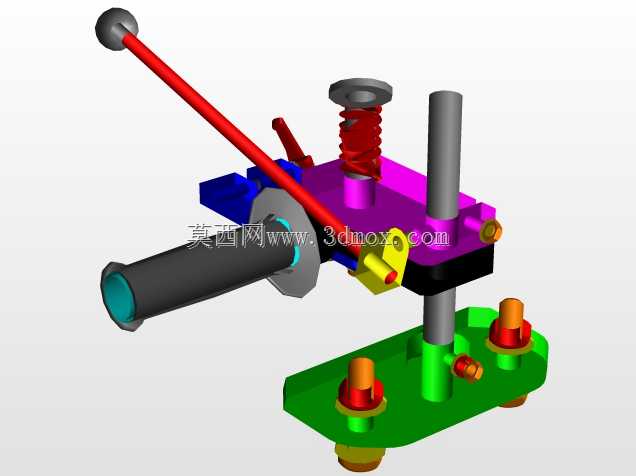

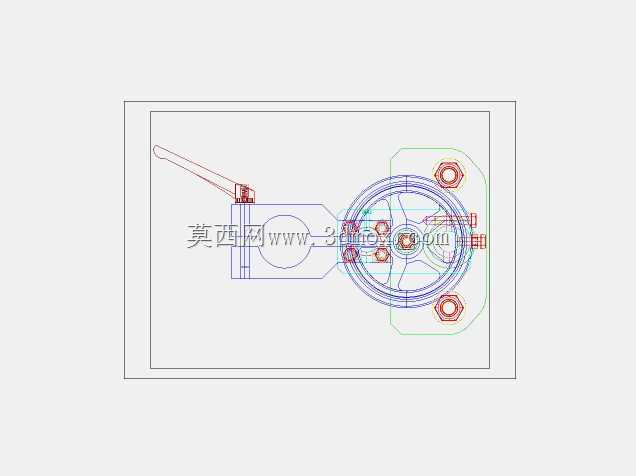

便携式管柱钻孔作业钻杆导向装置

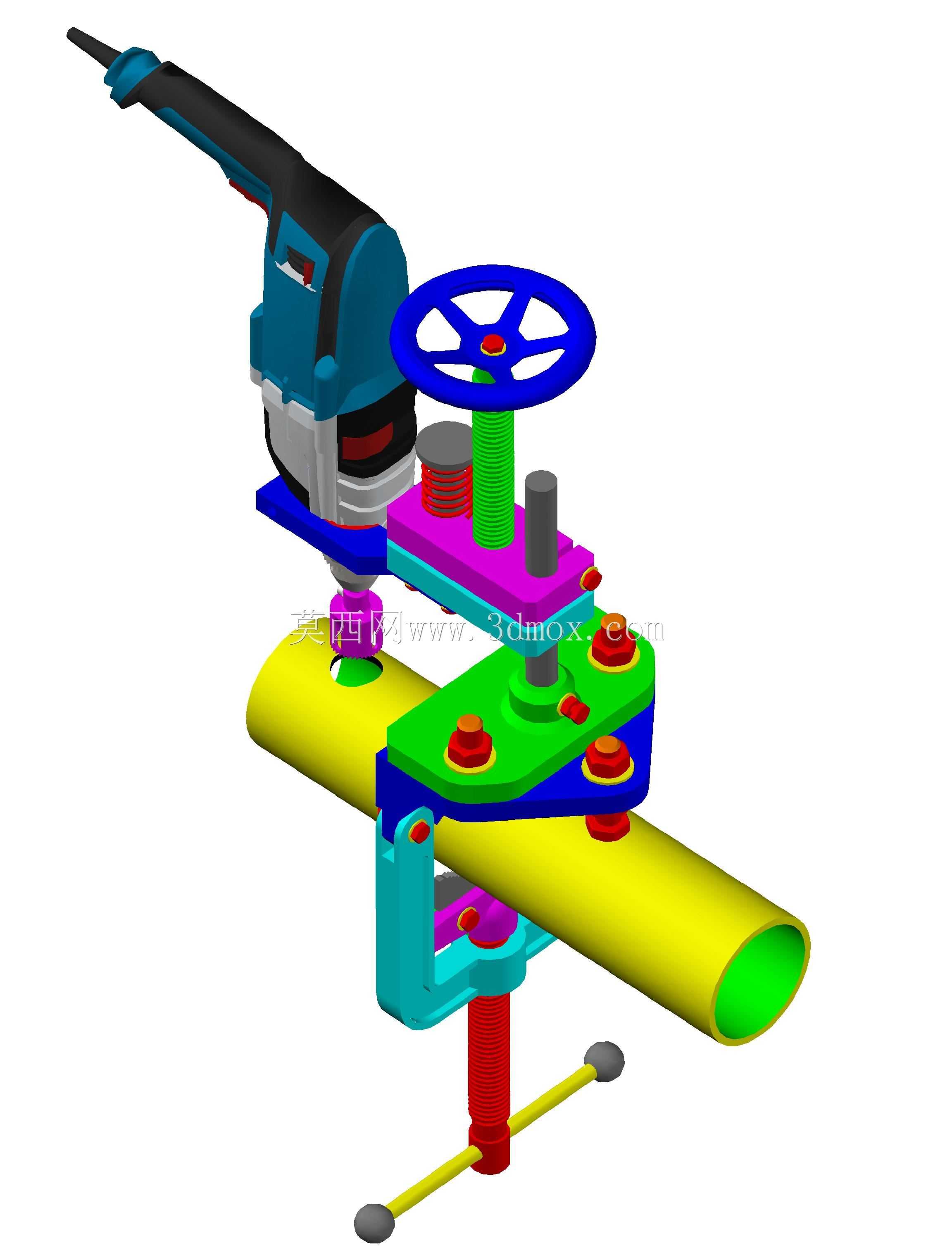

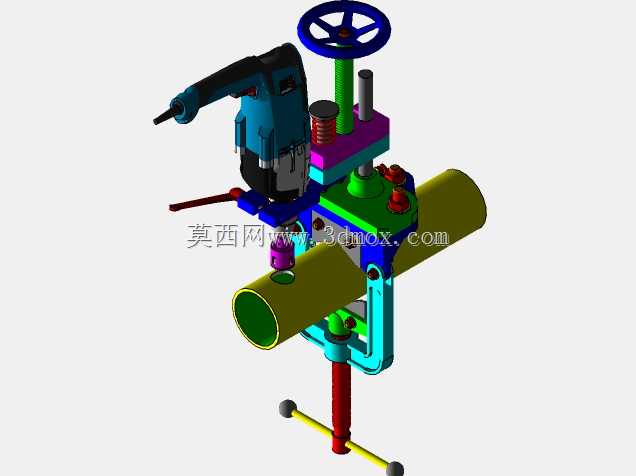

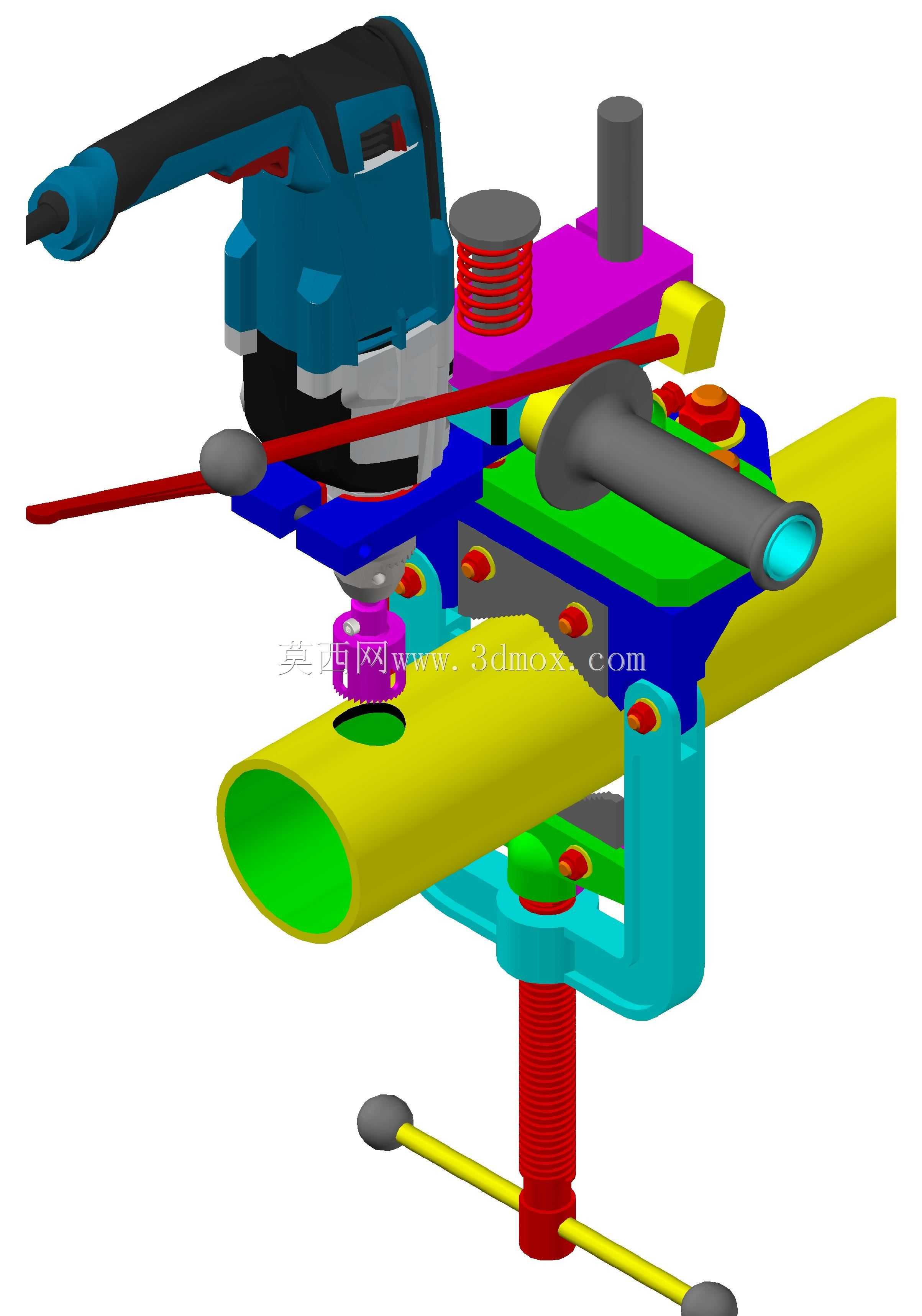

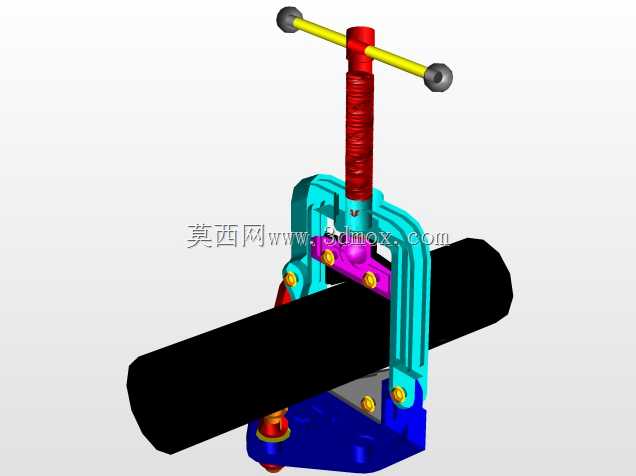

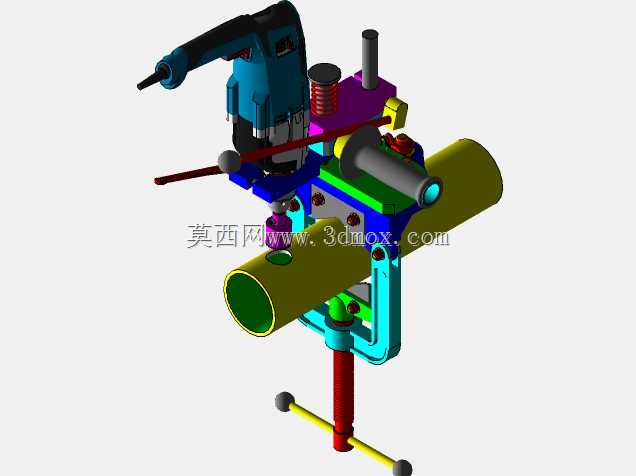

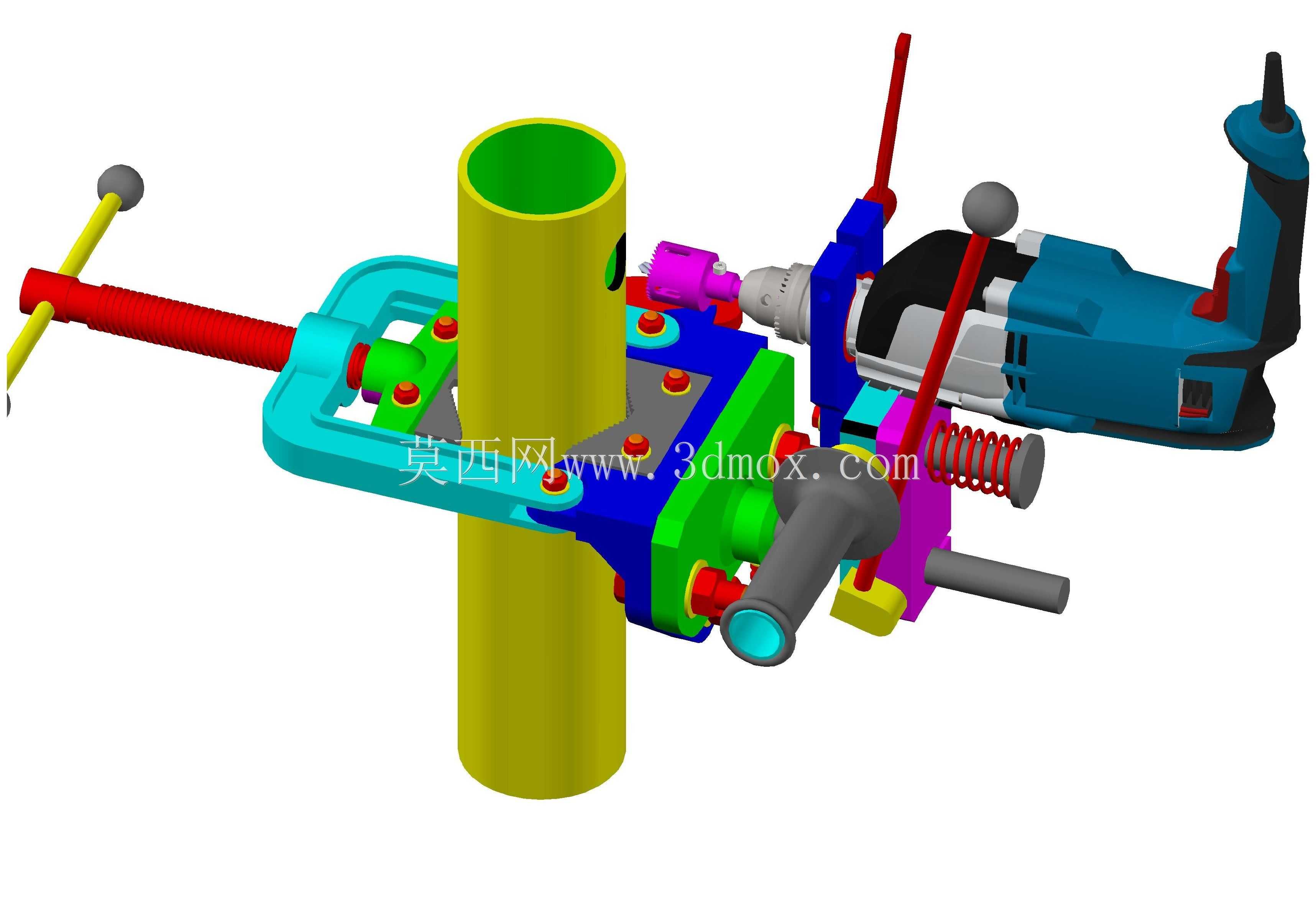

这款钻杆导向装置主要面向油气开采、市政管网、工业管道安装等领域的现场管柱加工作业场景，解决野外或受限空间内，在圆柱型管柱外壁进行径向钻孔、侧孔加工时定位不准、钻杆偏移、孔位精度差的痛点，适配手持电钻等常规便携钻孔工具，无需大型固定式钻床设备即可完成高精度管柱钻孔作业，大幅降低现场施工的设备门槛与作业成本。装置核心采用环抱式抱紧结构，主体的C型卡箍框架可适配一定直径范围的圆柱管柱，通过侧方的T型锁紧手轮驱动压块，能够快速将整个装置牢固固定在待加工管柱的指定位置，抱紧接触部位做了防滑贴合处理，作业过程中不会出现沿管柱轴向滑动、周向偏转的问题，保证钻孔位置的基准稳定。装置的钻具导向模块采用分体式可调设计，导向滑套与钻杆进给方向保持严格同轴，可根据待钻孔的直径更换对应规格的导向衬套，适配不同直径的钻头作业，进给过程中钻杆始终沿导向轴线前进，完全避免手持钻孔时的摆振、偏斜问题，保证成孔的垂直度与位置精度，同时导向模块带有进给限位结构，可精准控制钻孔深度，避免钻穿管柱内壁造成工件报废。装置集成了钻具快装夹持结构，可直接适配常规手持电钻的安装接口，无需额外转接配件，作业时将电钻固定在导向滑台之上，通过操作手柄即可平稳控制钻具进给，滑台配套的复位弹簧可在钻孔完成后自动带动钻具回退，提升作业操作的流畅度。整个装置的结构做了轻量化优化，整体重量控制在单人可携带操作的范围内，各操作手柄均布置在人体工学适配位置，现场作业时单人即可完成装置装夹、钻孔作业的全流程操作，无需额外辅助人员。安装边界方面，装置抱紧管柱后，径向向外的最大延伸尺寸可满足狭窄管沟、架空管廊等受限空间的作业要求，不会与周边管线、结构件发生干涉，同时装置的各调节部件均做了防松设计，在振动的钻孔作业工况下不会出现锁紧失效、定位偏移的问题，适配野外复杂工况下的长时间连续作业需求。
