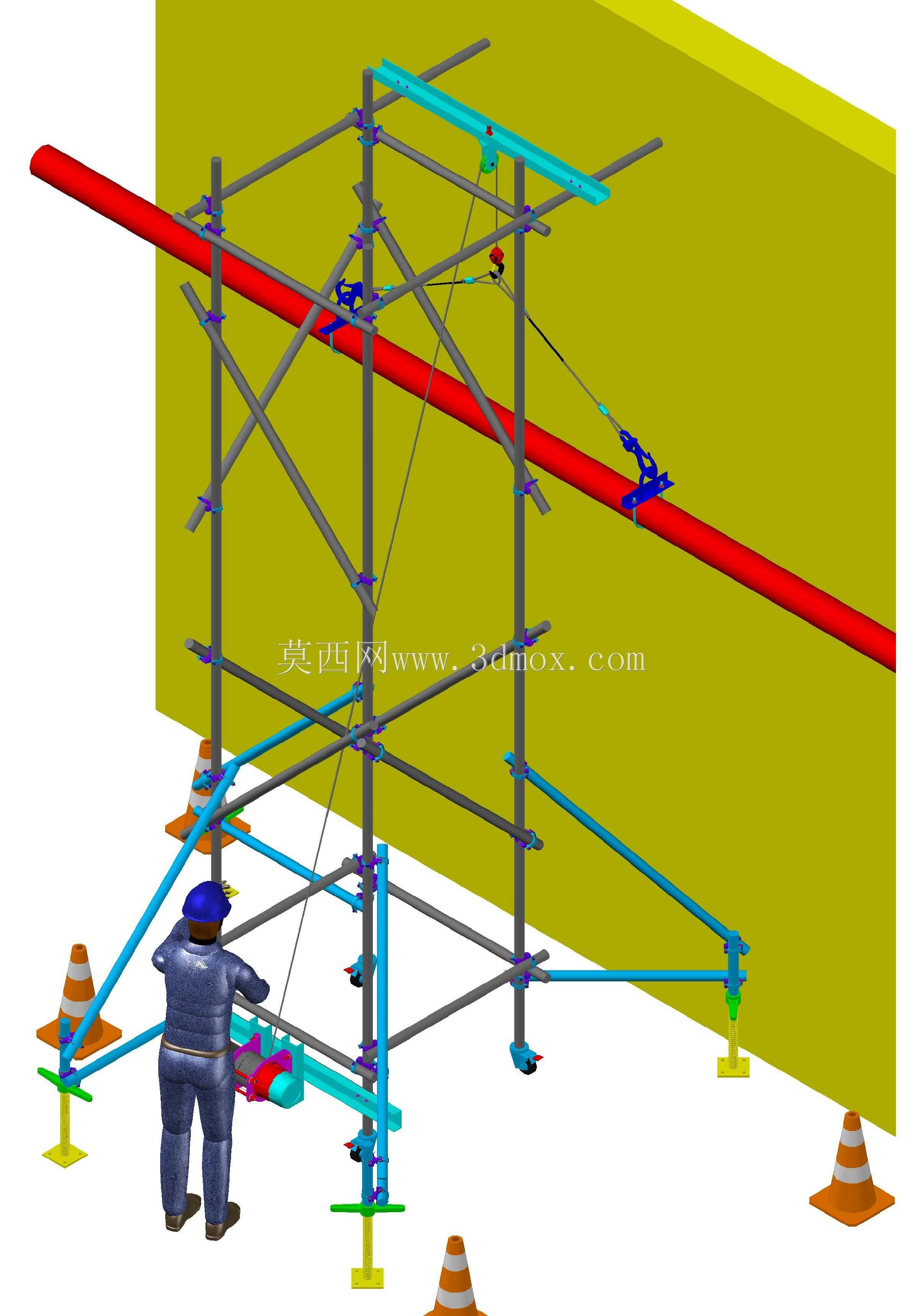

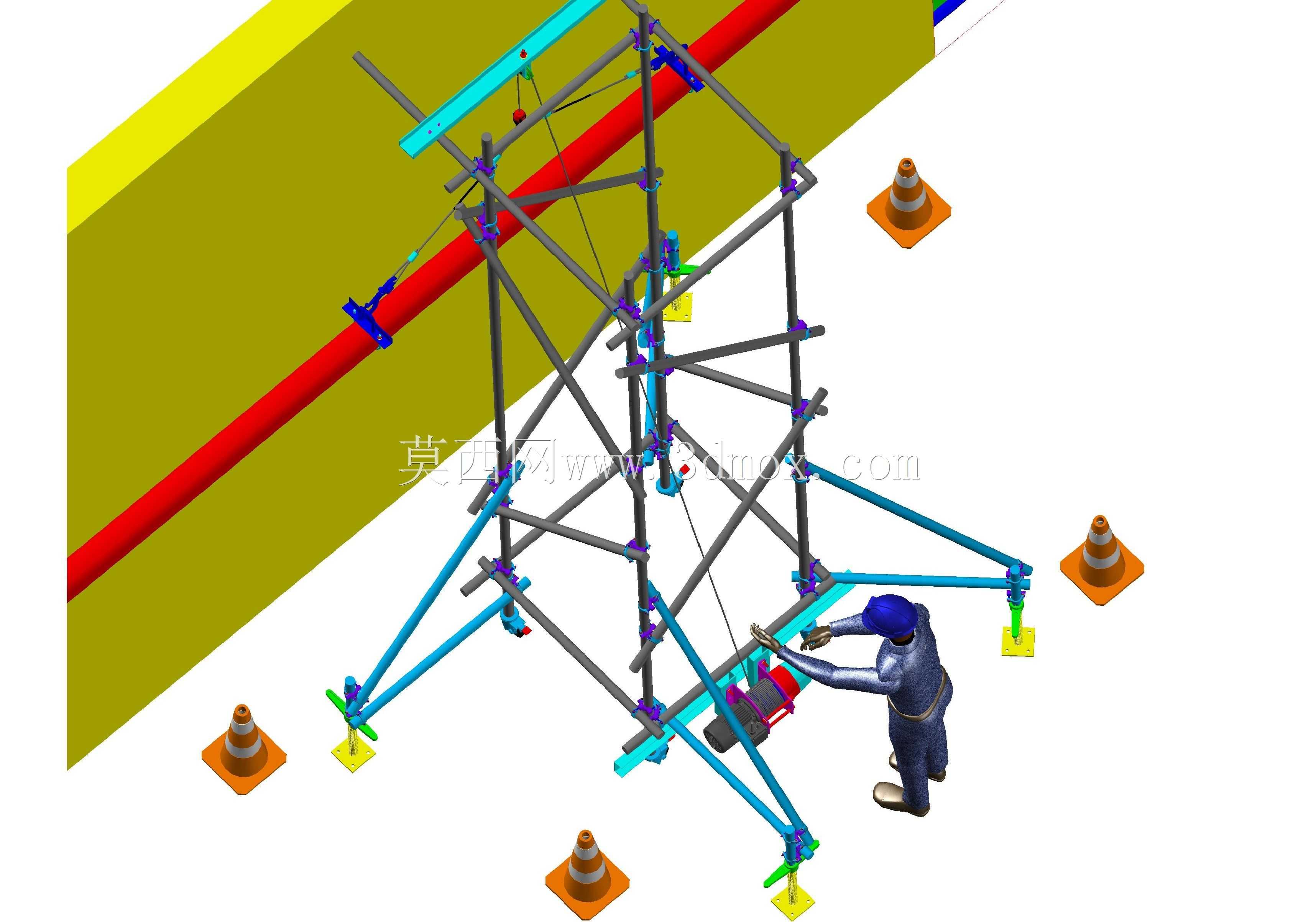

管道施工作业用电动卷扬脚手架结构展示

在工业厂区管线铺设、市政架空管道安装、建筑机电管线布设等作业场景中，传统落地式脚手架搭设周期长、移位调整难度大，难以适配沿管线走向连续作业的施工需求，这款电动卷扬脚手架正是针对这类长距离架空管道施工痛点设计的专用作业工装。该设备核心用途是为施工人员提供可沿管道走向灵活移位的稳定高空作业平台，配合电动卷扬机构实现作业平台的升降与沿管线的平稳移动，替代传统反复搭拆脚手架的作业模式，大幅降低管道安装、防腐、检修环节的人工消耗与作业等待时间。从功能特性来看，整套架体采用标准扣件式钢管拼接成型，架体底部设置多组可调节支撑支腿，支腿端部配备防滑垫脚，作业时可根据地面平整度调整支腿伸出长度，保证架体在不平整施工场地的放置稳定性；架体上部设置与管道匹配的抱紧式导向定位构件，作业时可卡抱在待施工管道上，既作为架体沿管道移动的导向轨道，也能避免架体受侧向力发生倾覆，架体四周设置防护杆件，为作业人员提供完备的临边防护；配套的电动卷扬机构集成在架体下部，既可以驱动架体沿管道缓慢平稳移位，也可用于牵引提升小型施工机具、管道配件至作业平台，减少施工人员上下攀爬搬运物料的频次。设计思路上，整套结构优先考虑施工现场的拆装便捷性与适配性，所有杆件均采用工程通用的标准脚手架管材，无需定制特殊构件，现场可根据作业高度、管道管径灵活调整架体拼接尺寸，导向抱紧构件预留了足够的管径调节余量，可适配一定范围内不同外径的架空管道作业；支腿采用斜向撑杆与架体主立杆连接，形成稳定的三角受力结构，在保证架体承重能力的同时尽可能减轻整体自重，方便现场短距离人工移位调整。安装边界方面，架体组装后作业平台的有效作业宽度可满足两名施工人员同时操作，支腿展开后的最大占地宽度适配常规施工便道的通行宽度，不会过度占用场地影响其他工序通行；架体与管道连接的导向构件预留了足够的安全间隙，移位时不会刮蹭管道外防腐层，底部支腿的调节行程可覆盖常规施工现场的地面高差，无需额外对场地做大面积平整处理即可快速架设投入使用，尤其适合厂区内架空工艺管道、市政热力燃气管道的连续安装与维护作业场景。
