集成葡萄酒泵与乙二醇泵的酒用换热装置

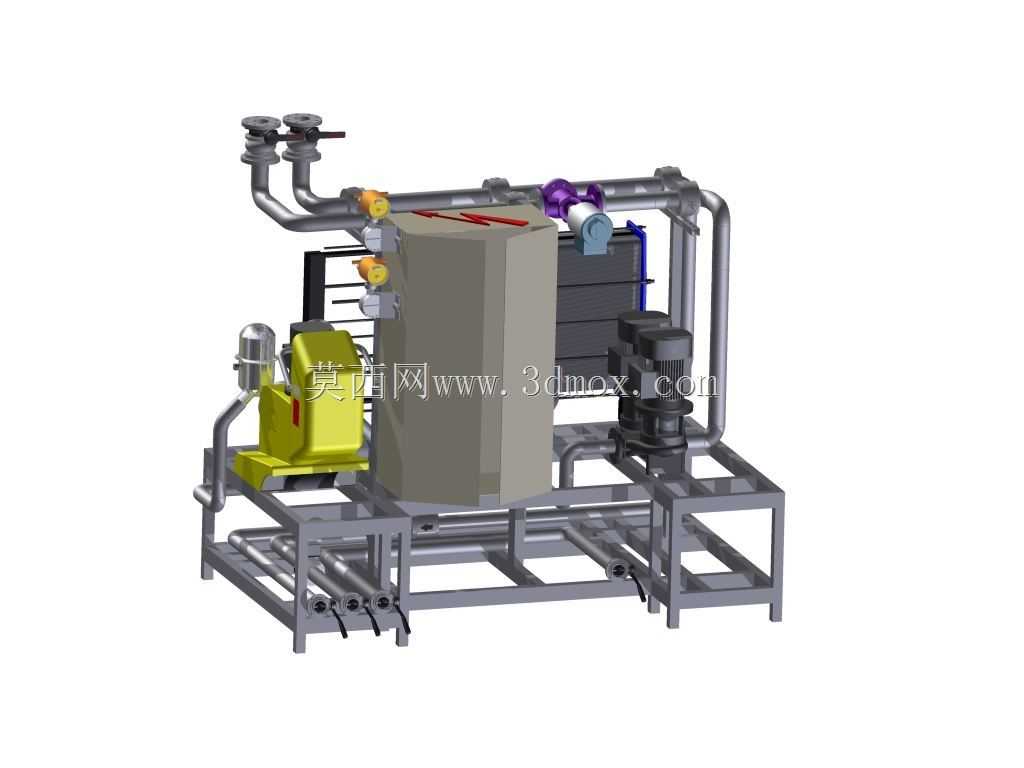

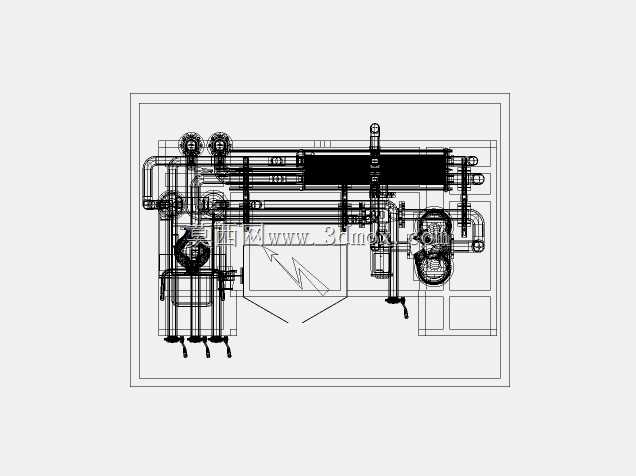

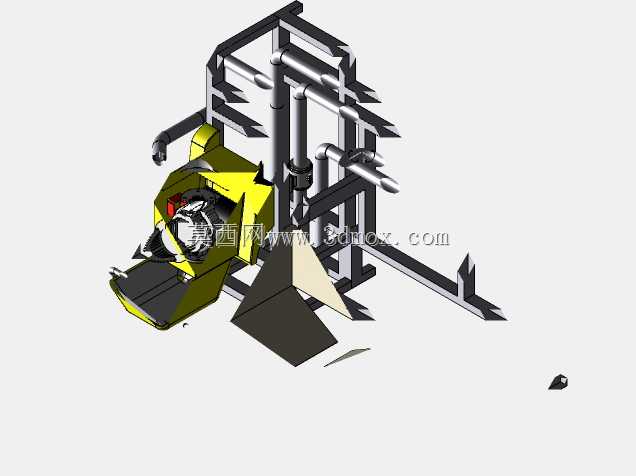

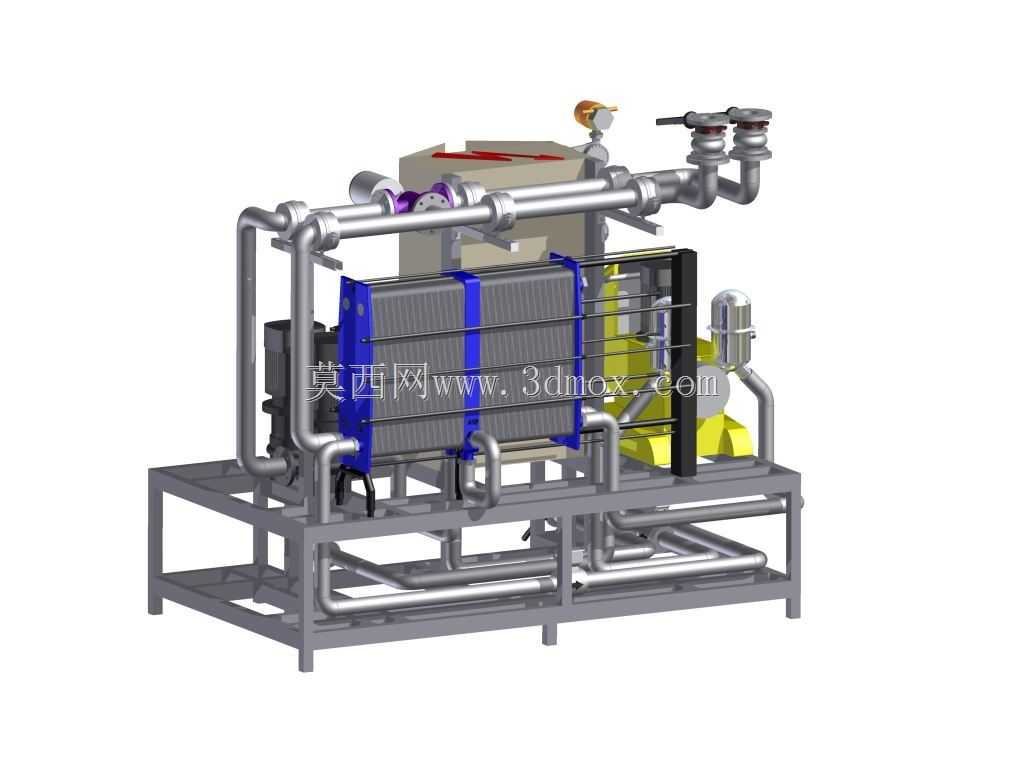

这套集成化换热装置主要应用于葡萄酒酿造生产环节，覆盖葡萄汁发酵温控、成品酒冷稳定处理、灌装前酒液温度调节等核心工艺场景，是酒庄、规模化葡萄酒生产企业实现酒液精准温控的核心配套设备。设备实际用途是通过冷媒循环完成酒液与乙二醇载冷剂的热量交换，同时集成两套独立泵组分别完成酒液输送、乙二醇冷媒循环，无需额外外接分散的泵组与管路，大幅缩减现场安装的管路排布工作量与对接漏点风险。产品功能特性上，集成的弗朗西斯卡F04型葡萄酒泵采用食品级过流材质，适配葡萄酒输送过程中的卫生要求，可避免酒液接触非食品级材质产生风味劣变，泵体运行平稳低剪切，不会破坏葡萄酒内的风味物质与胶体结构；乙二醇泵负责为换热单元提供稳定的冷媒循环动力，保障换热过程的冷媒流量稳定；配套的调节配电盘可实现两套泵组的启停控制、运行状态监测，同时预留换热温度反馈的接入点位，可外接温度传感器实现酒液出口温度的闭环调控；板换式葡萄酒交换器采用高换热效率的板片结构，换热系数远高于传统列管换热器，可快速将酒液调整至工艺要求的温度区间，满足发酵降温、冷稳定除酒石、灌装前温调等不同工艺的温控需求。产品设计思路采用集成撬装式架构，将泵组、换热器、管路、阀组、配电单元全部集成在统一的方管焊接框架上，框架底部预留地脚安装孔位，整体布局紧凑，管路走向沿框架排布整齐，既避免现场散件安装的错位问题，也方便后期设备的维护检修，各阀组操作点位、配电盘操作面均朝向操作侧，日常操作无需绕至设备背面。外形尺寸与安装边界上，整套撬装设备的长宽高尺寸适配常规酿酒车间的设备安装空间，框架底部的支撑脚高度预留了管路对接与地面清洁的操作空间，设备四周预留不小于六十厘米的操作维护通道即可满足安装要求，进出口管路均采用标准化快装接口，可直接对接车间现有酒液管路与乙二醇冷媒管路，无需现场进行复杂的管路焊接适配，设备整体重量分布均匀，无需额外做特殊承重的地基处理，普通硬化车间地面即可完成安装固定。
