德标法兰式手柄蝶阀工业结构设计

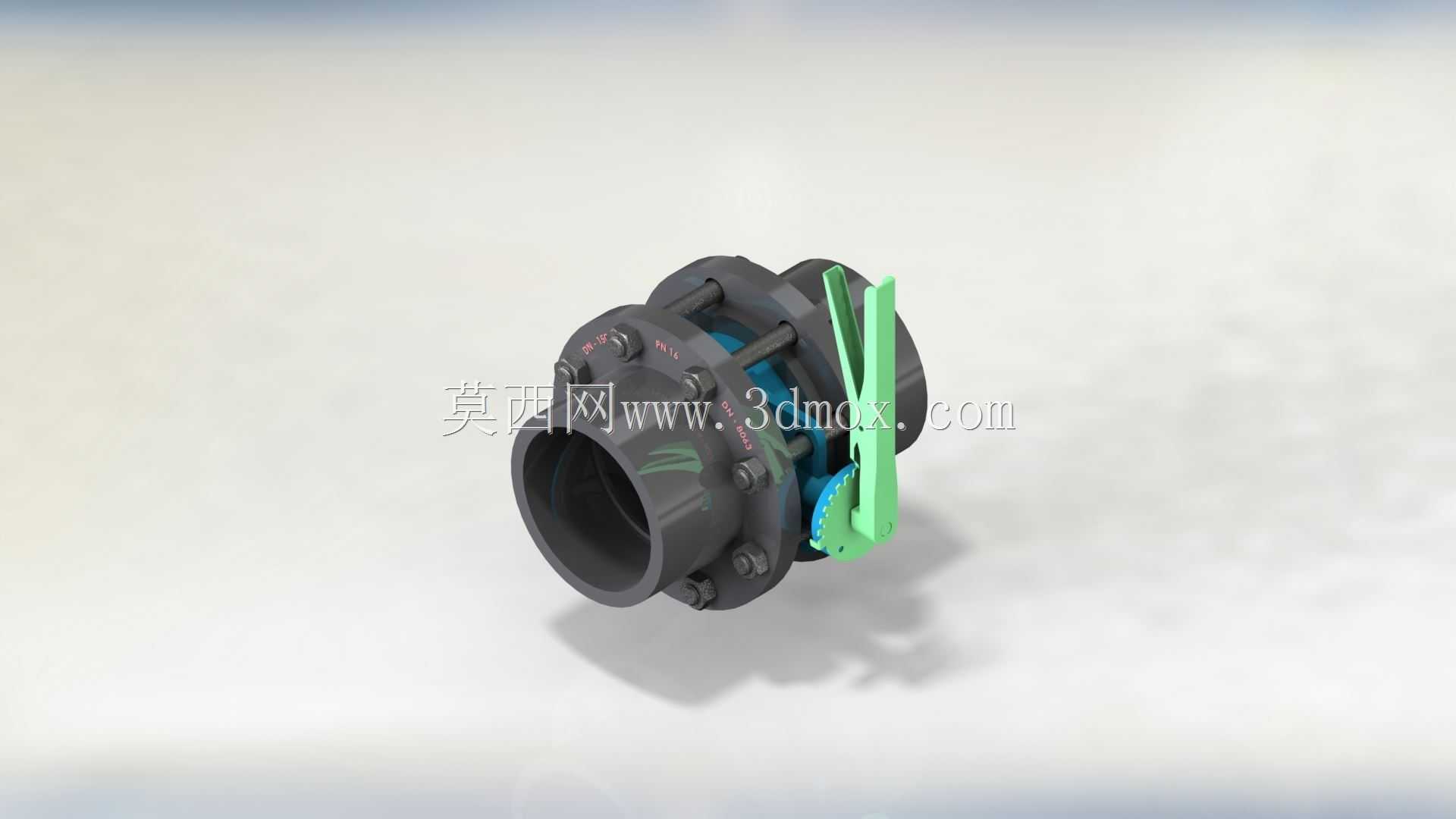

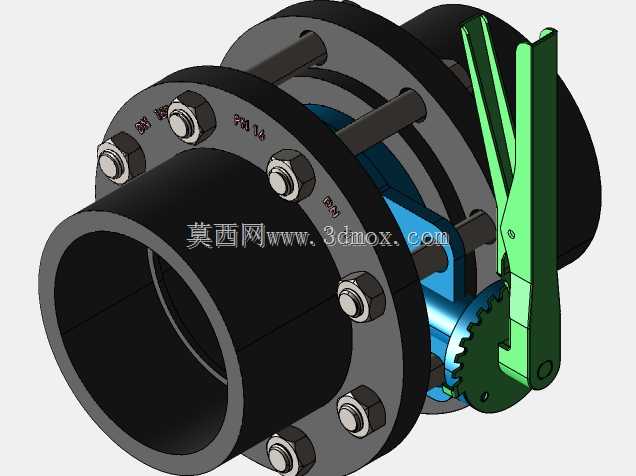

这款蝶阀主要面向工业流体管路系统的通断与流量调节场景，可广泛应用在市政给排水管网、暖通空调循环水系统、化工低压流体输送管线、一般工业水处理工段中，适配清水、轻度腐蚀性流体、压缩空气等多种常见介质的管控需求，是管路系统中承担介质通断、节流调节功能的核心控制部件。该款蝶阀采用法兰式连接结构，公称通径覆盖DN150规格，公称压力等级为PN16，完全遵循DIN-8063德标阀门设计规范，能够匹配同标准的管路法兰安装接口，无需额外加工转接件即可完成现场装配，大幅降低现场施工的改造成本与安装周期。产品采用杠杆式手柄驱动结构，手柄采用辨识度较高的浅绿色工程塑料包覆设计，操作时握持手感舒适，扳动行程对应阀板0-90度的回转角度，可通过手柄的指向位置直观判断阀板的开闭状态，无需额外加装阀位指示装置，日常巡检时可快速识别阀门工作状态，降低运维排查的工作量。阀门主体采用铸铁材质打造，阀体外部做了防腐涂装处理，可适应多数常规工业环境的防腐蚀要求，阀板与阀体之间采用软质密封结构，密封副贴合紧密，在额定压力工况下可实现零泄漏截断，有效避免管路介质跑冒滴漏的问题。设计过程中充分考虑了安装与运维的便利性，法兰连接孔位严格遵循对应通径与压力等级的标准排布，安装时只需对齐法兰孔位、加装密封垫片后锁紧连接螺栓即可完成固定，阀门整体结构紧凑，轴向安装尺寸远小于同通径的闸阀、截止阀产品，能够有效节省管路安装空间，尤其适合管廊排布紧凑、安装空间受限的工况场景。阀门的操作手柄设置在阀体侧方，操作时不会与周边管路、支架产生干涉，90度回转即可完成全开到全关的动作，操作力矩小，无需借助额外辅助工具即可手动完成开闭操作，日常开关动作便捷高效。同时产品的结构设计充分考虑了易损件更换的便利性，密封件可在不拆卸阀体法兰连接的情况下完成快速更换，大幅降低后期运维的成本与停机时长，适配工业现场连续生产的运维需求。
