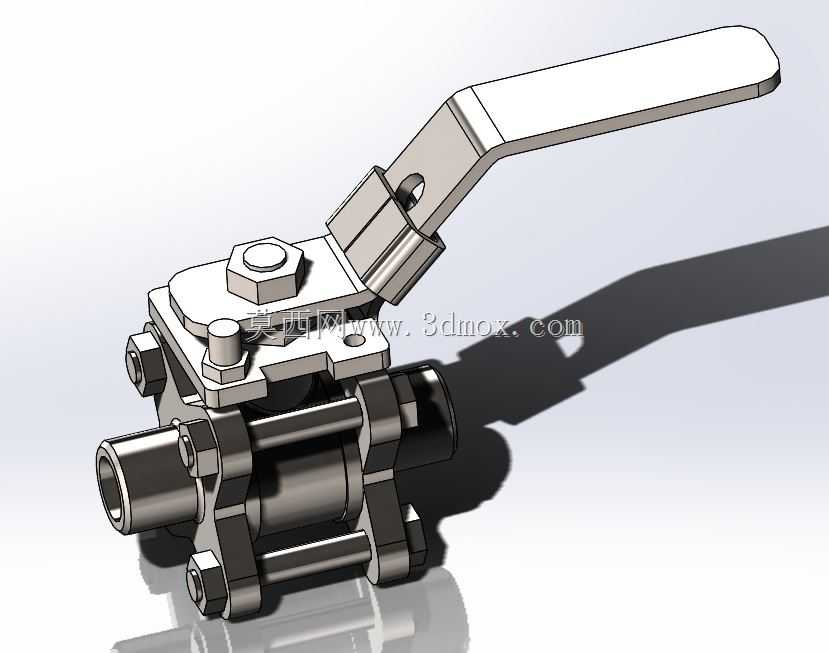

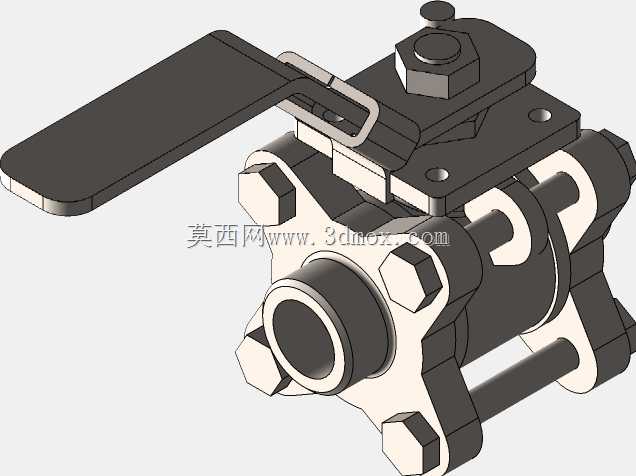

三片式手动卡套球阀工业结构设计

这款三片式手动球阀主要面向中小通径流体管路的通断控制场景，适配DN10至DN40的管路规格，可广泛应用于液压系统、气动回路、小型化工输送管路、实验室流体管线、食品级洁净输送管路等场景，承担管路介质的截断与导通功能，不适用于调节类工况，仅做全开全关操作，可适配水、液压油、压缩空气、弱腐蚀性流体等多种常规介质，在轻工制造、设备配套、小型工程安装、实验室装置搭建等领域都有较高的使用频次。产品采用三片式阀体结构设计，将阀体拆分为中间主体与两端连接段三个部分，通过四根均布的长螺栓完成整体锁紧，这种结构设计的核心优势在于后期维护时无需将阀体从管路中完全拆卸，只需松开锁紧螺栓即可取出中间的阀芯、阀杆密封组件进行密封圈更换、阀芯清洁等维保操作，大幅降低管路维保的工作量与停机时长。操作端采用加长扁平杠杆式手柄，手柄末端做圆弧过渡处理，握持施力时受力均匀，开关操作力矩小，无需借助额外辅助工具即可完成90度快速开关动作，手柄与阀杆的连接部位采用扁方定位结构，可精准传递扭矩，避免长期操作出现打滑松脱问题，阀杆部位设置多级密封结构，在阀杆转动过程中可有效杜绝介质沿阀杆间隙外漏的风险。连接端采用卡套式连接结构，安装时无需对管路进行焊接套丝处理，只需将对应外径的金属管路插入连接端，拧紧锁紧螺母即可通过卡套刃口抱紧管路完成密封固定，安装便捷且密封可靠，尤其适合现场无焊接条件的管路安装场景。整体外形紧凑，手柄处于全开状态时沿管路轴向延伸，不会占用过多径向安装空间，安装时需预留手柄转动所需的90度操作空间，避免周边构件阻碍手柄开关动作，阀体两端连接段的同轴度经过精准调校，安装后不会出现管路别劲应力集中的问题，可有效延长密封件的使用寿命。阀芯采用通孔式球体结构，全开状态下流道与管路通径完全一致，介质流经时的流阻极小，不会产生明显的压力损失，也不易积存介质杂质，球体表面做高精度抛光处理，与阀座密封圈的贴合紧密性优异，低压工况下也能实现可靠密封，阀座采用耐磨密封材质，长期频繁开关也能保持稳定的密封性能。
