DN10-200规格管路连接盲板结构设计

在工业流体输送管路系统的运维与搭建环节，盲板是用于临时或永久封堵管路端口、阻断介质流通的核心承压配件，这款覆盖DN10至DN200通径范围的盲板，适配常规中低压管路的法兰连接工况，在化工给排水、市政管网、暖通循环系统、小型工艺装置的管路改造、分段试压、端口预留作业中都有广泛应用。不同于焊接式封头，法兰连接形式的盲板拆装便捷，不需要动火作业就能完成管路端口的封闭与导通切换，非常适合需要定期调整管路布局、开展分段压力测试的作业场景，比如车间工艺管线改造时，可在待施工管段的法兰端加装对应规格盲板，实现施工段与运行段的可靠隔离，避免介质串流影响生产系统正常运行。

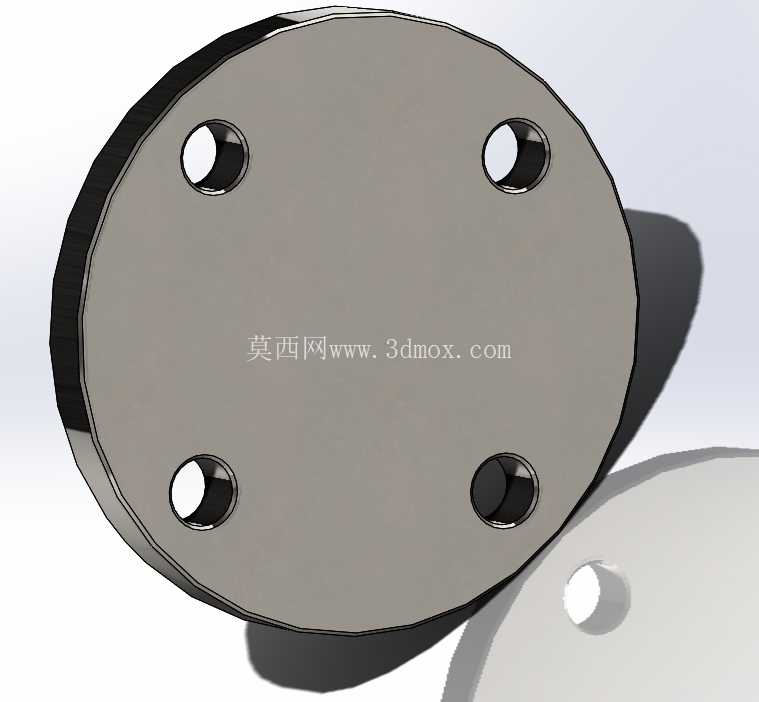

从结构设计来看，这款盲板采用圆形平板式主体结构，整体为实心承压面，没有介质流通的通孔，依靠法兰螺栓压紧密封垫片实现端面密封。主体外缘均匀分布四个螺栓通孔，孔位尺寸匹配对应公称通径下的常规法兰螺栓孔距，安装时可直接与同规格的平焊法兰、对焊法兰配对，不需要额外加工适配结构。盲板的密封面为全平面形式，适配非金属软垫片、缠绕垫片等多种常用密封件，对于中低压工况下的水、压缩空气、低压蒸汽等常规介质，都能实现可靠的密封效果，不会出现端面渗漏问题。

设计过程中首先考虑的是不同通径下的承压强度匹配，DN10到DN200的通径跨度较大，不同规格的盲板厚度随公称通径、公称压力的提升做对应梯度调整，避免大规格盲板厚度不足导致承压时出现板面变形，引发密封失效。螺栓孔的位置度公差严格控制，确保现场安装时螺栓能顺利穿入，不会出现孔位错位需要现场扩孔的情况，减少现场安装的工作量。盲板的外缘做了小尺寸的倒角处理，既可以去除加工后的锐边避免安装时划伤操作人员，也能在法兰对位时起到导向作用，让盲板能更顺畅地嵌入两片法兰的密封面之间。板面的平面度满足密封要求，加工时控制密封面的表面粗糙度，保证垫片受压后能充分填补板面微观间隙，实现均匀密封。

安装边界方面，这款盲板完全匹配对应公称通径法兰的连接尺寸，安装时不需要额外调整法兰的间距，只要在两片法兰之间放入对应规格的盲板与密封垫片，穿入螺栓后按对角顺序逐步拧紧螺栓，就能完成封堵作业。需要注意的是，不同压力等级下要匹配对应厚度的盲板，不能用低压薄款盲板替代高压厚款盲板使用，避免承压过大导致盲板变形甚至破裂。日常运维中，安装在室外管路上的盲板可根据输送介质的腐蚀特性选择对应材质，常规工况下的碳钢材质盲板做防锈处理即可满足使用需求，腐蚀介质工况下可更换不锈钢材质的同结构盲板。

在管路系统的压力测试环节，这类盲板是常用的封堵配件，测试前在管路的各个敞口端安装对应规格盲板，封堵完成后即可向管内注入试压介质，检查管路焊缝、法兰连接位置的密封性能，测试完成后拆下盲板即可恢复管路连接。对于长期预留的管路端口，安装盲板封堵比焊接封头更灵活，后续需要接出支管时，只需要拆下盲板加装配对法兰就能完成管路拓展，不需要切割焊接作业，能大幅降低后期管路改造的施工成本与作业风险。
