全零件拆解式黄铜内螺纹球阀结构展示

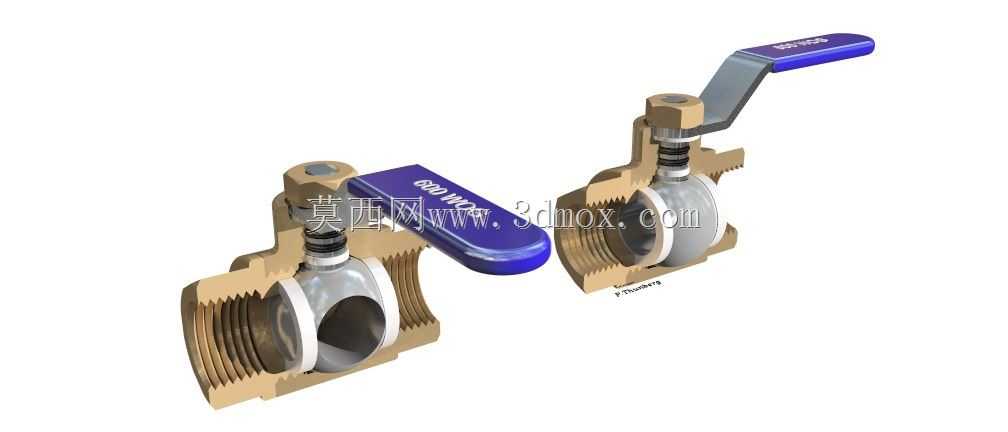

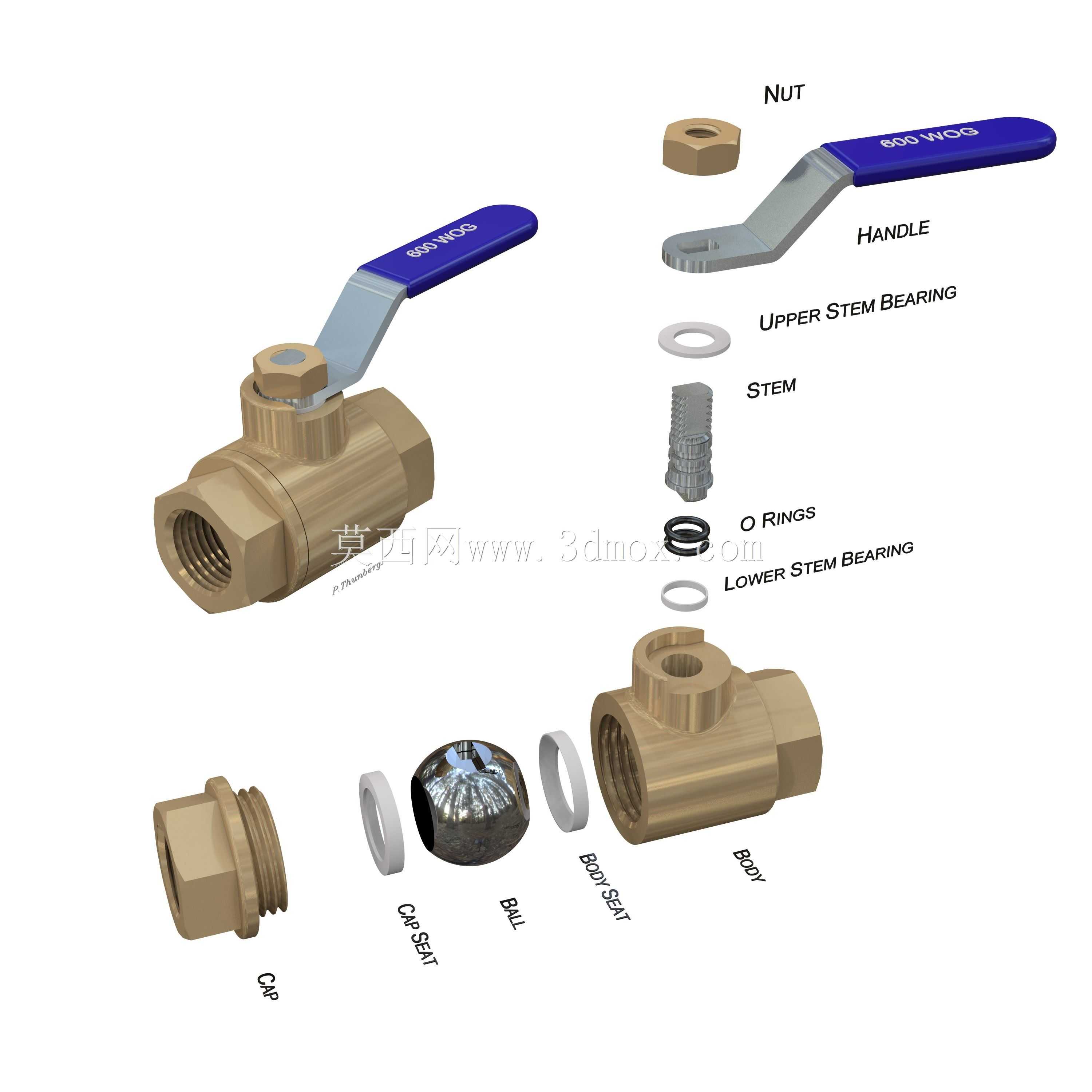

这款球阀是民用给排水、小型液压回路、低压气动输送、家装水暖管路、小型工业流体输送场景中极为常用的通断控制部件，核心作用是通过手柄的90度旋转动作，快速实现管路内流体通路的完全导通或彻底截断，相比闸阀、截止阀类产品，它的开关行程更短，操作响应更快，全开状态下流道几乎无额外缩径，流体通过时的压损极低，非常适合需要频繁快速通断、对管路压降敏感的流体输送场景。从结构设计来看，这款球阀采用了两片式黄铜锻造阀体结构，整体拆解后包含锁紧螺母、操作手柄、上下阀杆轴承、阀杆、两道O型密封圈、球体、两侧阀座密封圈、阀体端盖共十余个独立零件，所有内部零件的配合尺寸均经过精准匹配，完全符合常规民用小通径球阀的装配公差要求。阀体两端采用标准内螺纹连接接口，安装时可直接与同规格外螺纹管路、接头旋合对接，无需额外焊接或法兰转接，安装边界紧凑，整体外形沿管路轴向的长度远小于同通径的闸阀产品，径向突出尺寸仅包含手柄操作空间，在狭小的管路排布空间内也能顺利完成安装与操作。设计过程中，阀杆部位采用上下两道耐磨轴承衬套定位，既可以减少阀杆转动时的摩擦阻力，让手柄操作手感更顺滑，也能避免阀杆长期转动出现偏磨导致的外泄漏问题；两道O型密封圈沿阀杆轴向排布，形成双重密封屏障，在低压水暖、气动工况下可长期保持可靠的外密封效果；球体采用高精度抛光的金属球面，配合两侧的弹性阀座密封圈，在阀门关闭状态下可实现球面与阀座的全周贴合密封，无内泄漏风险；操作手柄采用扁位与阀杆顶端配合，通过顶部锁紧螺母压合固定，手柄长度经过力矩匹配设计，普通人无需借助额外工具即可轻松完成开关操作，手柄表面的防滑结构也能避免操作时打滑。两片式阀体通过端盖螺纹旋合压紧，装配时可先将球体、阀座预装在阀体主腔体内，再旋合端盖调整密封压紧力，既保证了密封可靠性，也方便后期拆解维护、更换磨损的密封圈或球体，整体结构兼顾了生产装配的便捷性、使用过程的可靠性与后期维护的便利性，完全适配民用及小型工业场景下低压流体输送的控制需求。
