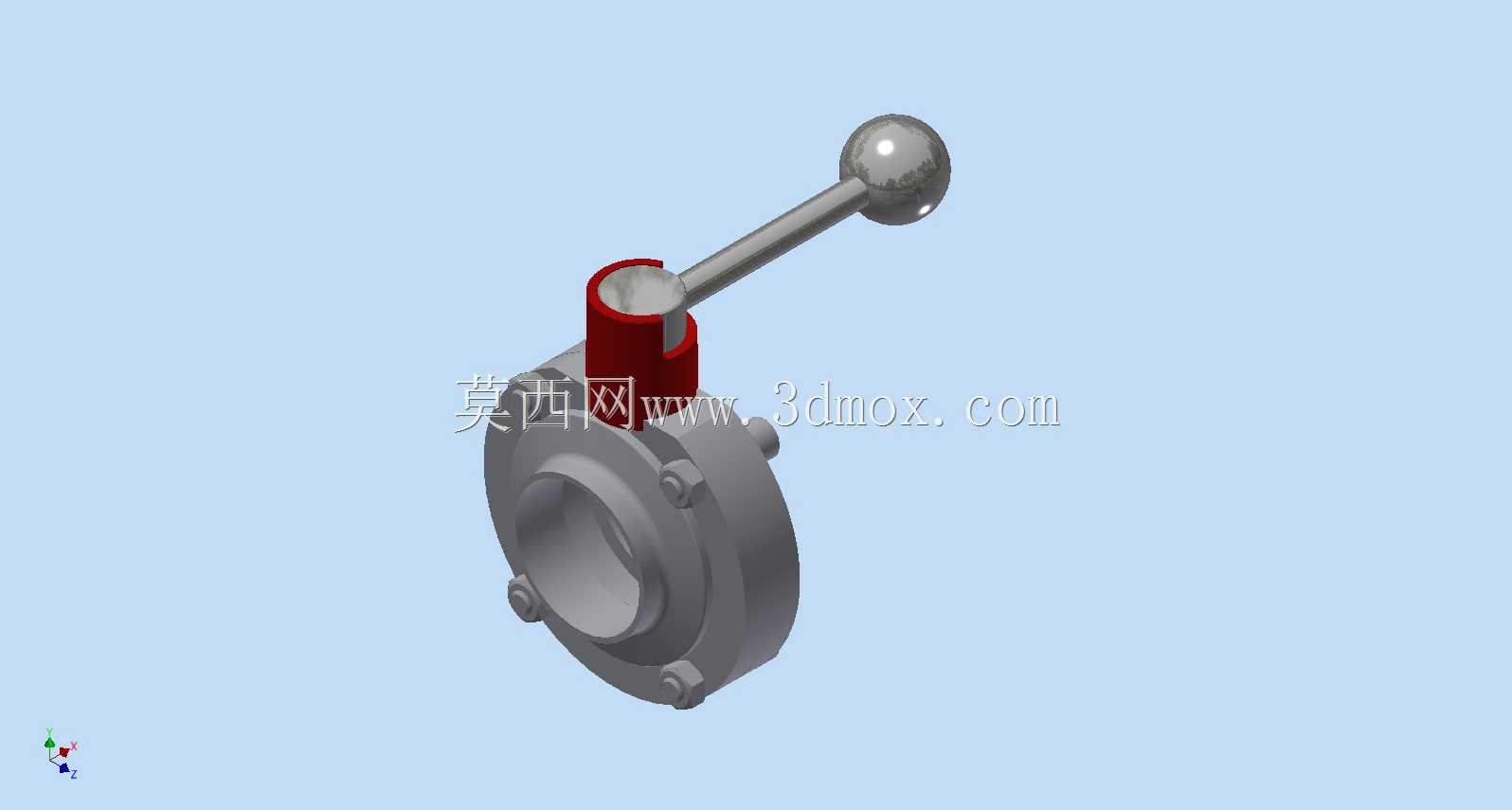

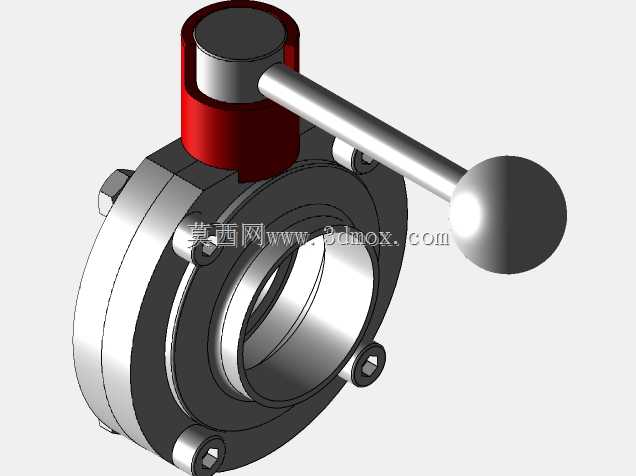

食品工业用手动卫生级蝶阀结构展示

这款手动蝶阀主要面向食品工业生产场景设计，可应用在乳制品、饮品、酿造、粮油加工等对卫生等级有严格要求的流体输送管路中，承担管路通断、介质流量调节的核心作用，适配洁净生产环境下的物料输送、CIP清洗管路切换等工况，能够满足食品生产过程中无卫生死角、易清洁、无介质残留的使用要求。从功能特性来看，该蝶阀采用手柄式手动驱动结构，操作时无需额外配置动力源，操作人员扳动端部带球形握头的操作杆即可完成阀板的90度回转，快速实现阀门的全开、全关动作，也可根据生产需要将阀板停留在中间开度，对管路内的流体流量进行线性调节，操作反馈清晰，到位后可通过定位结构锁定开度，避免管路介质压力波动导致阀板移位，影响流量控制精度。在设计思路上，这款蝶阀充分考虑食品行业的卫生要求，阀体与介质接触的表面均做平滑圆弧过渡处理，不存在凹陷、狭缝等容易积存物料、滋生细菌的结构，整体采用快装式法兰连接结构，阀体周向布置的连接紧固件可实现与管路的快速对接与拆卸，方便日常生产结束后的拆解清洗与消毒作业；操作杆与阀体衔接部位采用密封结构隔离，避免外部污染物进入阀腔污染输送介质，操作部位的红色轴套既可以清晰标识操作位置，也能起到密封防护、隔绝操作部件与阀腔的作用。从安装边界来看，这款蝶阀属于对夹式安装结构，整体轴向尺寸紧凑，安装时不需要在管路中预留过长的安装空间，阀体的圆形法兰接口可适配同口径的食品级卫生管路，安装时只需保证两端管路同轴度在允许偏差范围内，通过周向紧固件均匀锁紧即可完成安装，不会因为安装应力导致阀体变形影响密封性能；操作手柄的回转半径经过优化设计，安装后手柄操作范围内不会与周边管路、设备构件产生干涉，操作人员在生产现场可以顺畅完成阀门的开关调节动作，整体结构简单可靠，日常维护仅需定期检查密封件磨损情况即可，不需要复杂的维护保养流程，非常适合食品生产车间连续化作业的使用需求。
