DN150双偏心软密封蝶阀结构设计

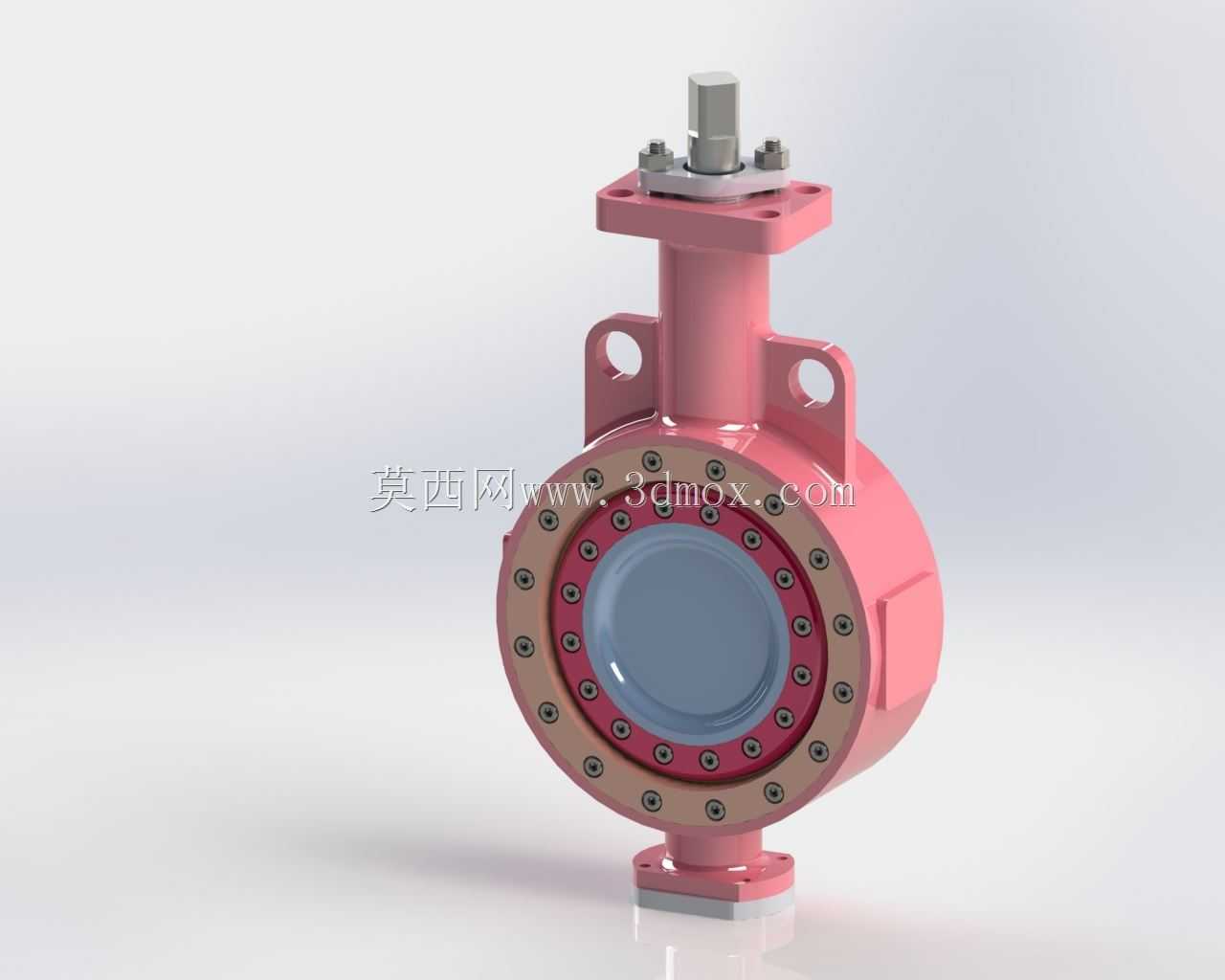

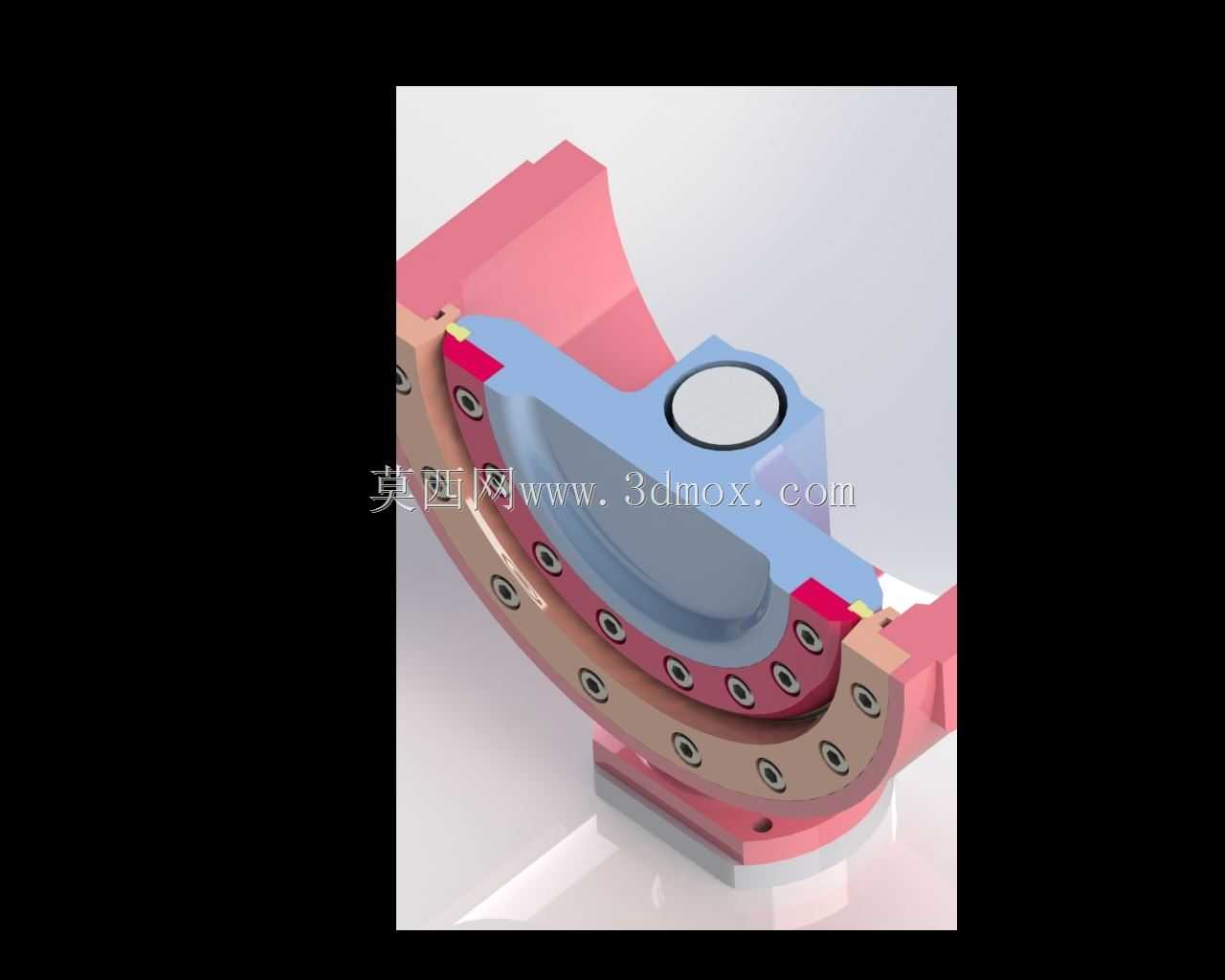

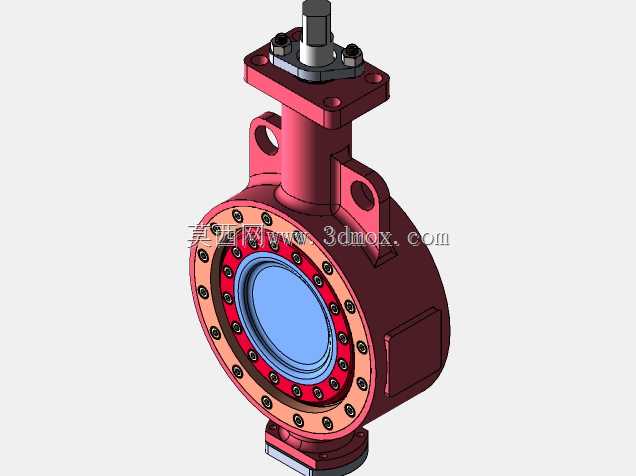

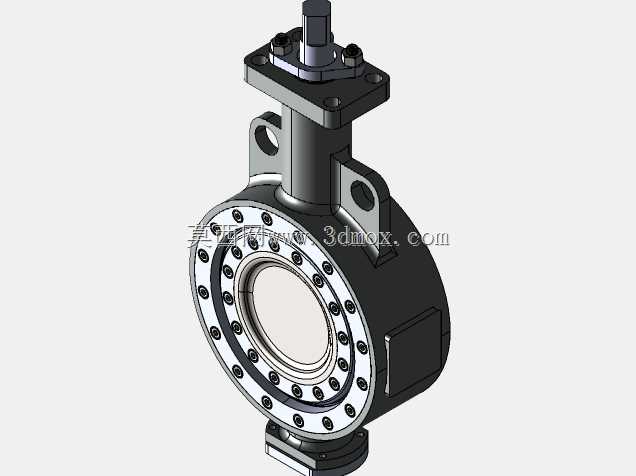

这款DN150 Class150规格的双偏心软密封蝶阀，主要应用于市政给排水、暖通空调循环水、化工介质输送、油气储运支线等工业管道系统中，承担管路介质通断与流量调节的核心功能，适配公称压力150磅级的中低压管路工况，可兼容水、油品、弱腐蚀性气体等多种常见工业介质，在常温工况下具备优异的密封可靠性。从功能特性来看，双偏心结构设计让蝶板在开启瞬间即可脱离阀座密封面，大幅降低启闭过程中密封副的摩擦磨损，相比中线蝶阀拥有更长的密封使用寿命，同时启闭扭矩更低，可适配更小规格的驱动执行器，降低整套管路控制单元的配套成本；软密封阀座采用嵌入式独特结构设计，密封压缩量均匀可控，在双向承压工况下都能实现零泄漏密封效果，有效避免管路介质内漏外漏的隐患。设计过程中，首先围绕双偏心的偏心距参数做了反复校核，第一重偏心让阀杆轴线偏离蝶板密封面中心，第二重偏心让阀杆轴线偏离管道中心轴线，两个偏心参数的匹配经过运动仿真验证，确保蝶板启闭全程无卡滞，密封面接触轨迹均匀，不会出现局部过度磨损的问题；阀体采用对夹式连接结构，整体结构紧凑，轴向安装尺寸远小于同规格闸阀、截止阀，能有效节省管路安装空间，尤其适配空间局促的管廊、设备夹层等安装场景。外形与安装边界方面，阀体上下设置带安装孔的连接支耳，可直接通过双头螺栓夹持在两片管道法兰之间，无需额外配置法兰紧固件，安装对位便捷；顶部驱动连接端采用标准方轴连接结构，可适配手动涡轮头、气动执行器、电动执行器等多种驱动装置，满足不同自动化程度的管路控制需求；阀体流道采用全通径流线型设计，介质流经时流阻系数低，压损小，能有效降低管路输送过程中的能耗损失；阀座周边均匀布置的紧固螺栓将密封压圈与阀体可靠锁紧，可根据实际工况更换不同材质的软密封阀座，适配不同温度、不同腐蚀特性的介质工况，后期维护无需整体更换阀门，大幅降低运维成本。
