外管抛丸工艺用抛丸转子结构设计

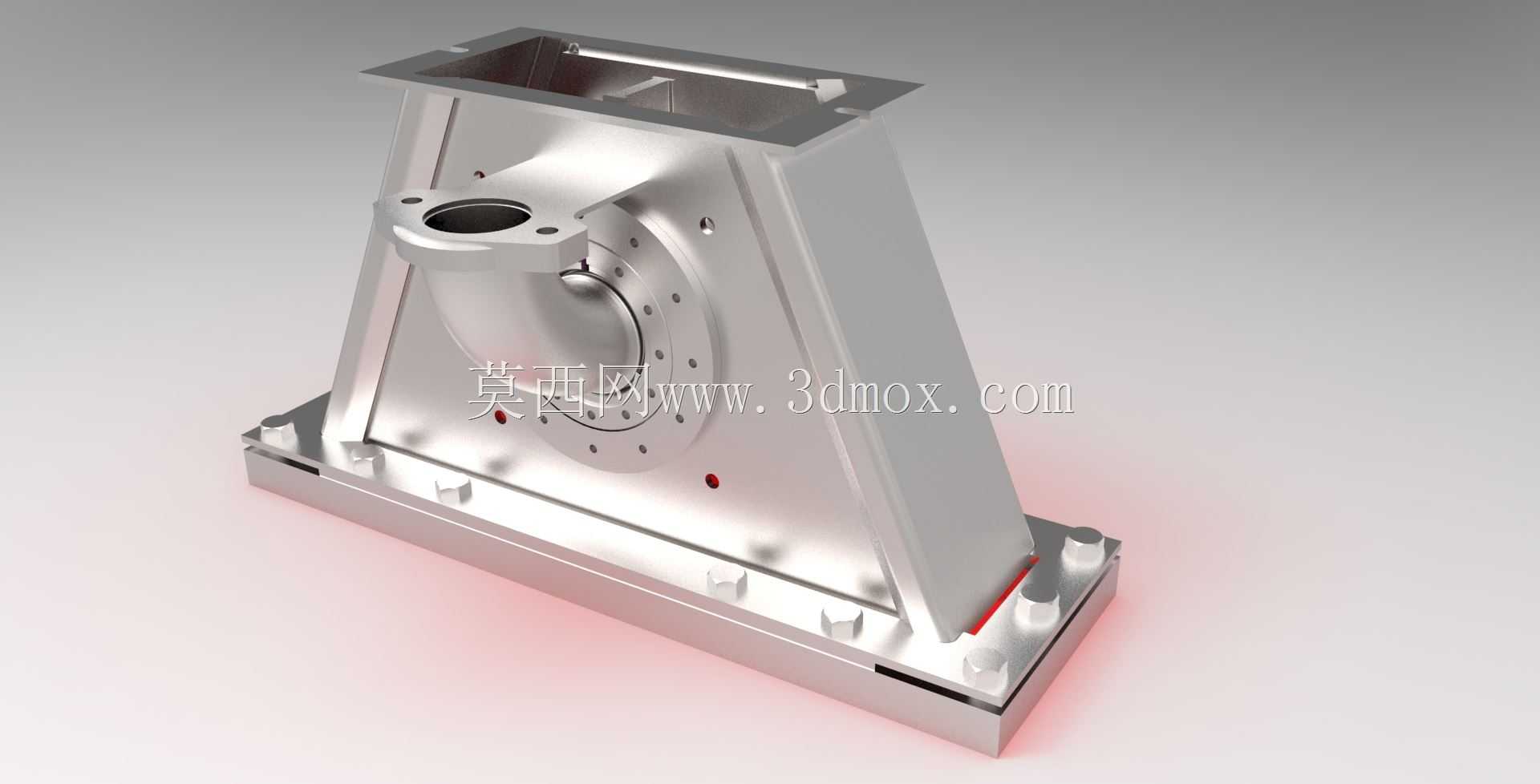

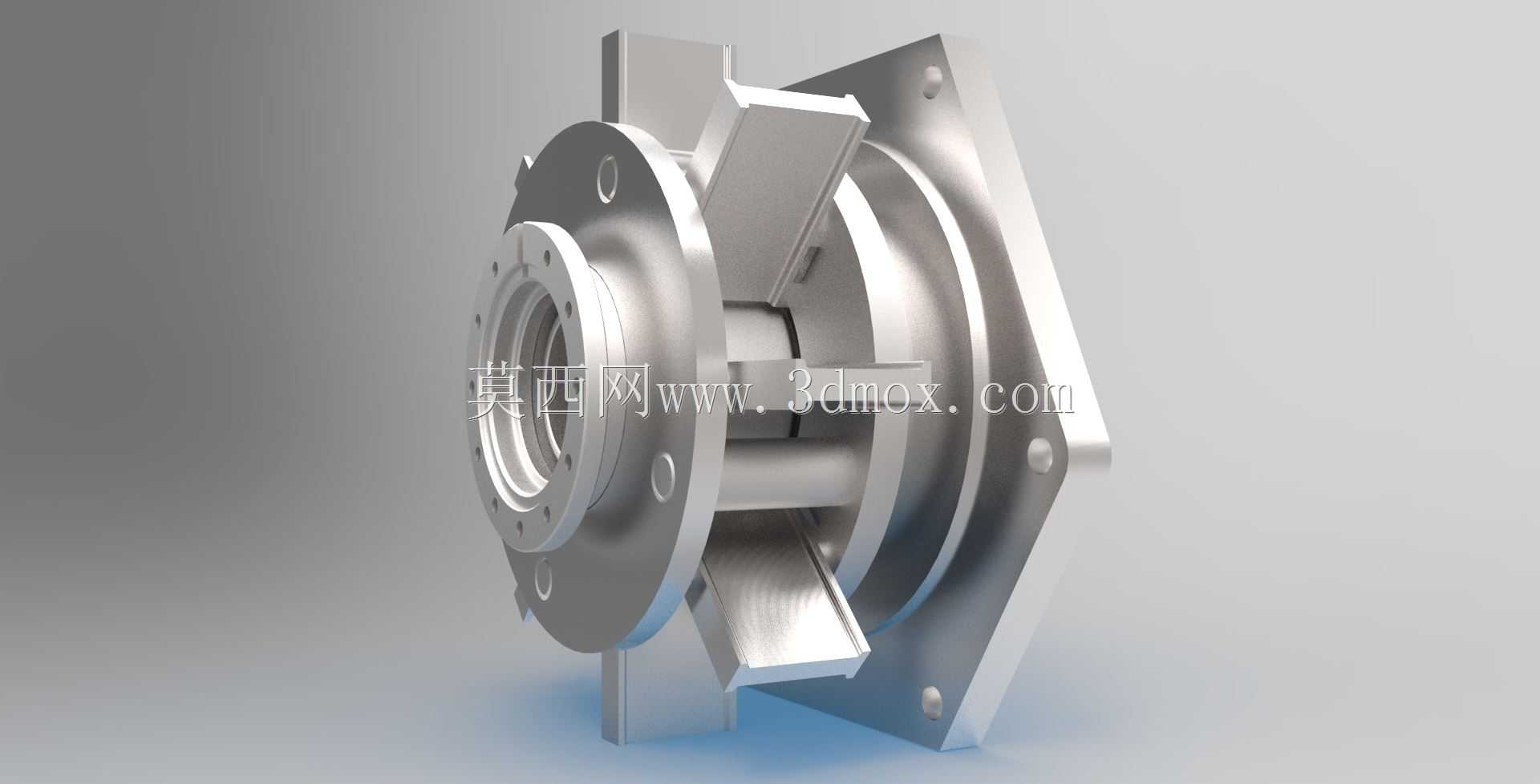

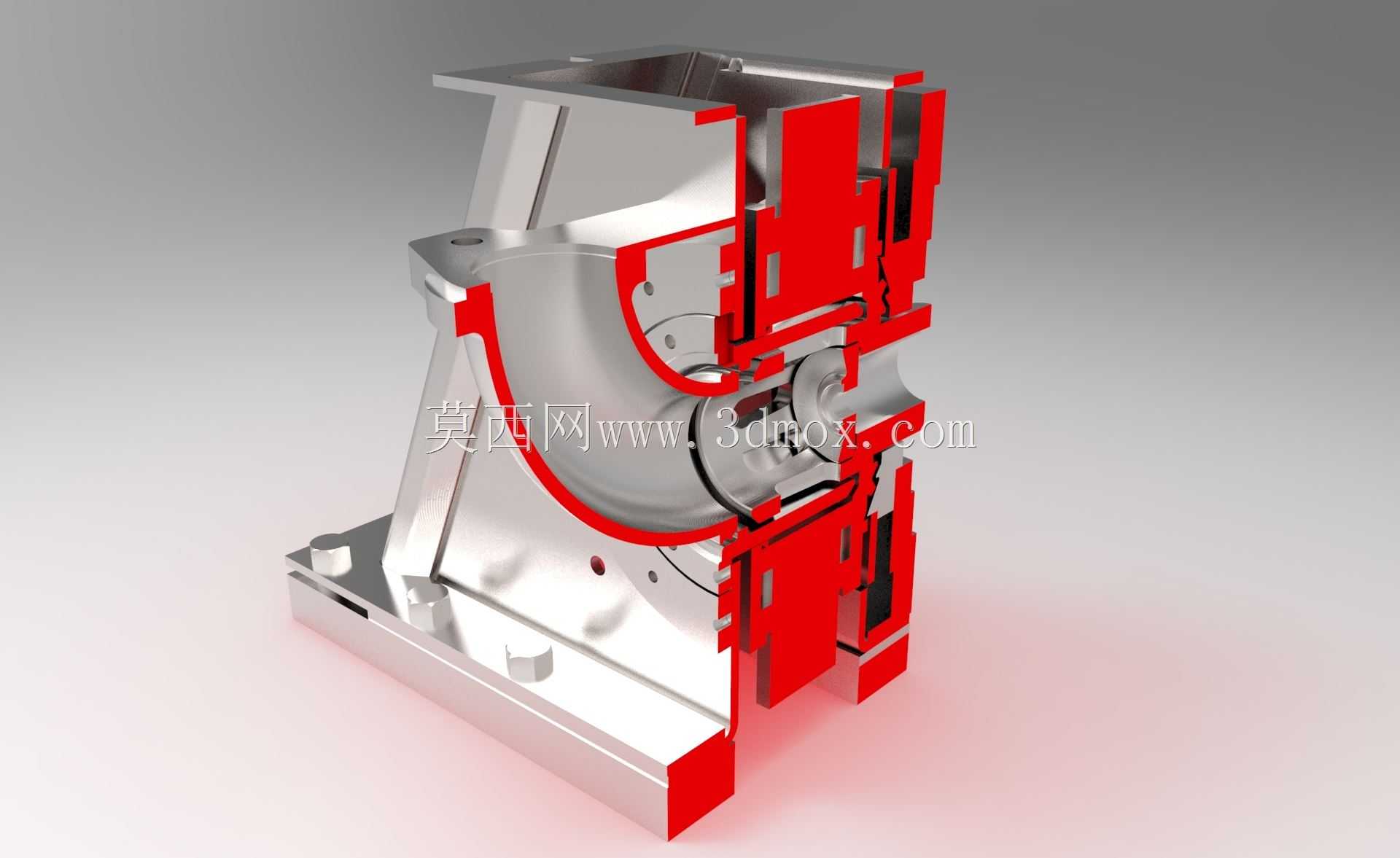

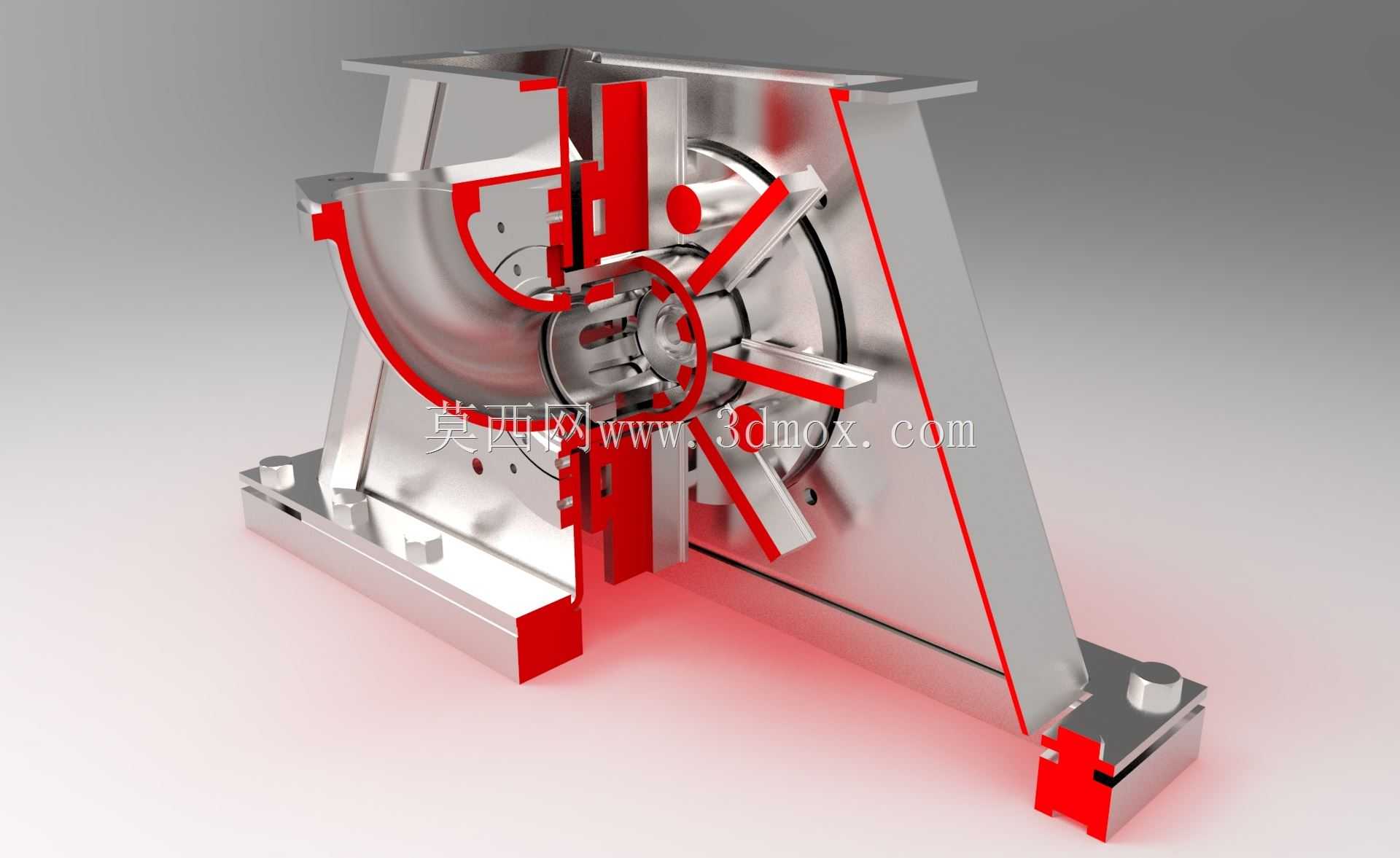

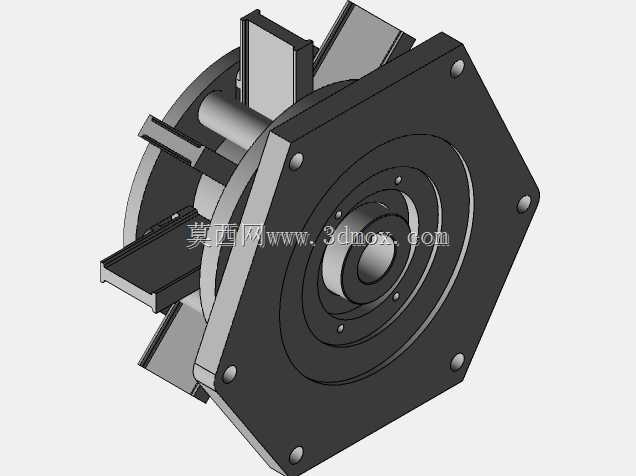

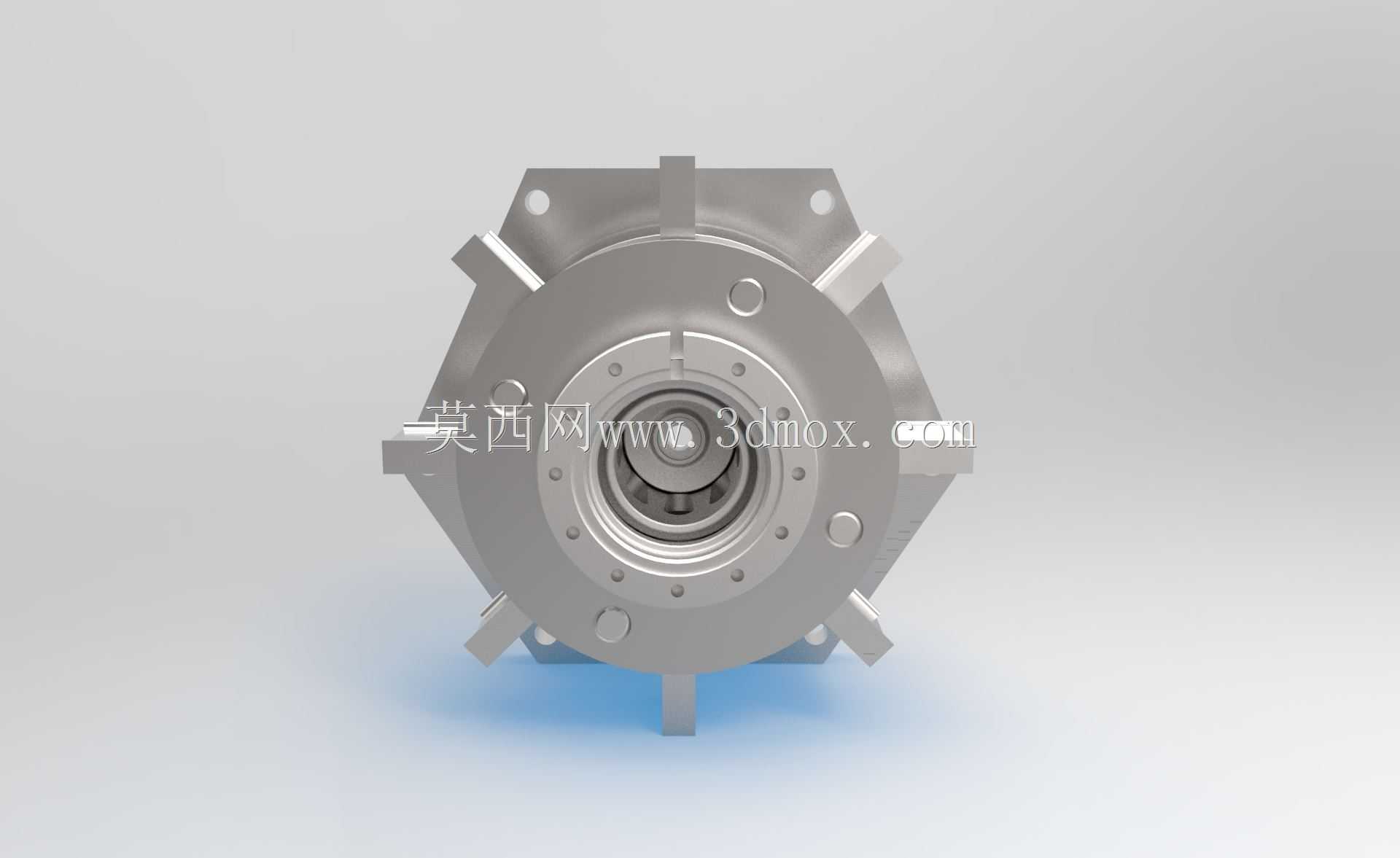

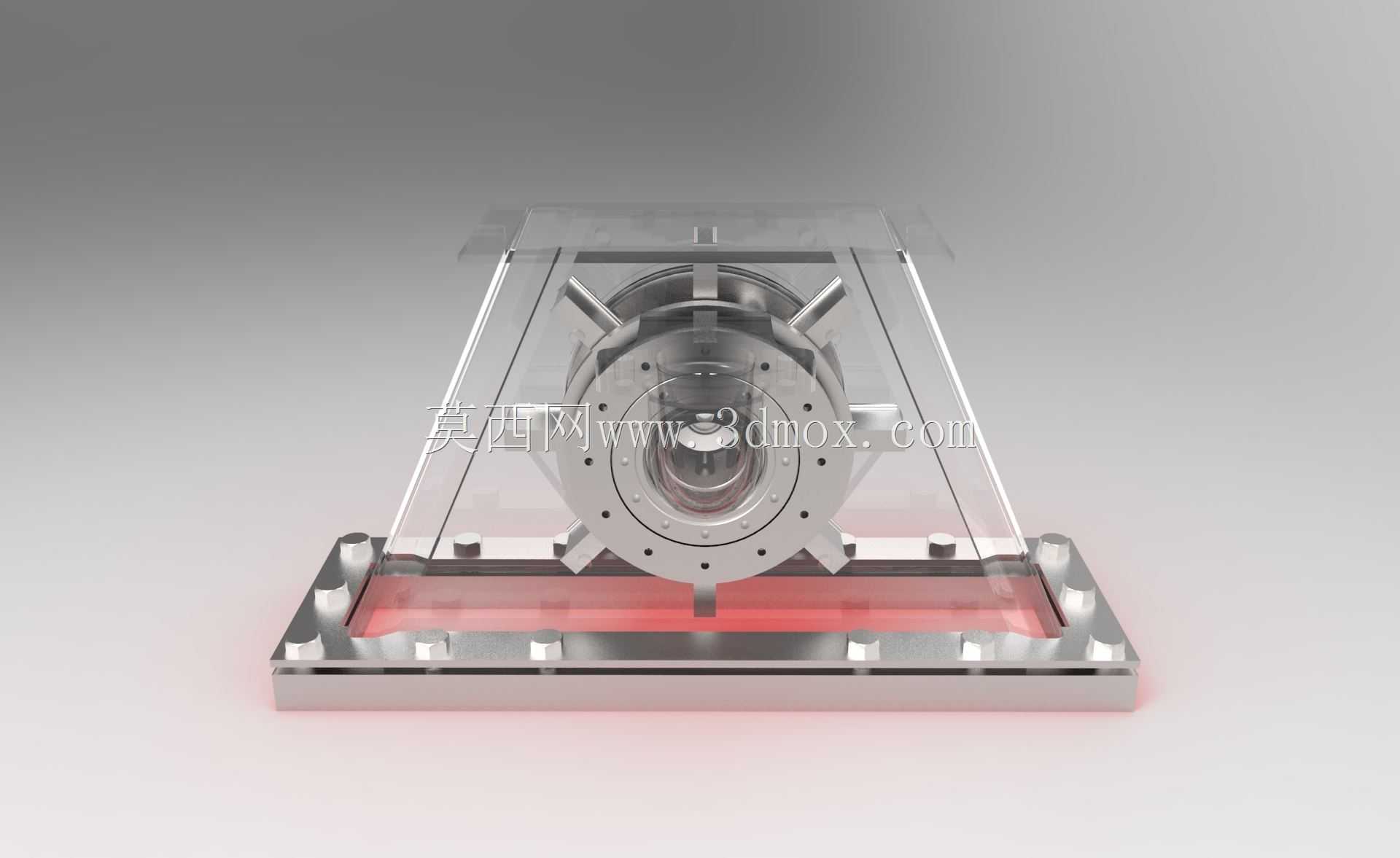

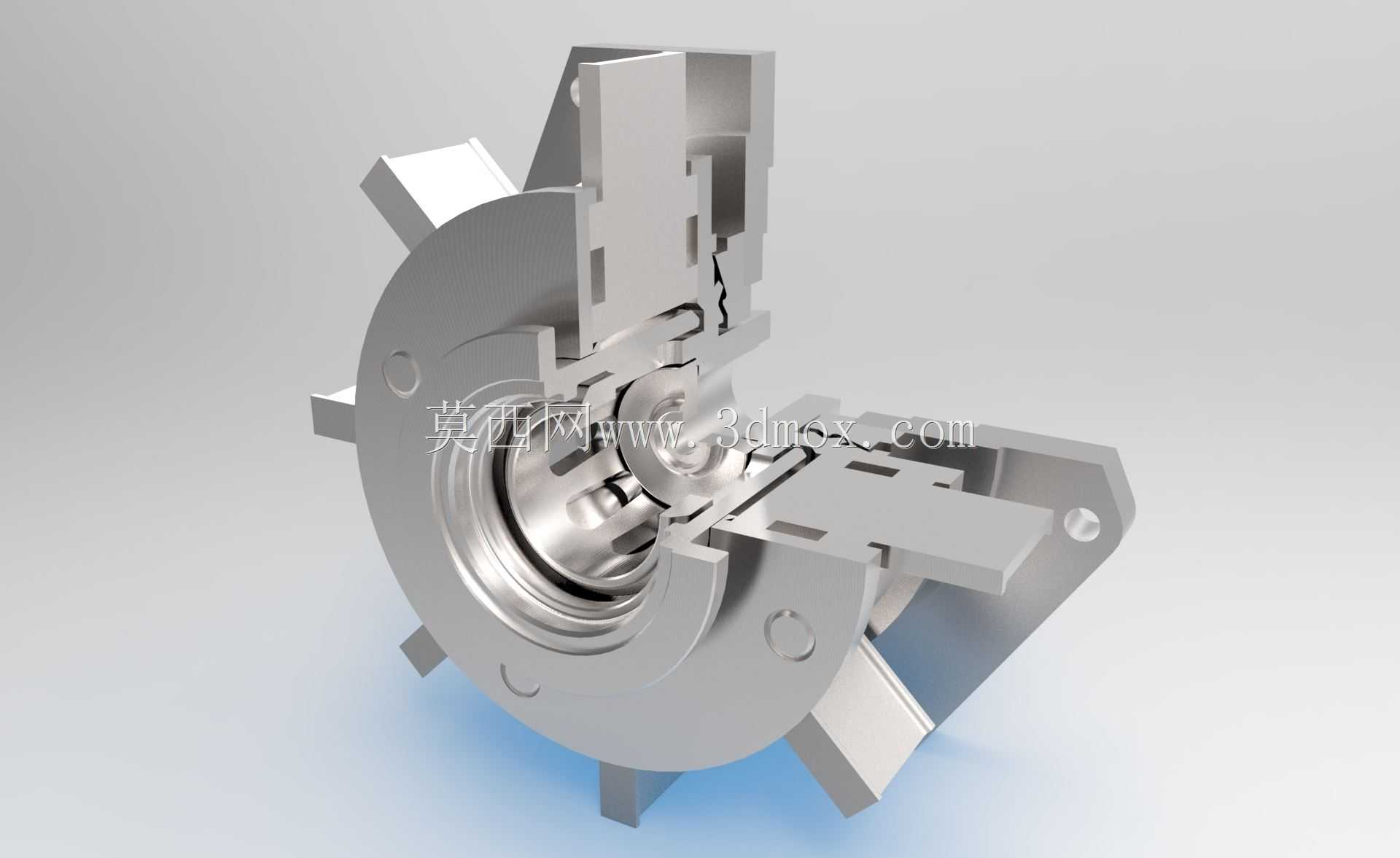

该抛丸转子是外管抛丸加工工序中的核心执行构件，主要应用于金属管材外表面的抛丸清理、强化处理场景，在管材制造、金属构件防腐预处理、五金管材加工等生产环节中承担核心抛丸作业功能，可适配连续式管材抛丸生产线的安装需求，完成对外管壁面的高速弹丸抛射作业，去除管材表面的氧化皮、锈蚀层、焊渣残留，同时在管材表层形成均匀的压应力层，提升管材的抗疲劳强度与表面涂层附着力。从功能特性来看，该转子采用对称式分料导向结构，内部设置多组径向导向叶片，可将进入转子内腔的弹丸通过高速旋转产生的离心力均匀加速，沿预设的抛射角度定向射出，抛射覆盖范围可匹配常规直径的圆形外管整周面，作业过程中弹丸流分布均匀，不会出现局部抛射过强或漏抛的问题，转子壳体采用剖分式结构设计，可快速拆分检修内部磨损的叶片与分料组件，降低日常维护的拆装难度。设计过程中，优先考虑了高速旋转工况下的动平衡性能，所有旋转部件均做对称配重处理，转子支撑座采用双侧斜撑式机架结构，可抵消高速抛射过程中产生的反向冲击力，降低设备运行时的振动幅度，延长轴承等易损件的使用寿命；内部流道经过圆弧过渡优化，减少弹丸在流道内的碰撞磨损，同时降低弹丸动能损耗，提升弹丸抛射的初速度与打击力度。在安装边界与尺寸适配方面，该转子整体采用卧式安装结构，底部安装平面预留标准螺栓固定位，可直接固定在抛丸设备的舱体侧壁安装座上，转子的抛射口中心高度可匹配常规管材输送辊道的中心高度，安装时无需额外加装调整垫块，转子的进料口可直接对接设备的弹丸下料管道，接口尺寸适配行业通用的弹丸输送管路规格，转子整体的外部轮廓尺寸充分考虑了抛丸舱内部的安装空间，两侧支撑腿的跨距经过优化，既保证支撑稳定性，又不会干涉管材的输送通道，可适配直径在一定范围内的金属管材通过，不会出现构件刮碰管材的问题。转子的所有与弹丸接触的部位均做了耐磨结构设计，易磨损的叶片、定向套部件采用可更换式结构，无需整体更换转子即可完成易损件替换，有效降低设备的长期使用成本，整体结构紧凑，运行稳定性强，可长时间连续承担抛丸作业任务，适配规模化工业生产的连续作业需求。
