蜗轮蜗杆传动法兰式手动蝶阀结构

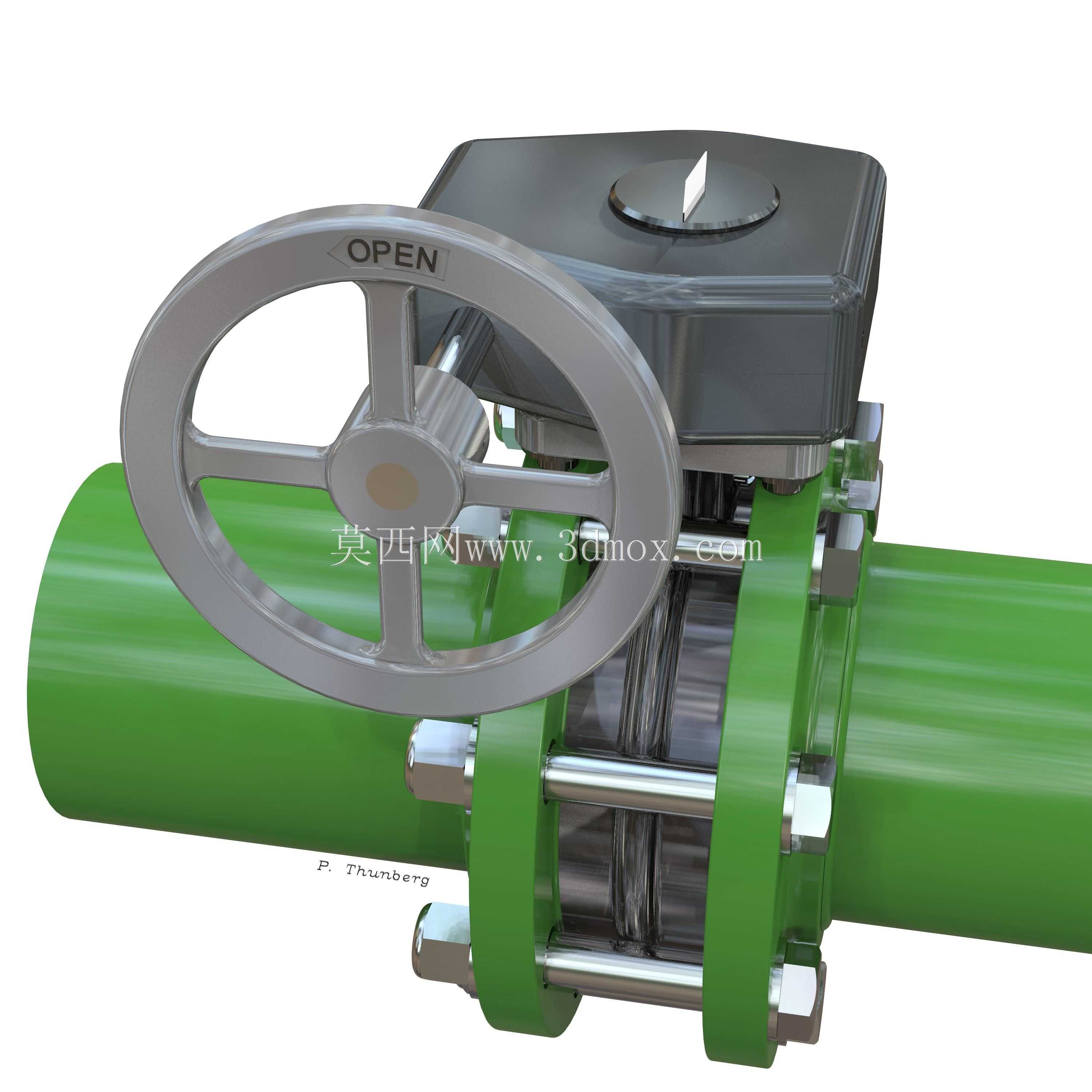

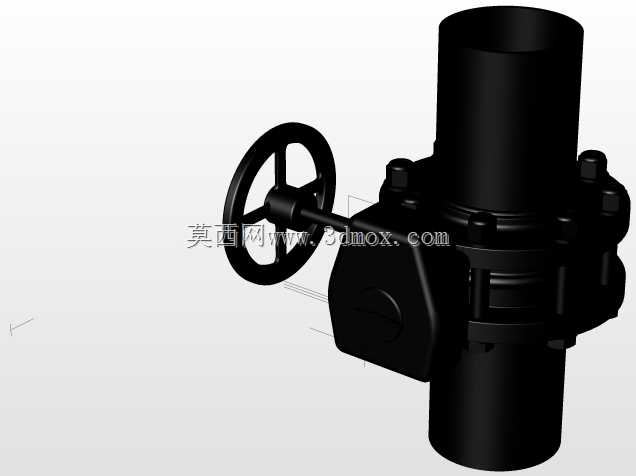

这款手动法兰式蝶阀主要应用于市政给排水、暖通循环水、化工流体输送、污水处理等工业管路系统中，作为管路通断与流量调节的核心控制部件，可适配清水、弱腐蚀性流体、低浓度浆料等多种介质的输送工况，在常温常压的通用管路场景中具备稳定的工况适配能力。该蝶阀采用蜗轮蜗杆驱动结构，顶部配置带启闭标识的手轮机构，操作人员通过转动手轮即可带动阀杆旋转，驱动阀板完成0到90度的回转动作，实现阀门从全闭到全开的状态切换，蜗轮结构自带减速增扭特性，即便在管路带压状态下，操作人员也可轻松完成启闭操作，无需额外借助辅助加力工具，手轮表面铸有OPEN方向标识，可直观判断阀门当前启闭状态，避免现场操作误判。阀门整体采用对夹法兰连接结构，两侧绿色涂装的阀体法兰可直接与管路端法兰通过螺栓组完成对接紧固，多根均布的穿装螺栓可保证法兰结合面的压紧力均匀分布，避免介质渗漏，安装时无需额外配置焊接转接件，适配常规标准法兰的管路安装边界，可直接替换同通径规格的老旧蝶阀部件，降低管路改造的施工成本。产品设计阶段对所有内部零部件做了等比例尺寸还原，阀板、阀杆、密封胶圈、蜗轮传动副、轴承衬套等内部零件均按照实际加工尺寸建模，完整还原了各部件的装配关系与运动干涉边界，阀板采用流线型弧面结构，在全开状态下可最大程度降低管路流阻，减少介质输送过程中的压力损失，密封结构采用包覆式阀座设计，阀板闭合时可与阀座形成整圈线性密封，保证阀门关闭状态下的零渗漏性能。阀体外部涂装采用工业级防腐涂层，可适应潮湿、多尘的工业安装环境，顶部的蜗轮驱动箱采用密封壳体结构，可避免外界粉尘、水汽侵入传动副内部，延长机构的维护周期与使用寿命，手轮与阀杆的连接采用键传动结构，可传递大扭矩同时避免长期操作出现的连接松旷问题，整体结构紧凑，安装占用空间远小于同通径的闸阀、截止阀类产品，适合在管路排布密集、安装空间受限的车间、管廊场景中使用。
