罗斯蒙特工业过程测量变送装置结构

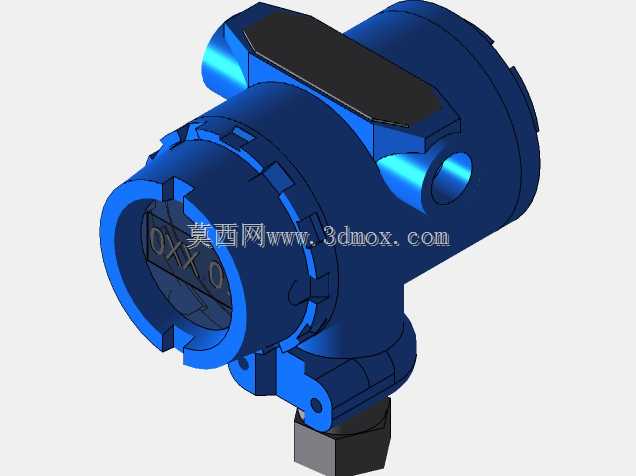

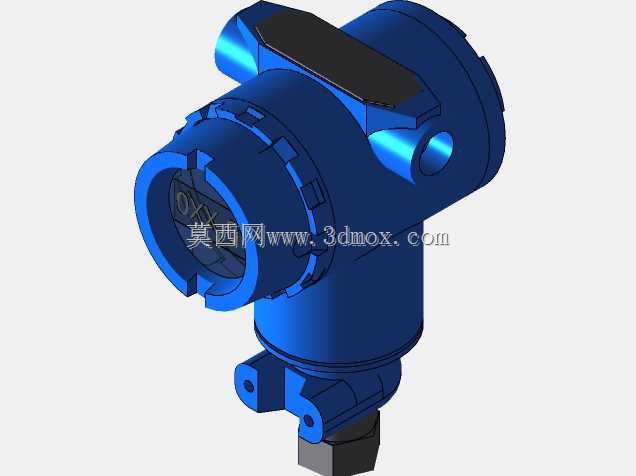

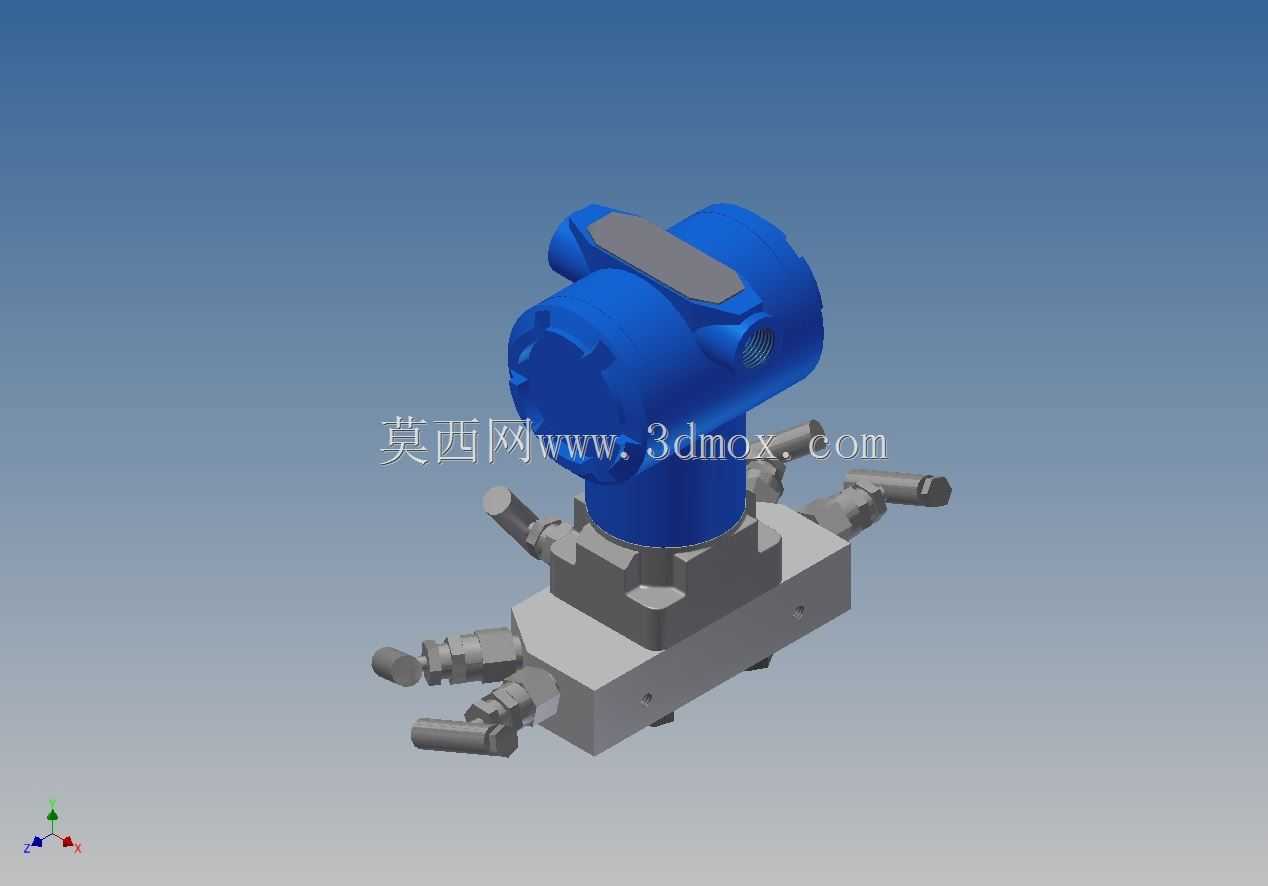

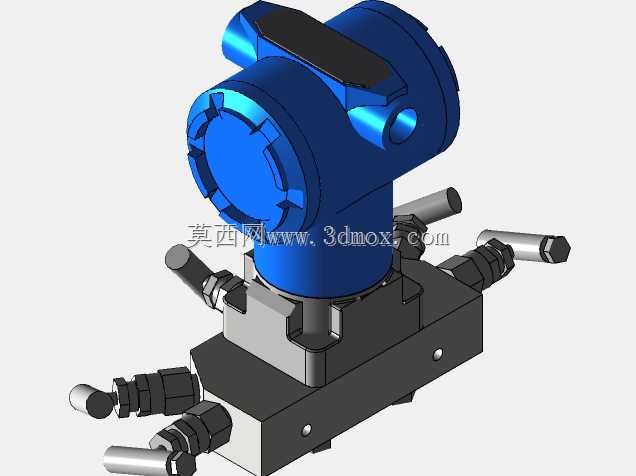

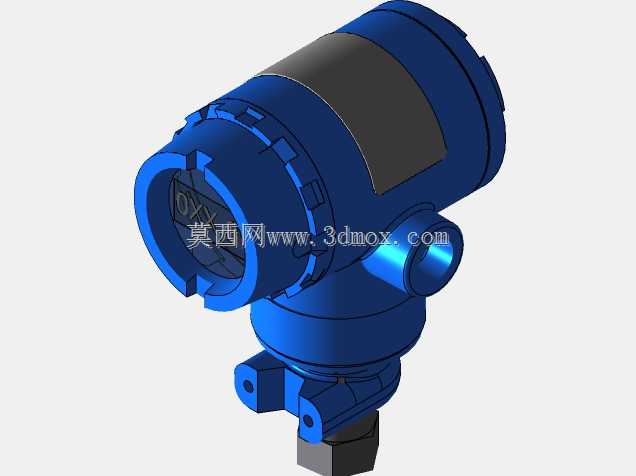

该款测量变送装置主要面向工业过程控制领域的现场检测场景，广泛应用于石油化工、电力冶金、制药水处理等行业的生产管线中，承担着流体介质的压力、差压等核心工艺参数的实时检测与信号变送功能，是生产过程闭环控制系统中不可或缺的现场感知终端设备。在实际生产场景中，这类装置通常安装在工艺管线的取压点位附近，通过配套的多组引压管路与工艺管道连通，将管线内介质的物理参数转换为标准电信号传输至中控系统，为生产运行的参数调节、安全联锁提供精准的数据支撑，其运行稳定性直接关系到整个生产流程的控制精度与安全等级。从功能特性来看，装置上部的蓝色变送表头集成了信号采集、运算处理、数显输出与通讯模块，能够对引压管路传递来的微弱物理信号进行高精度放大与温度补偿，有效抵消现场环境温度波动、管路振动带来的测量误差，保障复杂工况下的测量准确性；下部的灰色阀组基座集成了多组截止阀与排污通路，既可以实现引压通路的通断控制，也能在设备维护时完成泄压、排污、零点校准等操作，无需拆卸主设备即可完成日常运维工作，大幅降低现场维护的工作量与作业风险。在设计思路上，该结构采用模块化分体设计思路，变送表头与阀组基座通过标准法兰接口连接，可根据不同的测量量程、介质特性灵活更换适配的表头模块，阀组部分的接口布局充分考虑现场安装的操作空间，各个阀门的操作手柄朝向外侧预留足够的扳拧空间，避免安装后出现操作干涉的问题。外形结构上，整体采用紧凑式布局设计，上部表头为圆润的防爆壳体结构，满足工业现场的防爆防护要求，下部阀组基座为方正的金属加工件，底部与侧部分别预留标准安装螺纹孔与引压接口，安装时可直接通过基座底部的固定孔位安装在现场的仪表支架上，安装边界充分适配常规工业仪表支架的安装尺寸，引压接口的间距符合行业通用的安装规范，能够直接匹配现有工业现场的取压管路布局，无需额外加工转接配件即可完成现场装配，有效缩短现场施工的周期。
