焊接框架集成式工业管路调压输送装置

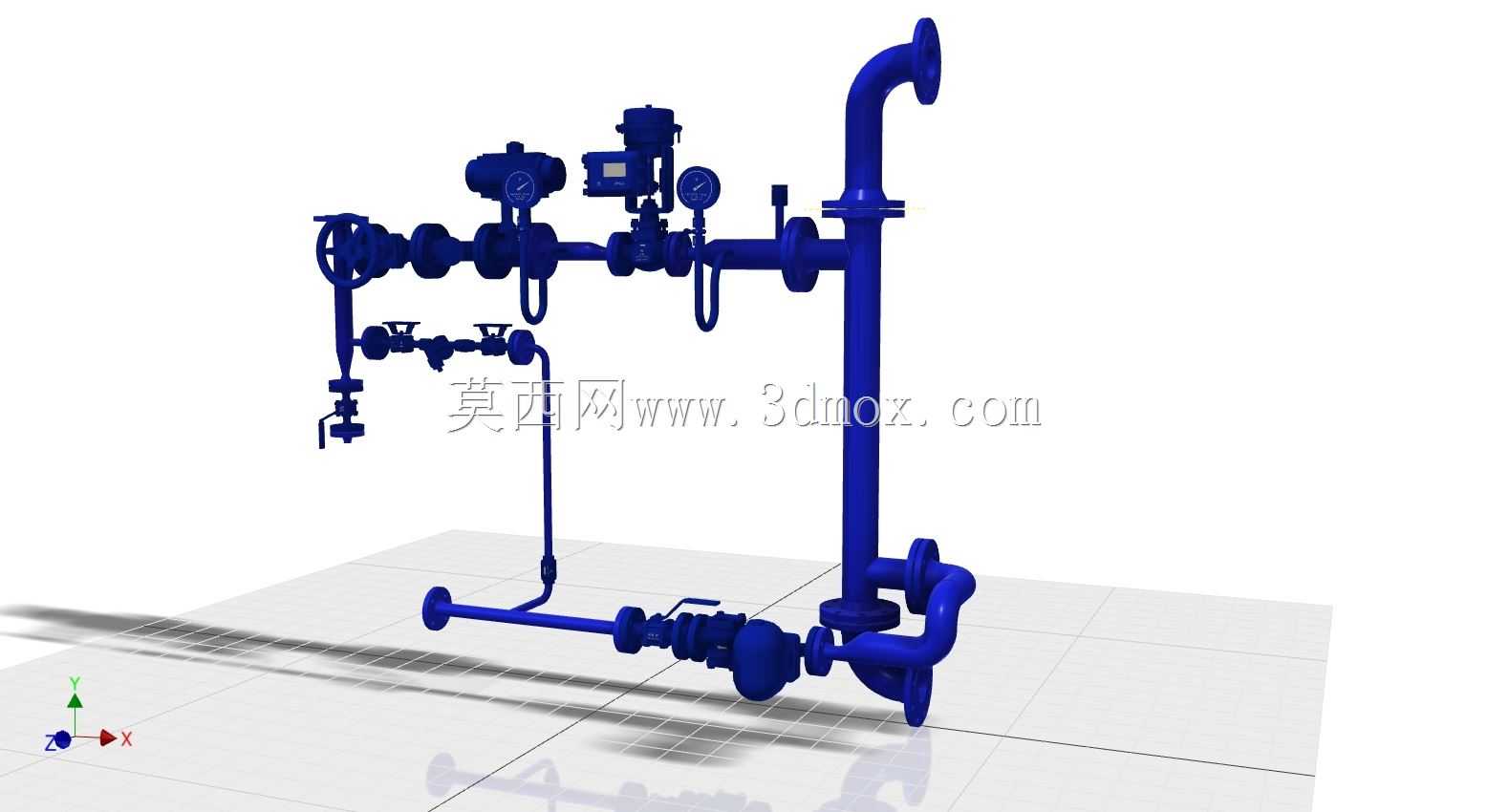

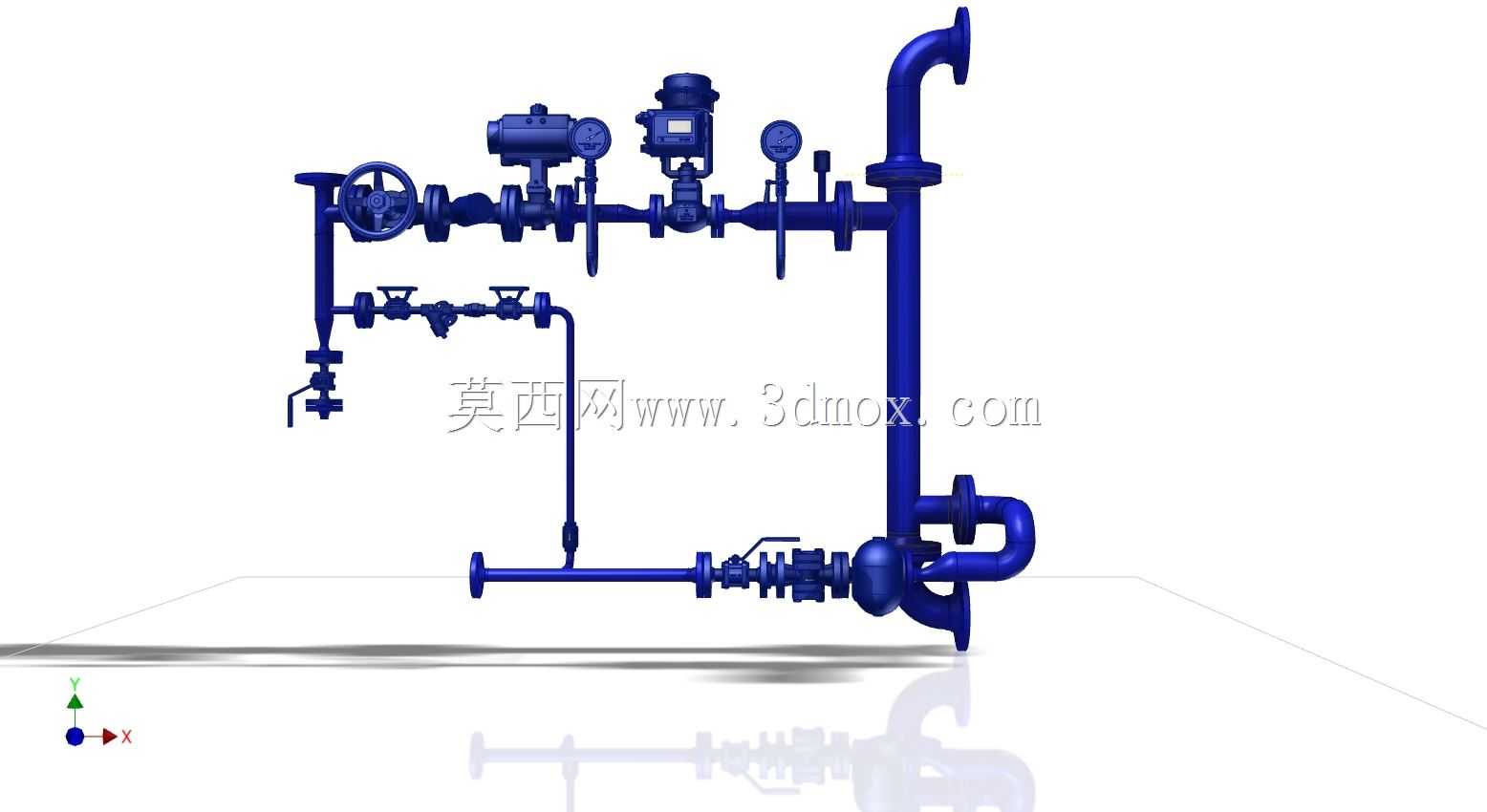

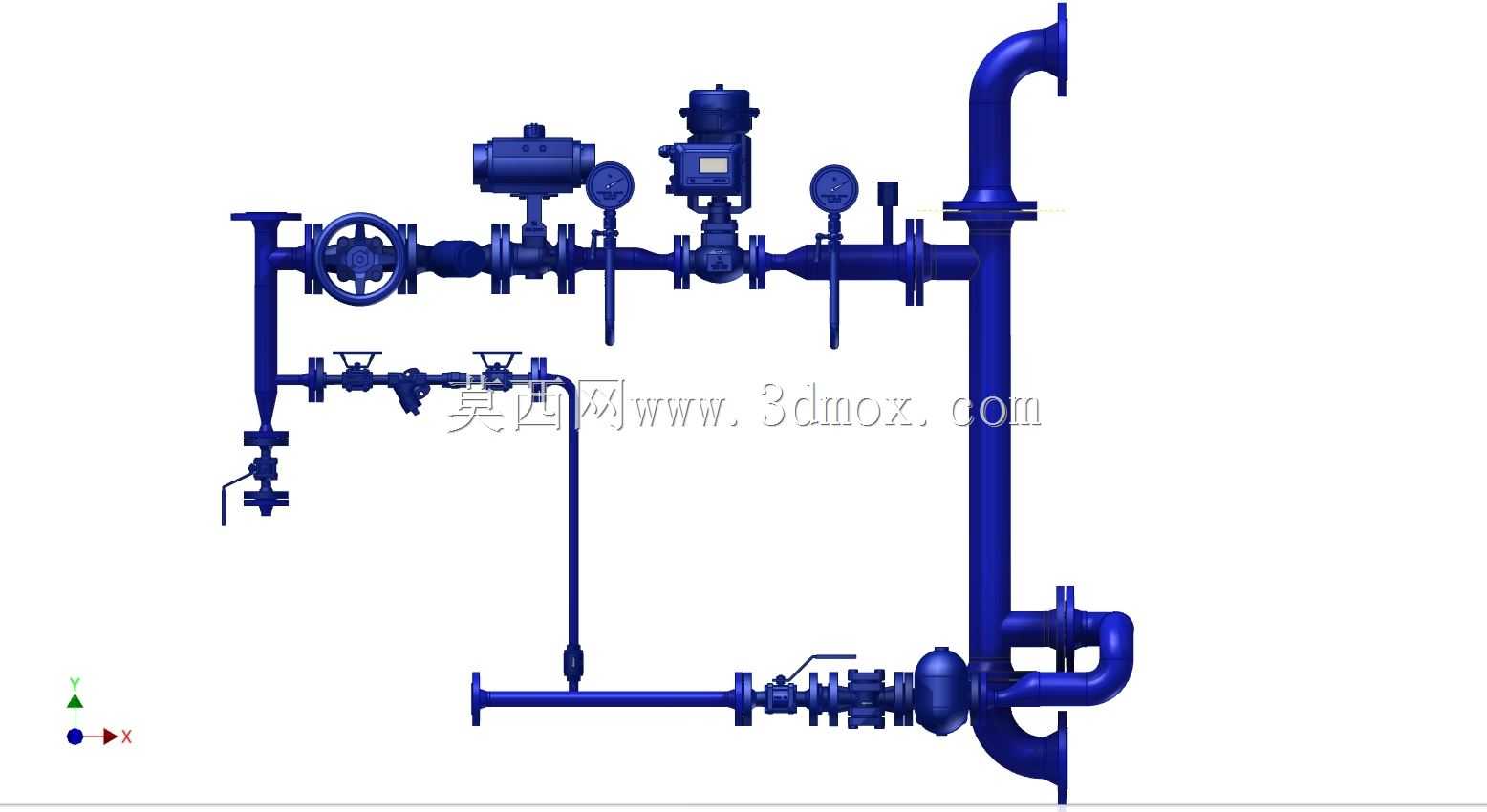

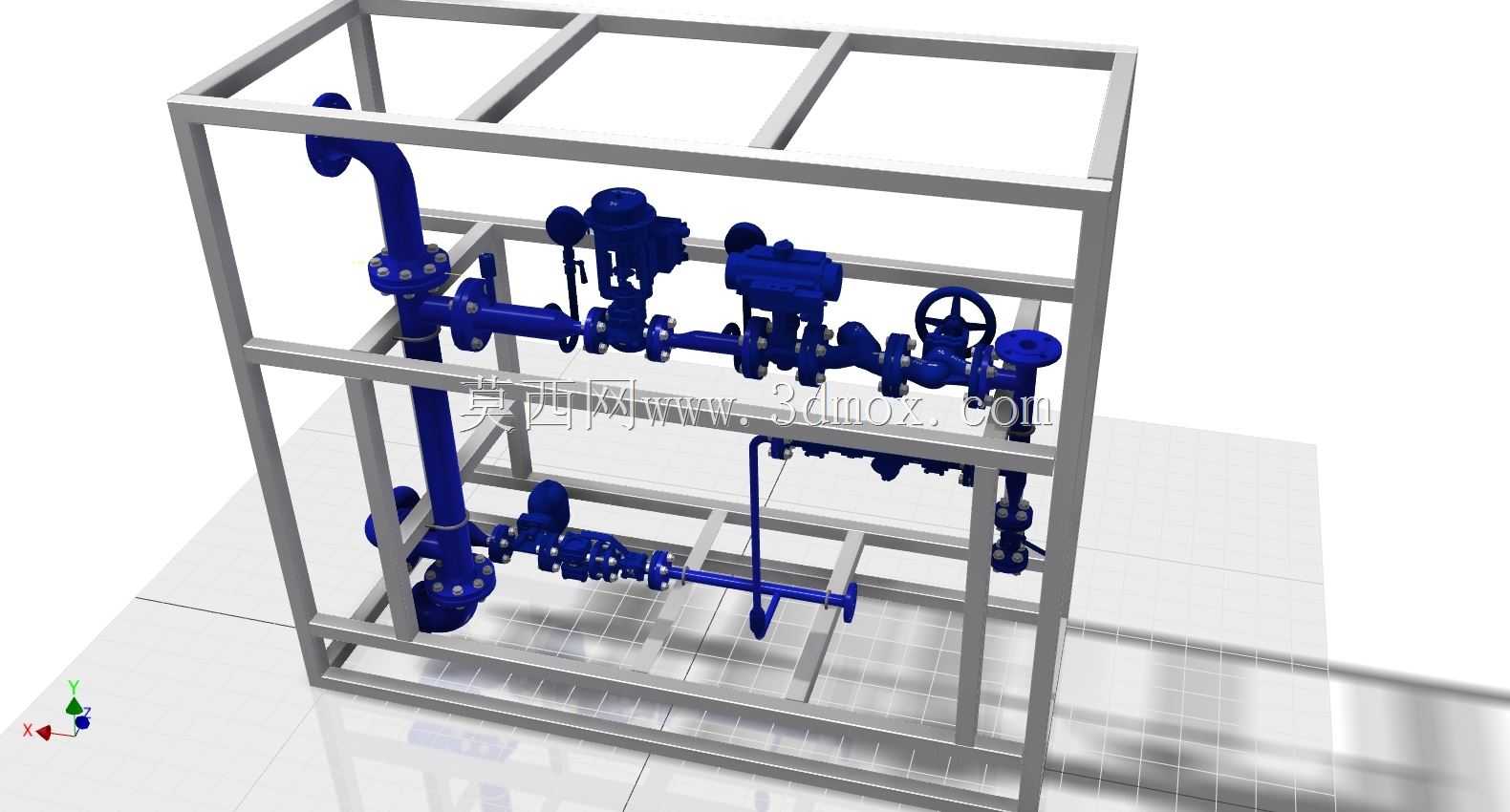

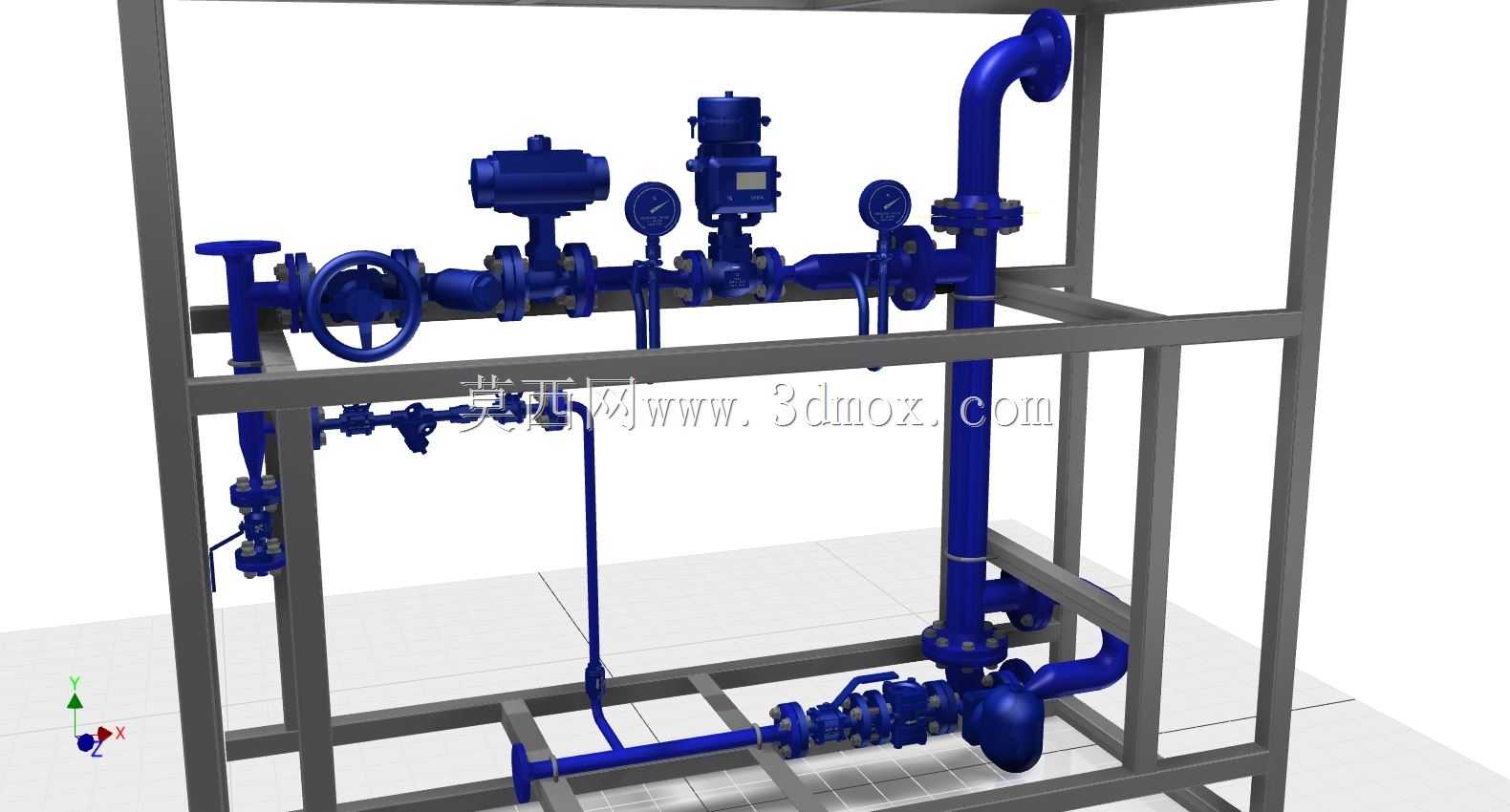

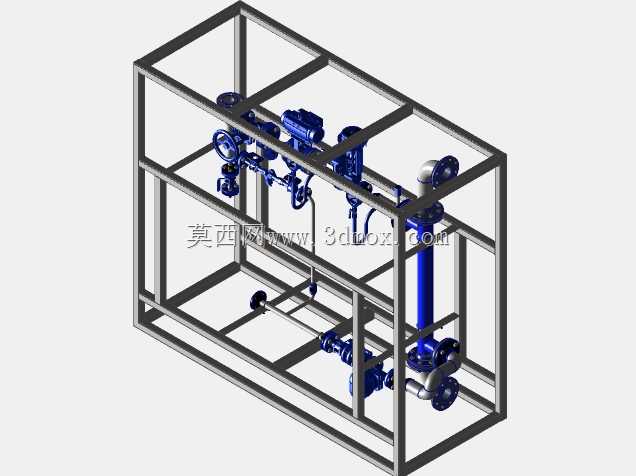

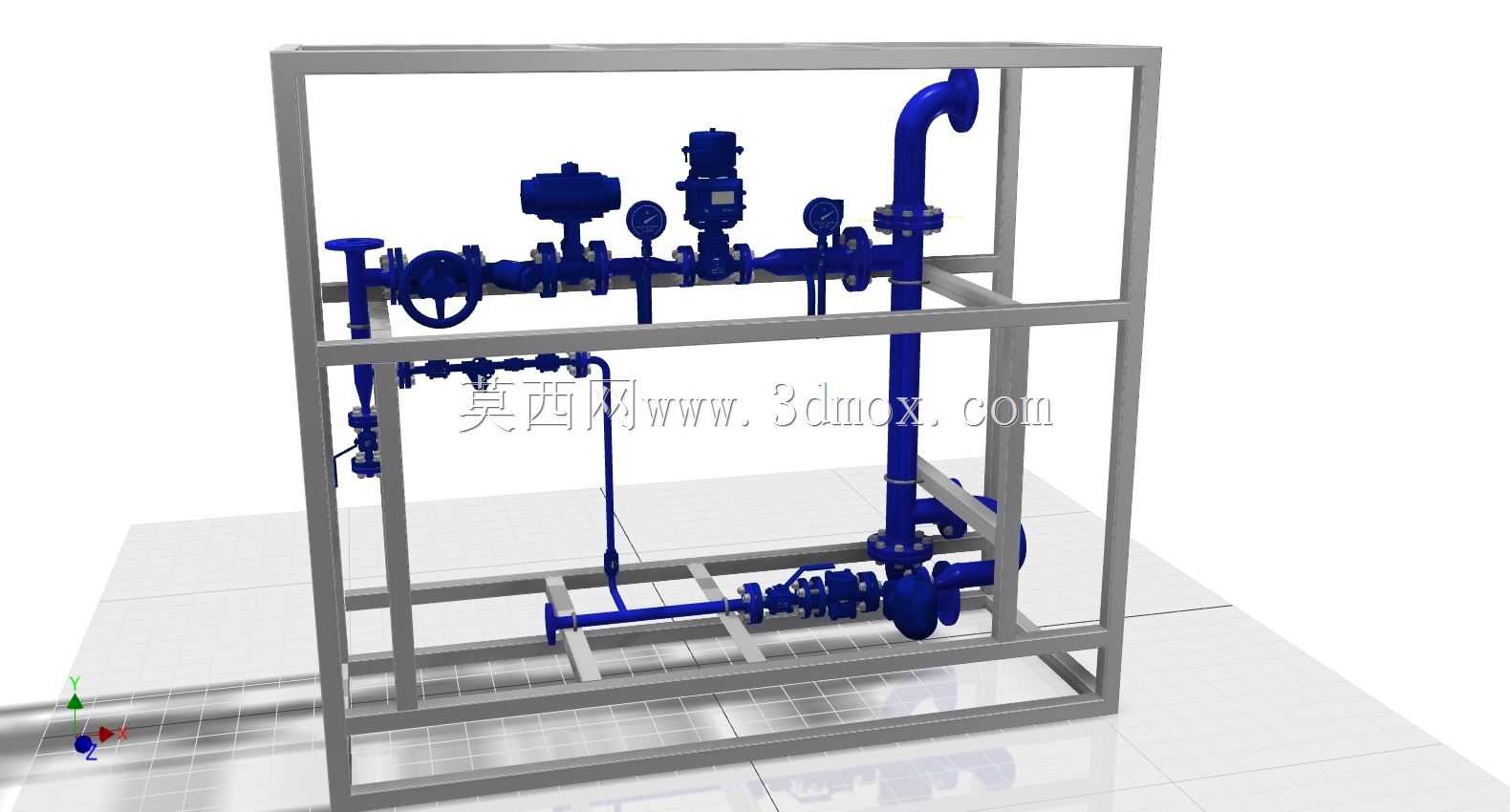

这套集成式管路装置主要面向油气输送、化工介质中转、厂区公用工程流体分配等工业场景，常作为工艺系统前端的压力调控与介质输送单元使用，可直接对接上游来液管线与下游工艺设备，无需现场零散拼接管路组件，大幅缩短现场施工的安装周期。装置整体依托焊接成型的刚性框架搭建，所有管路、阀件、检测仪表均集成在框架结构上，框架底部设置带固定孔的安装支脚，可直接通过螺栓固定在设备基础或撬装平台上，安装边界规整，无需额外预留零散阀件的操作冗余空间，整体外轮廓适配常规撬装设备的运输尺寸要求，可整体吊装转运，适配野外作业站点、临时工艺管线、厂区改造项目的快速部署需求。在功能设计上，这套管路装置集成了多组截断阀、调压阀与旁路管线，主通路负责介质的正常输送与压力调节，侧置的旁路管线可在主通路检修时维持介质的小流量输送，避免整个工艺段停工；管路上集成的多组检测仪表可实时监测管路内的介质压力、流量参数，方便运维人员实时掌握管路运行状态，底部设置的排污阀组可在管路维护时排空管内残留介质，降低检修作业的安全风险。设计过程中充分考虑了管路的应力分布，所有弯折处均采用标准曲率的弯管成型，避免直角弯折造成的介质流阻骤升，阀件与仪表的安装位置均预留了足够的操作空间，操作人员可直接在装置正面完成阀门启闭、仪表读数、阀件检修等操作，无需绕行至装置背面；管路连接位置均采用标准法兰接口，可直接匹配同压力等级的工业管线，无需现场焊接适配接口，框架的焊接结构做了应力消除处理，可承受管路内介质脉动带来的振动载荷，避免长期运行过程中出现焊缝开裂、接口松动的问题。装置的管路布局遵循介质流向逻辑，从上游接口进入后依次经过过滤、调压、检测单元再输送至下游，各功能段的长度经过精准核算，既保证介质流动的稳定性，也尽可能压缩整体占用空间，适配狭小安装区域的部署需求。
