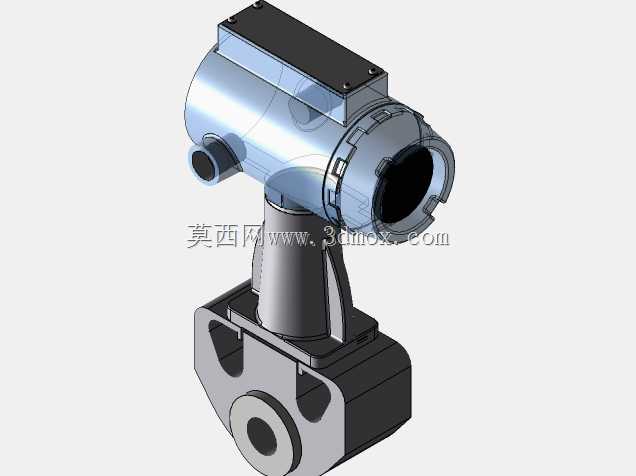

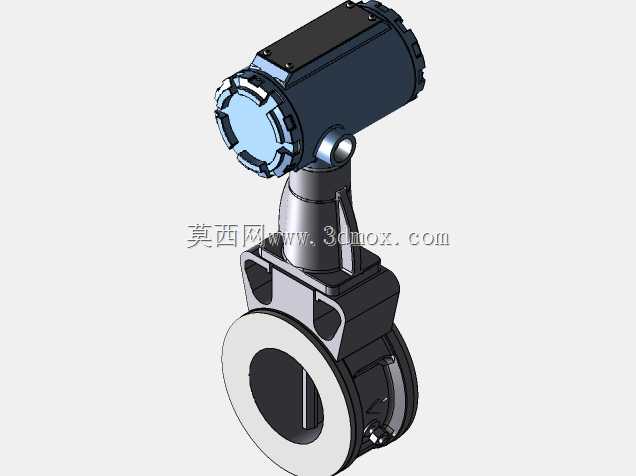

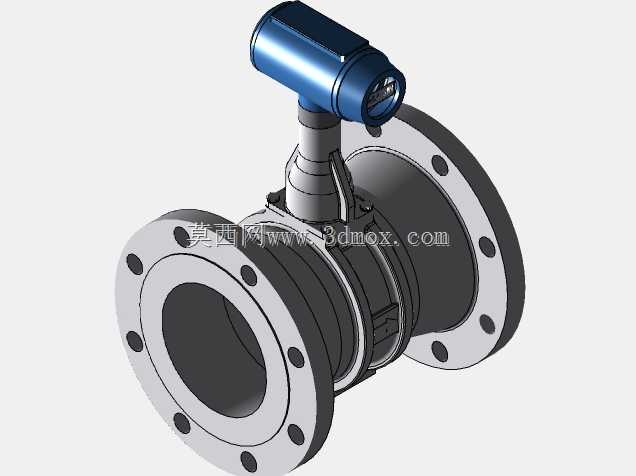

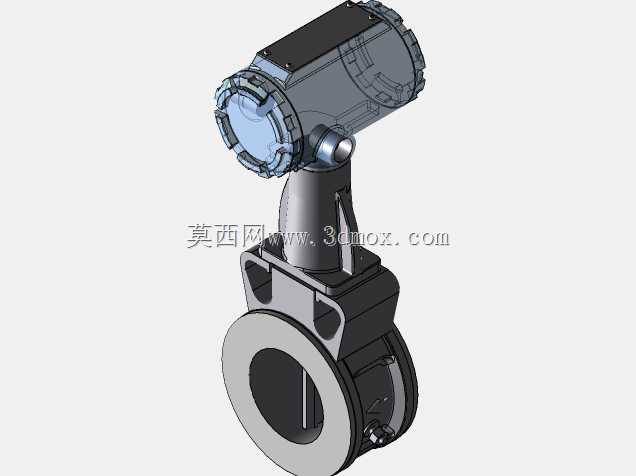

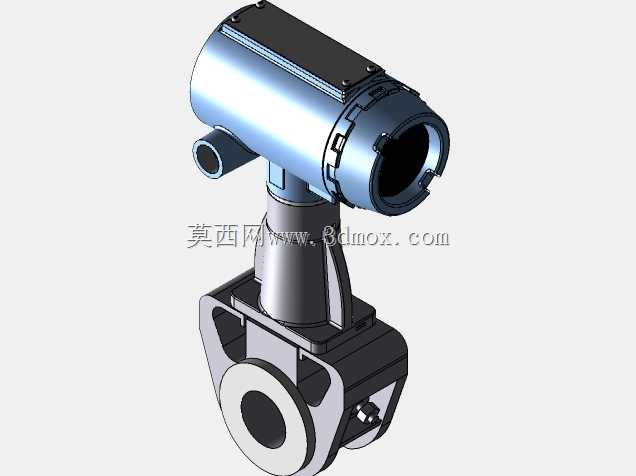

对夹式罗斯蒙特旋涡流量检测装置结构

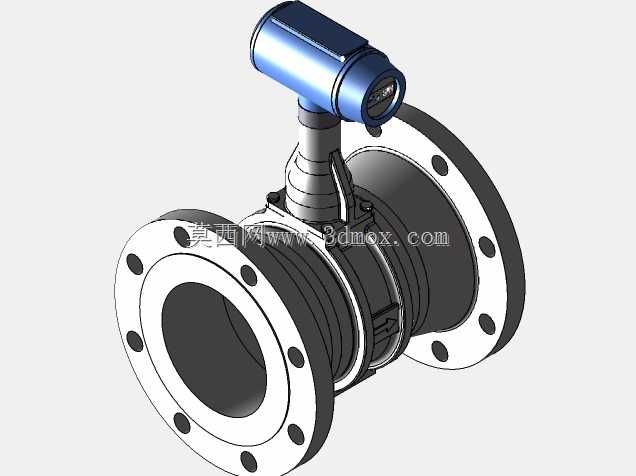

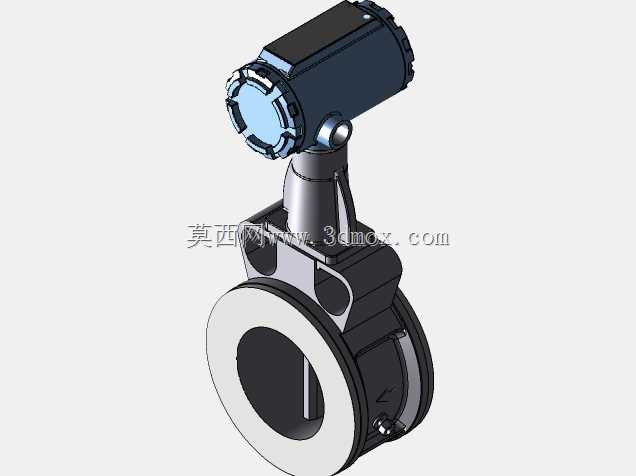

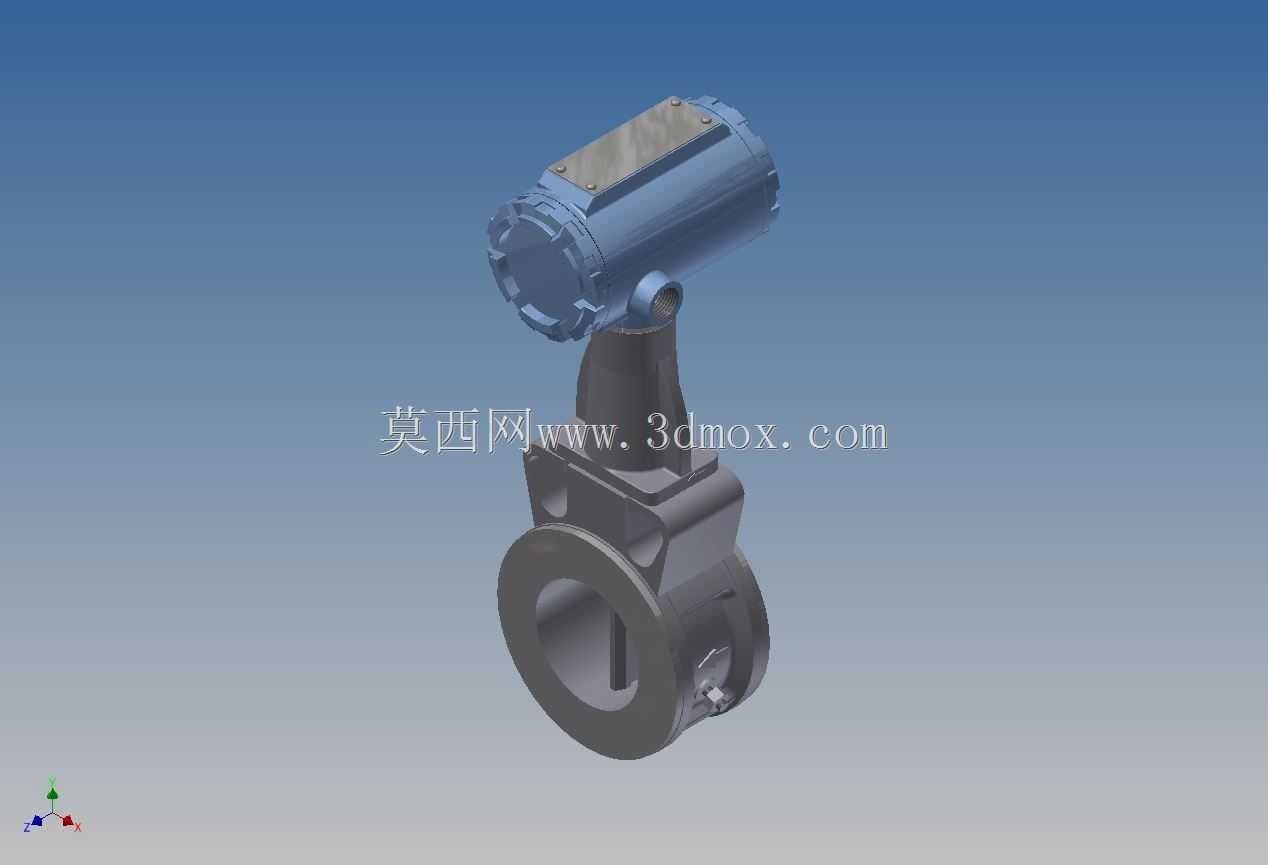

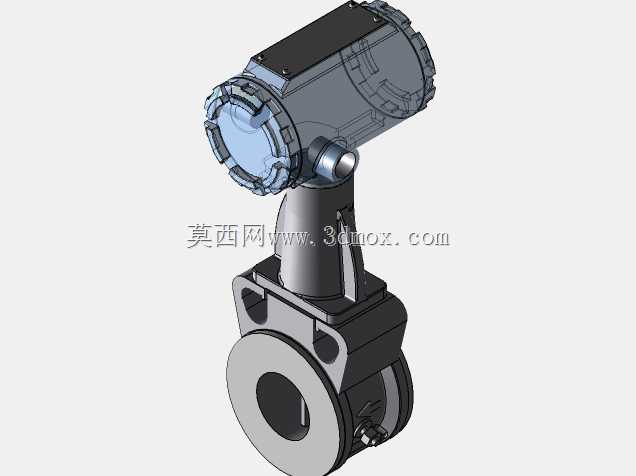

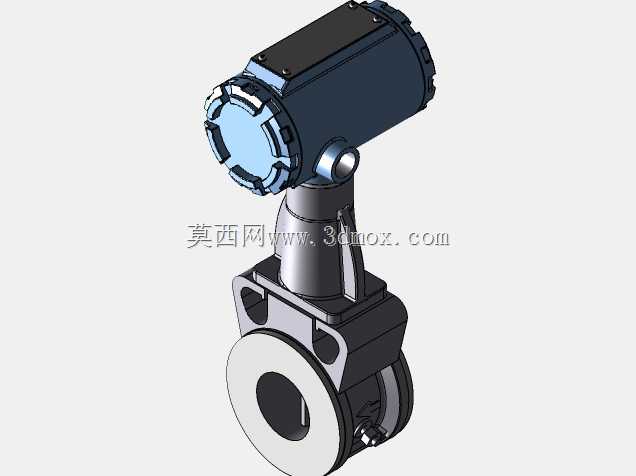

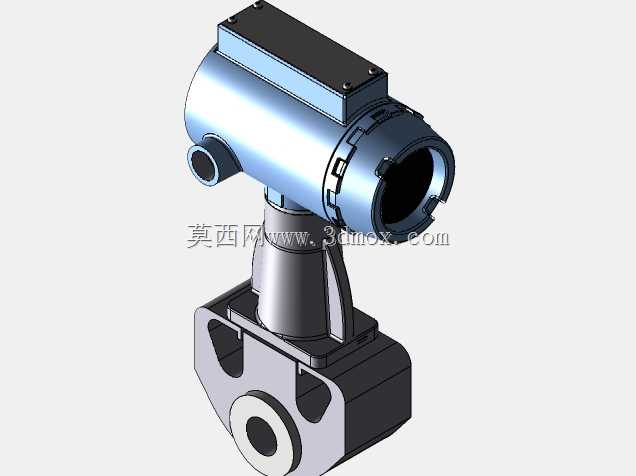

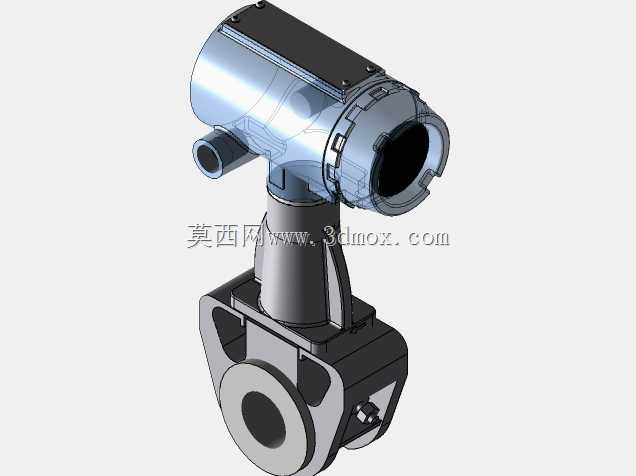

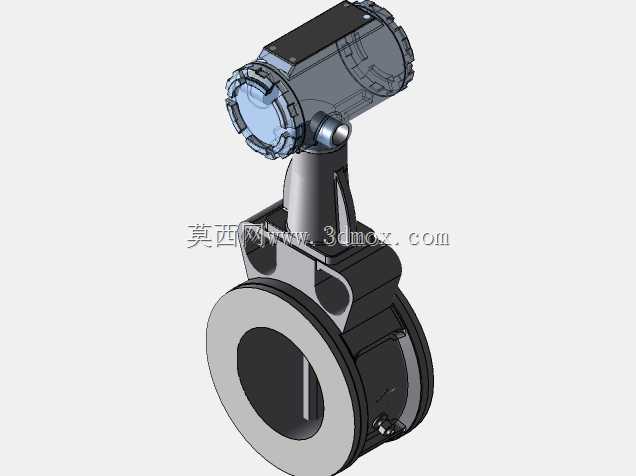

这款对夹式旋涡流量检测装置，主要面向工业流体管路的流量计量场景，广泛适配石油化工、市政供水、热力管网、轻工制药等行业的液体、气体、蒸汽介质流量监测需求，是生产过程物料核算、能耗管控、工艺参数闭环调节的核心检测部件，可直接安装在工业工艺管道的直管段区间，为生产管控系统提供实时、精准的流量数据支撑。从实际用途来看，该装置依托卡门涡街原理开展流量检测，当管路内介质流经检测体时，会在旋涡发生体两侧交替产生规律旋涡，旋涡分离频率与介质流速呈稳定线性对应关系，装置通过上部的传感变送模块将频率信号转换为标准工业电信号，可直接对接DCS、PLC等工业控制系统，无需额外配置复杂的信号转换单元，既能实现瞬时流量的实时显示，也能完成累计流量的统计存储，满足不同场景下的计量与管控需求。在功能特性设计上，这款装置采用无活动检测部件的结构逻辑，相比传统叶轮式流量计，不存在运动部件磨损卡滞的问题，长期运行稳定性更强，压损更低，可有效降低管路输送的能耗损失；检测变送模块与测量本体采用一体化紧凑结构，减少了外部连接管线的泄漏风险，防护等级适配工业现场多粉尘、轻微淋溅的复杂环境，可在较宽的温度、压力区间内保持检测精度，对不同粘度、不同流速的介质适配性较强，量程覆盖范围宽，可满足多数工业常规管路的流量检测要求。从设计思路来看，整体结构采用分体模块化的布局逻辑，下部为对夹式测量阀体，中部为信号传导支柱，上部为变送显示表头，三个模块通过标准紧固件连接，既方便现场安装时调整表头的显示朝向，也便于后期的维护校准，无需整体拆卸管路即可完成变送模块的更换调试；对夹式的阀体结构相比法兰式结构体积更小巧，重量更轻，可有效降低管路安装的承重负荷，适配中小口径的工业管路安装需求。在外形尺寸与安装边界上，阀体采用对称式对夹结构，安装时只需将阀体夹在两片管路法兰之间，穿入配套螺栓紧固即可完成安装，无需在管路上额外焊接连接部件，安装作业效率更高；阀体的流通通道采用等径直筒设计，与管路通径完全匹配，避免通径突变带来的流场紊乱影响检测精度；上部变送表头的外轮廓采用圆弧过渡的防爆型壳体设计，横向突出尺寸控制在合理范围，不会与周边管路、支架产生安装干涉，中部支柱的高度预留了足够的保温层安装空间，当管路需要做保温包覆时，不会遮挡表头显示窗口，也不会影响信号检测的准确性，整体安装边界适配多数工业现场的管路布局要求，可直接替换同口径的传统流量检测部件，无需对现有管路做大规模改造。
