工业流体管路用文丘里管结构设计

该文丘里管结构主要应用于工业流体输送、真空发生、气体流量调控、水处理等多类工业场景中，是流体管路系统里实现压差引流、流量测量、真空抽吸功能的核心零部件，常被集成在气动输送系统、水处理加药管路、真空吸附工装、发动机进气系统、化工流体配比管路中，依靠流体通过变径截面时的流速与压力转换特性完成预设功能，无需额外外接动力源即可实现稳定的流体抽吸或流量参数检测，在各类连续化生产的流体管路中有着极高的应用普及率。

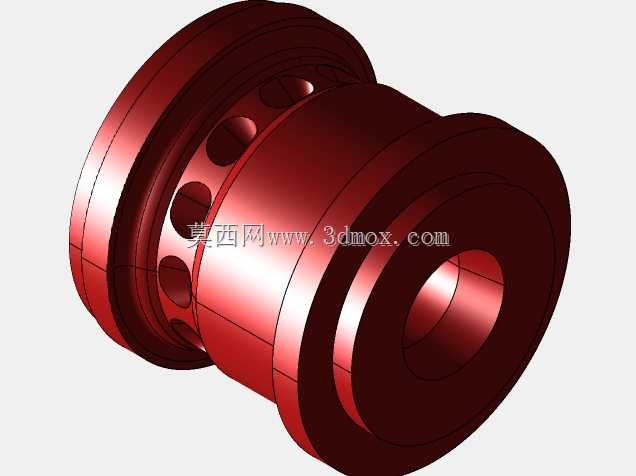

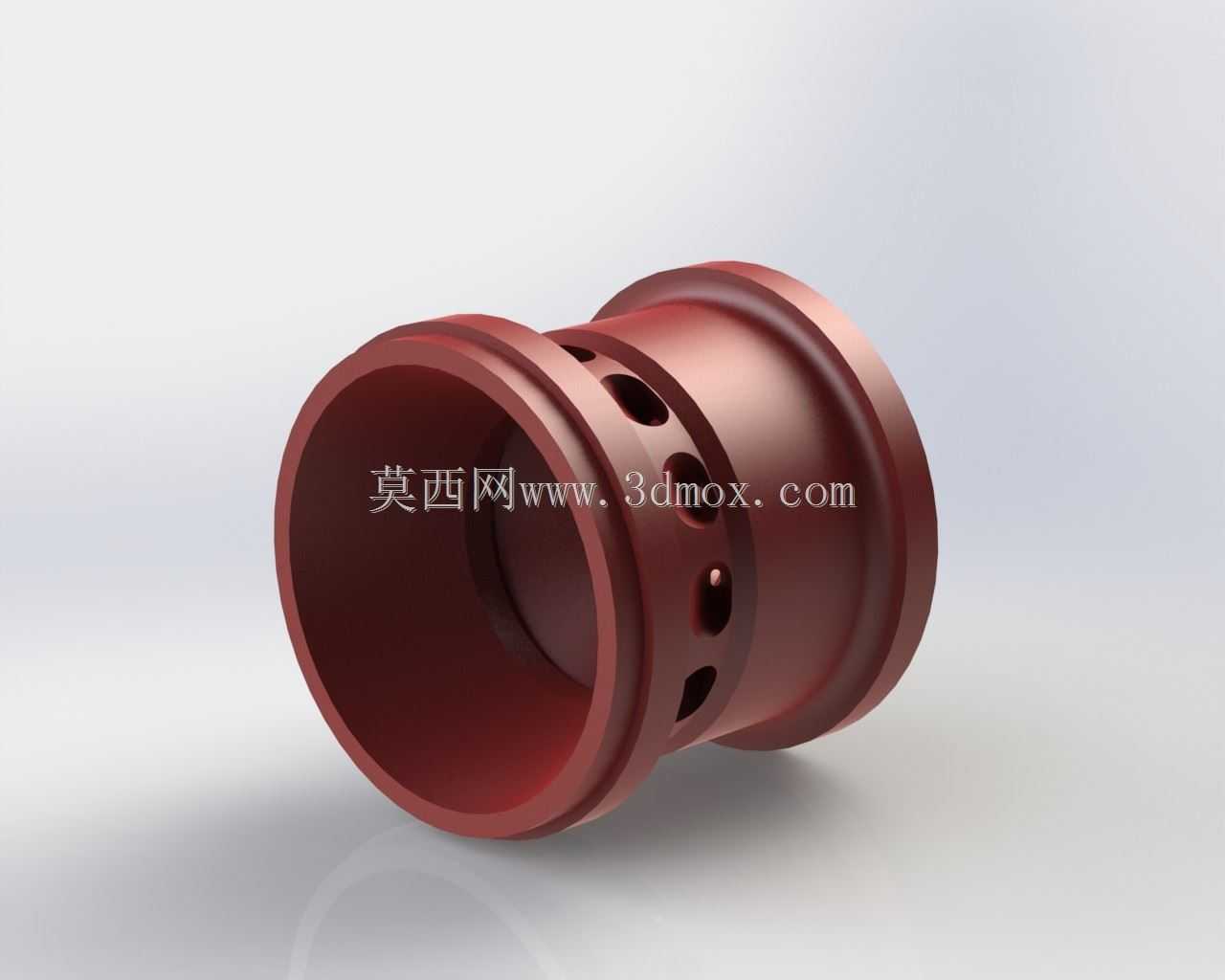

从功能特性来看，该结构采用经典的文丘里效应原理设计，整体为同轴回转式中空结构，两端为等径直筒段作为管路对接接口，中间依次设置收缩段、喉道段、扩散段，喉道位置均匀开设径向引流孔，当主流体从入口端进入收缩段时，流道截面逐步缩小，流体流速快速提升，在喉道位置形成稳定的低压区，通过径向开设的引流孔即可将外部流体吸入喉道与主流体混合，或是外接真空管路实现稳定的负压输出；扩散段则通过逐步扩大的流道截面降低流体流速，将流体动能逐步转换为压力能，减少整体管路的压力损失，保证下游管路压力处于合理区间。

在设计思路上，该结构充分考虑了工业管路的安装兼容性与长期运行可靠性，整体采用对称式回转结构，两端的对接法兰边做了加厚处理，可适配标准工业管路的快装或法兰对接需求，安装时无需额外调整角度即可完成同轴对接；喉道位置的引流孔采用等角度圆周均匀排布，保证低压区的压力分布均匀，避免单侧引流造成的流体偏流、管路振动问题；内壁面做了顺滑过渡处理，收缩段与扩散段的曲面采用连续曲率设计，不存在结构突变的台阶或锐角，减少流体经过时的湍流与阻力损失，同时降低流体中杂质在结构内部沉积堵塞的概率，延长部件的免维护运行周期。

从外形尺寸与安装边界来看，该结构整体轴向长度与两端接口直径的比例符合工业管路通用安装规范，两端接口的外径尺寸匹配常规同通径工业管路的对接标准，径向最大尺寸不超过两端法兰边的外圆直径，安装时预留的径向操作空间仅需略大于法兰外径即可完成对接固定；喉道位置的引流孔接口采用标准内螺纹设计，可直接对接常规通径的流体软管或硬管，无需额外定制转接头；整体结构的轴向安装长度较短，可直接集成在现有管路的两个对接法兰之间，不需要对原有管路进行大幅改造，适配各类紧凑布局的工业管路安装场景，安装后整体同轴度误差控制在极小范围内，避免流体偏流造成的性能下降与管路振动问题。
