撬装式卧式换热机组管路集成结构

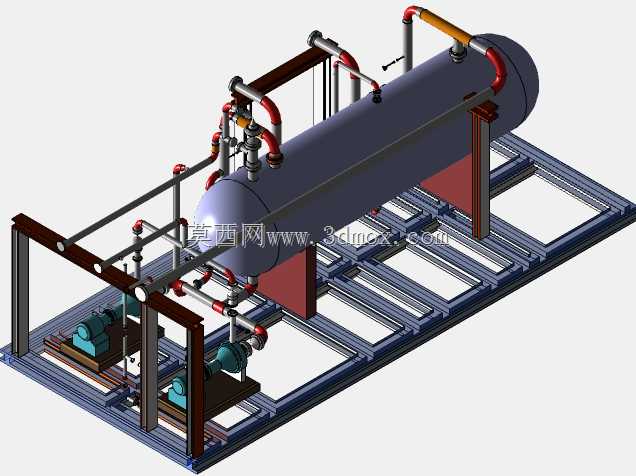

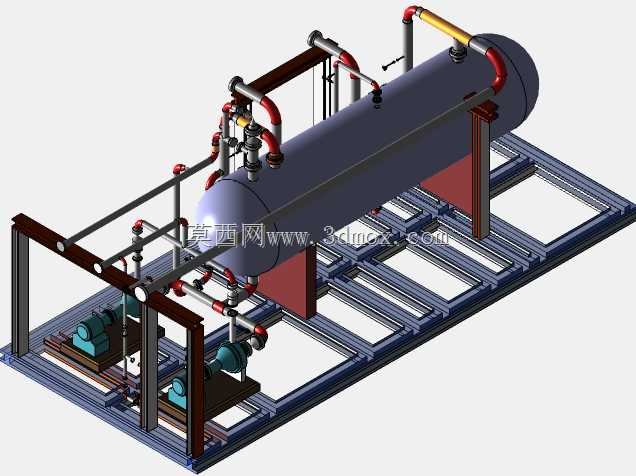

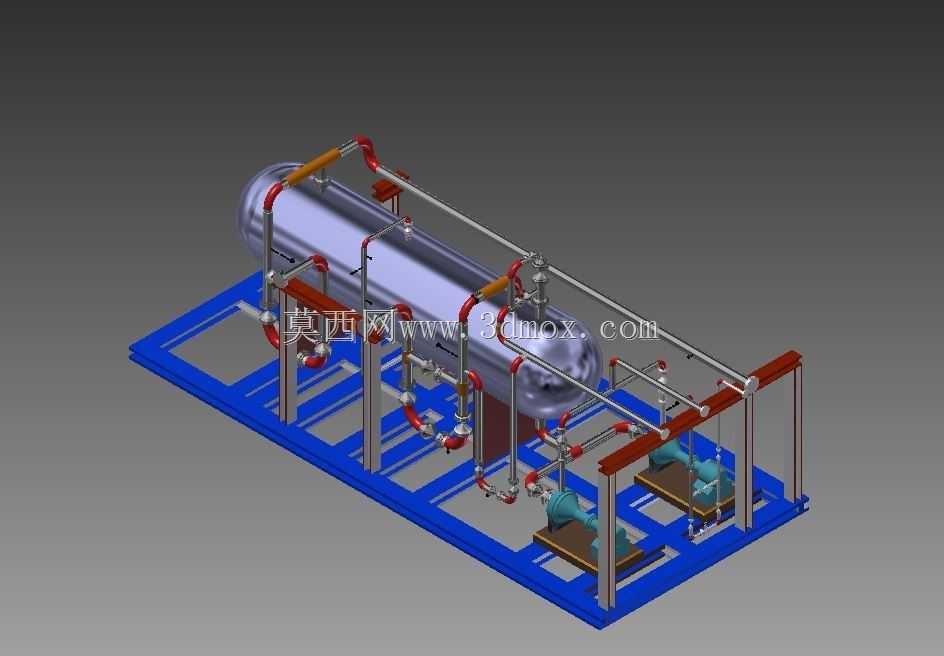

该套集成式换热撬装结构，主要面向工业厂区集中换热、化工介质温控、建筑区域供暖等场景应用，可实现两种流体介质间的高效热量传递，同时完成介质的输送、流量调节、管路分配等配套功能，无需现场零散拼装管路与配套泵组，整体集成度高，能大幅缩短现场施工安装周期，降低现场管路排布的出错概率。整套设备以卧式承压换热罐体为核心主体，罐体采用长筒形卧式结构，两端采用标准椭圆封头承压设计，可满足中低压工况下的介质换热需求，罐体上预留多组介质进出口接口，分别对应热媒流入、热媒流出、冷媒流入、冷媒流出的通路，同时配套设置测温、测压的接口点位，方便运行过程中实时监测换热工况参数。设备底部采用一体化型钢焊接撬装底座，底座采用框架式结构设计，主承重梁采用加厚矩形型钢制作，既保证整体结构的承重强度，又预留了叉车转运、吊装的作业空间，方便整套设备的厂内转运与现场就位安装。底座上除固定核心换热罐体外，还集成布置了两组配套输送泵组，泵组通过减震底座固定在撬架上，可降低设备运行过程中的振动传递，减少运行噪音。整套设备的管路采用分层排布设计，主工艺管路沿罐体轴向平行布置，分支管路通过弯头、三通等管件连接罐体接口与泵组进出口，管路配套设置多组控制阀门，可实现单台泵组的切换运行、管路通断控制、流量调节等功能，管路支架采用型钢焊接固定在撬架上，保证管路运行的稳定性，避免介质流动过程中产生管路共振。设计过程中充分考虑了设备的安装边界与操作空间，所有阀门的操作手轮均布置在人员易操作的高度位置，泵组周边预留了日常检修维护的操作空间，罐体与管路的排布避开了吊装受力点位，整体外形规整，可直接装入标准集装箱进行长途运输，现场仅需对接总进出管路与供电接口即可投入使用，无需额外搭建管路支撑结构。在管路连接细节上，不同压力等级的管路匹配对应压力等级的法兰与密封件，高温管路段预留了热膨胀补偿的余量，避免设备运行过程中因热胀冷缩产生管路应力变形，撬架表面做防腐涂装处理，可适应多数工业厂区的室内外安装环境，延长设备整体使用寿命。
