废水处理用可拆式板式换热设备结构

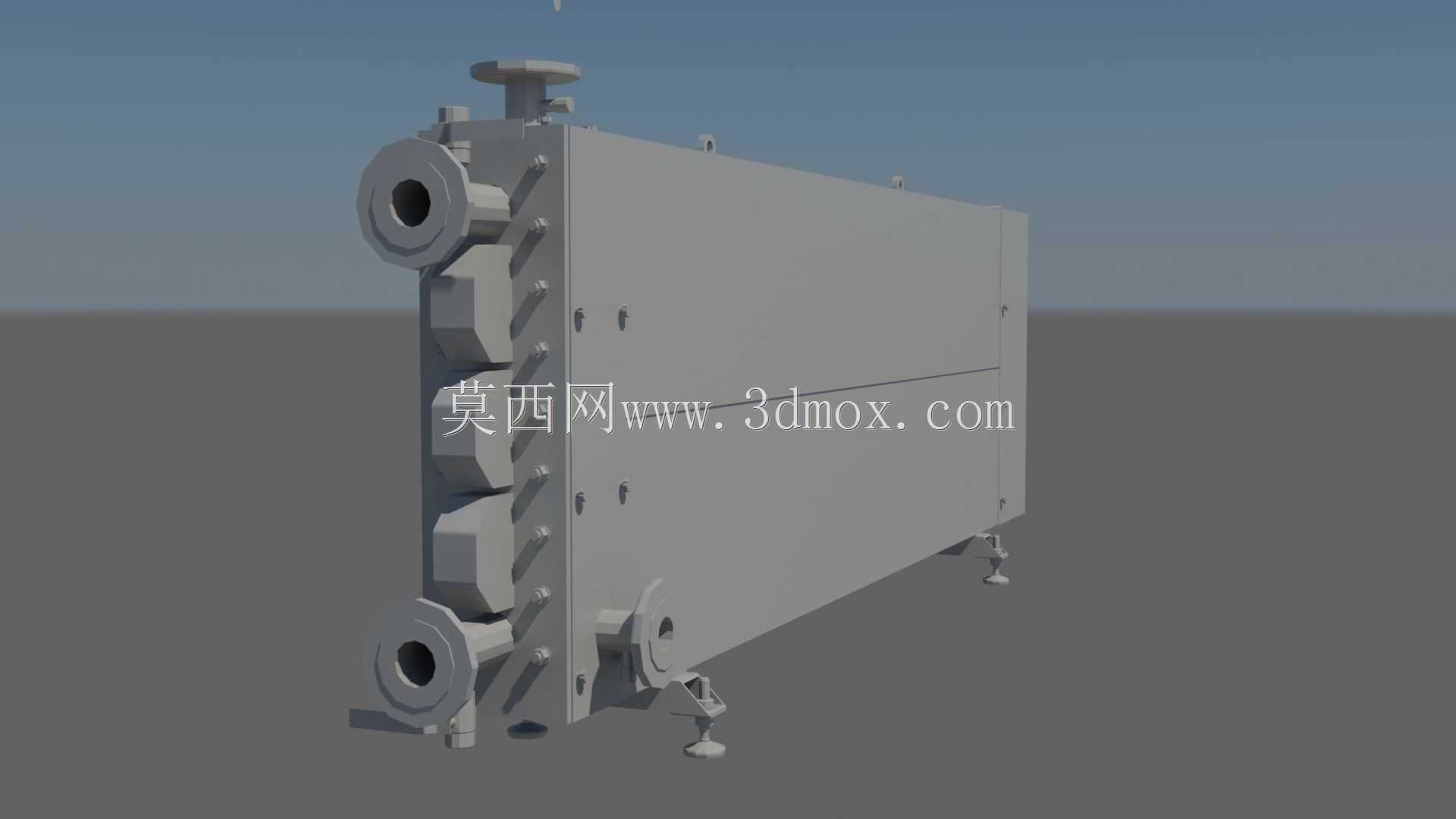

这款板式换热设备主要面向废水处理场景设计，可在工业废水处理工艺环节中完成不同介质间的热量传递，既可以对高温待处理废水进行余热回收，将废水中携带的热量传递给待升温的工艺清水、药剂溶液等介质，降低生产环节的热能损耗，也可以对需要降温的废水介质进行冷却，让废水温度满足后续生化处理、膜处理等工序的进水温度要求，避免高温对处理环节的微生物、滤膜造成不可逆损伤，保障废水处理系统的稳定运行。设备采用板式换热的经典结构，核心换热区由多片冲压成型的波纹金属换热板叠装组成，相邻板片之间形成交替排布的介质流道，两种换热介质分别在相邻流道内流动，通过板片完成热量交换，相比传统管壳式换热设备，同等换热面积下的换热效率更高，设备整体占地更小。板片边缘采用密封胶条完成流道密封，设备整体采用框架式压紧结构，上下设置定位导杆，端部通过压紧板配合锁紧螺栓将整组换热板片压紧固定，侧方预留的多个法兰接口分别对应冷热介质的进出通道，可根据现场管路走向选择同侧或异侧接管，适配不同厂区的管路布局需求。底部设置可调式支撑脚座，可在安装时调整设备水平度，抵消安装地面的不平整误差，保障板片叠装的压紧力均匀分布，避免出现介质串漏问题。顶部设置的排气阀可在设备初次投用、介质充注时排出流道内积存的空气，避免气阻影响介质流动效率，保障换热过程稳定。设计过程中充分考虑废水介质的杂质特性，板片间的流道间隙做了针对性优化，减少废水中的纤维、絮状杂质在流道内淤积堵塞的概率，同时可拆式的框架结构也方便后期拆开板片进行清洗、更换密封胶条，降低设备长期运维的难度。设备的安装边界预留了足够的操作空间，侧方预留的拆装距离可满足后期松开压紧螺栓后抽出板片的操作需求，不需要额外拆除周边连接管路即可完成维护作业，适配废水处理车间紧凑的设备布局要求，可直接对接厂区现有废水处理管路系统，不需要对现有管线做大规模改造即可完成安装投用。
