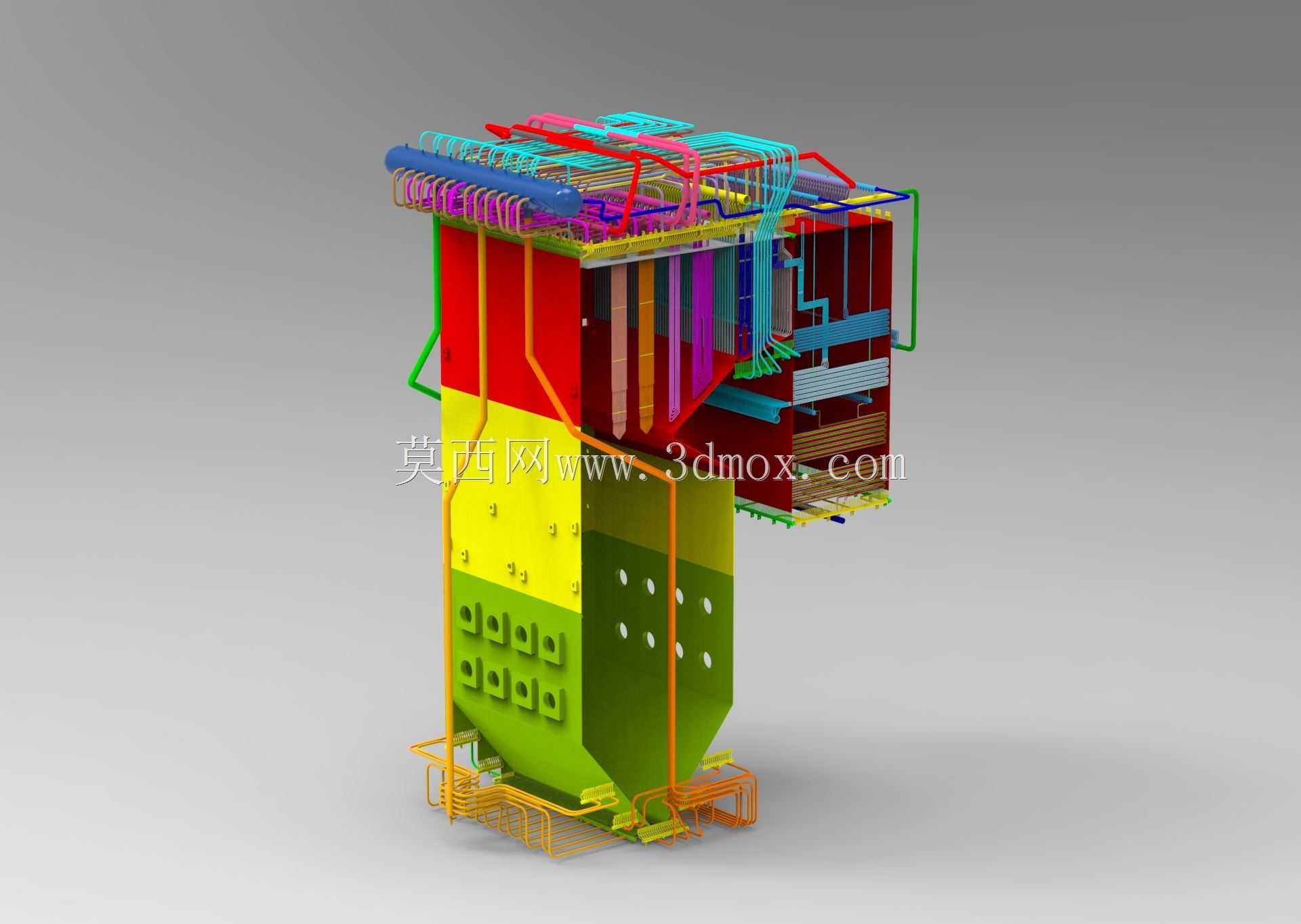

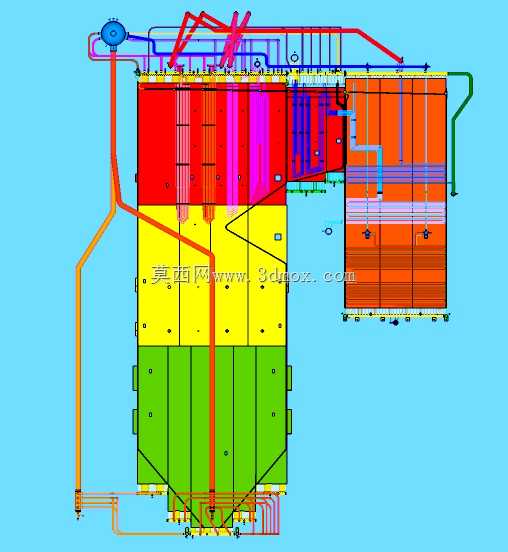

150MW电厂锅炉带连接管及盘管结构

该三维结构对应150MW容量等级火力发电厂的核心热力转换设备，主要应用于中小型燃煤或生物质发电项目的主厂房热力系统中，承担着将燃料化学能通过燃烧释放转换为高温高压蒸汽动能，推动汽轮发电机组完成电能输出的核心作用，是电厂热力循环系统中汽水侧与烟气侧能量交换的核心载体。从实际运行用途来看，该设备可适配150MW等级凝汽式发电机组的蒸汽参数需求，能够稳定产出符合汽轮机进汽要求的过热蒸汽，同时通过尾部受热面完成烟气余热回收，降低排烟热损失，提升整套发电系统的整体热效率。从功能特性来看，该结构完整还原了锅炉本体的核心受热面布局：下部炉膛区域覆盖完整的水冷壁面板，通过管内流动的饱和水吸收炉膛内燃料燃烧释放的辐射热，完成水的初步汽化；上部烟道区域依次布置过热器、再热器、节能器等多组盘管受热面，分别承担蒸汽过热升温、汽轮机排汽再热提升循环效率、给水预热降低换热温差的功能；顶部布置的汽包作为汽水分离的核心容器，配合集管连接结构完成各受热面管组的工质分配与汇集，外置的连接管则实现了各受热面模块之间的工质输送，保障汽水循环的顺畅运行。在设计思路上，该结构遵循电站锅炉的典型Π型布置逻辑，炉膛区域采用大容积矩型结构保障燃料充分燃烧的停留时间，受热面管组采用顺列与错列结合的排布方式兼顾换热效率与清灰维护需求，不同区域的管组根据所处烟温区间匹配对应的材质与管径设计，连接管的走向充分考虑热膨胀补偿需求，避免运行过程中热应力造成的结构损坏。从安装边界来看，该锅炉整体采用悬吊式安装结构，顶部通过吊杆与主厂房锅炉钢架的大板梁连接，整体外形高度适配常规150MW机组主厂房的锅炉间层高设计，炉膛宽度、深度尺寸匹配配套磨煤制粉系统、燃烧器的安装接口位置，尾部烟道出口与后续除尘、脱硫设备的烟道接口位置预留充足的安装对接空间，各受热面模块的拆分尺寸满足公路运输的限界要求，可实现工厂预制模块后现场拼装，有效缩短现场安装施工周期。
