管壳式列管热交换器结构设计展示

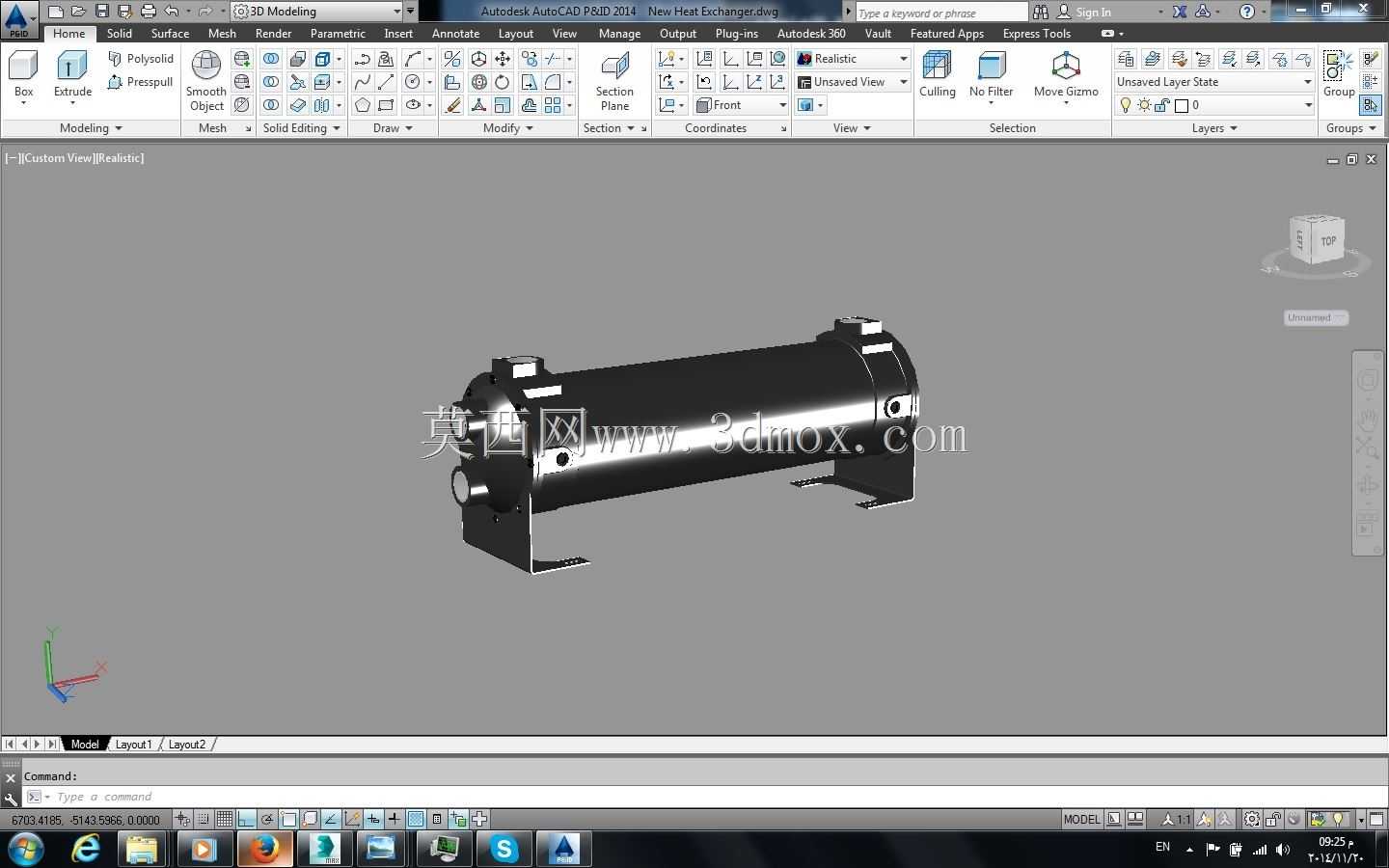

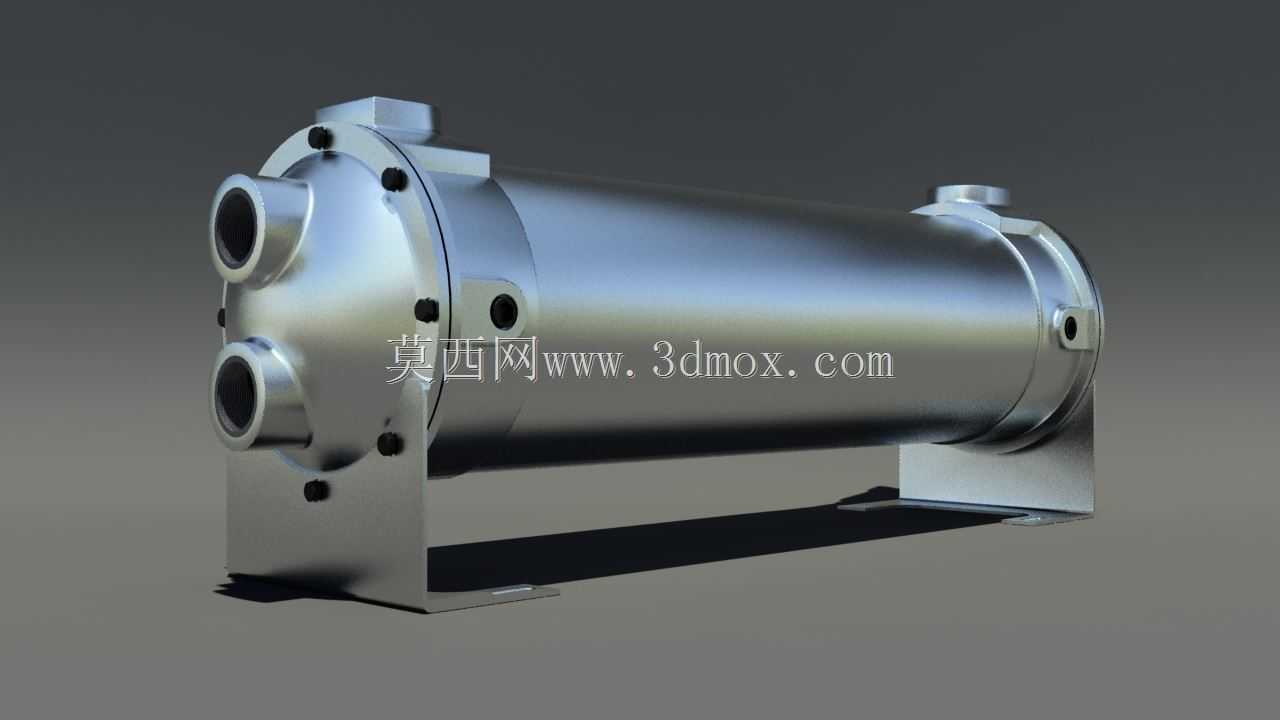

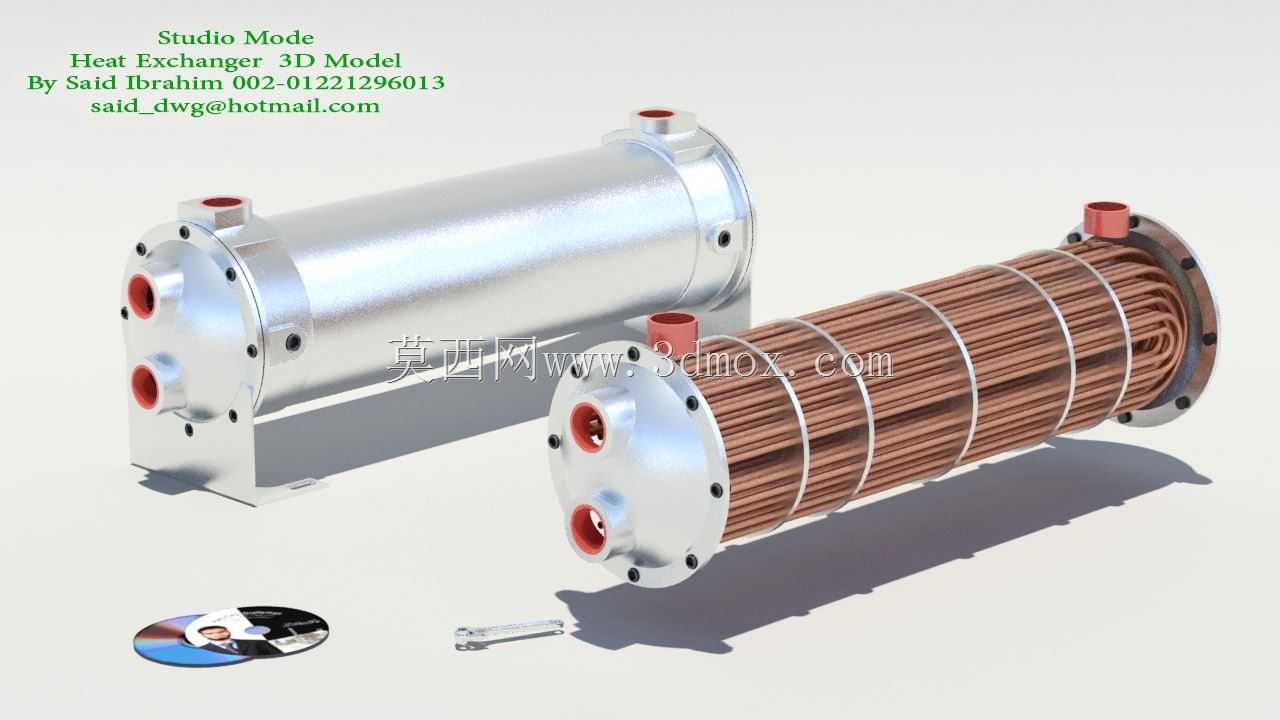

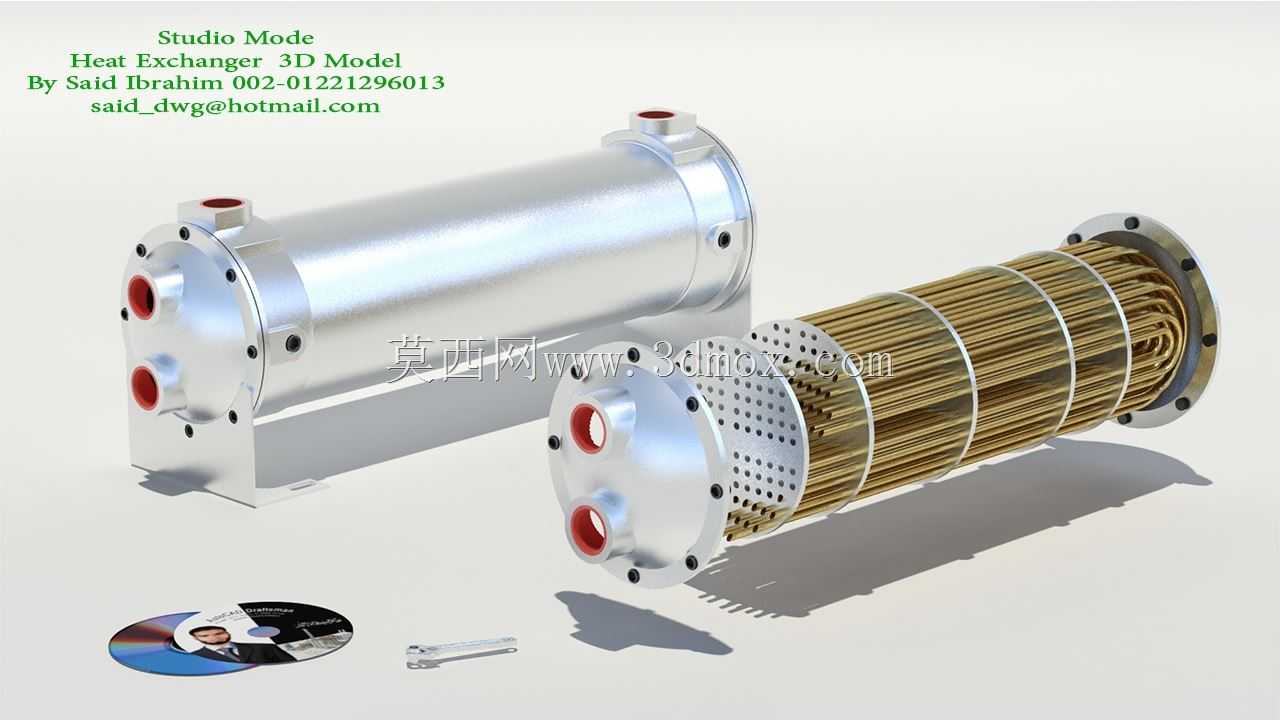

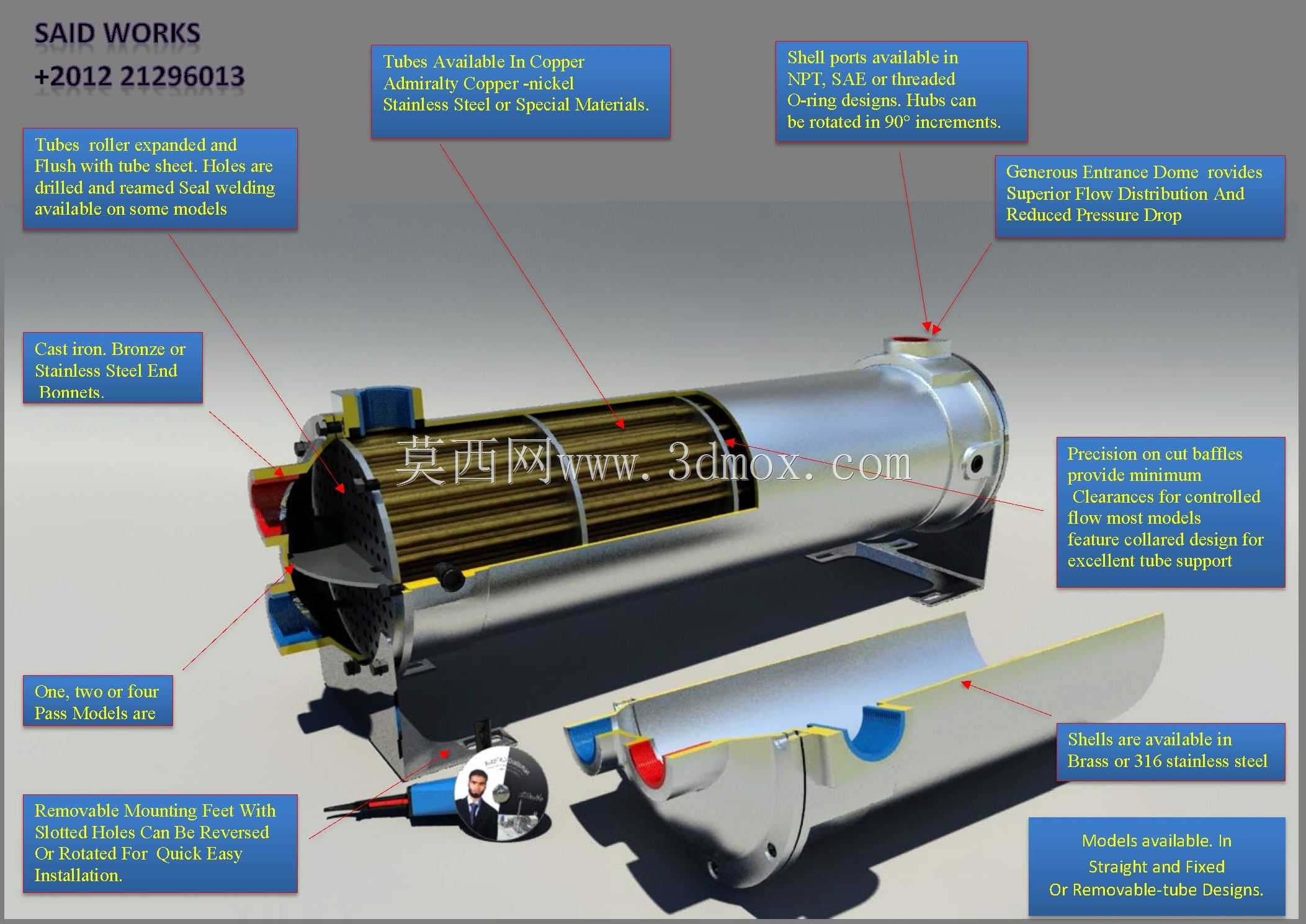

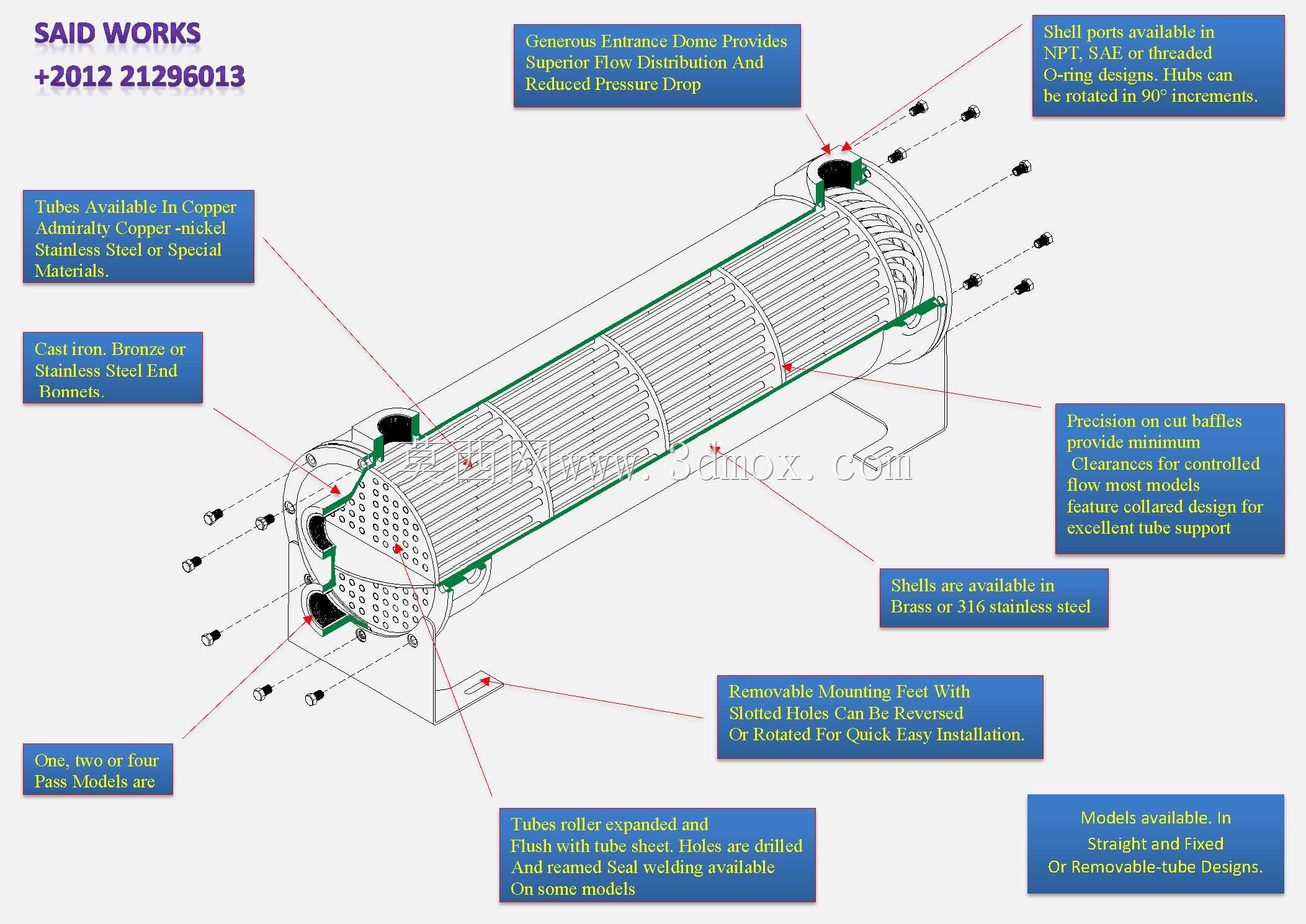

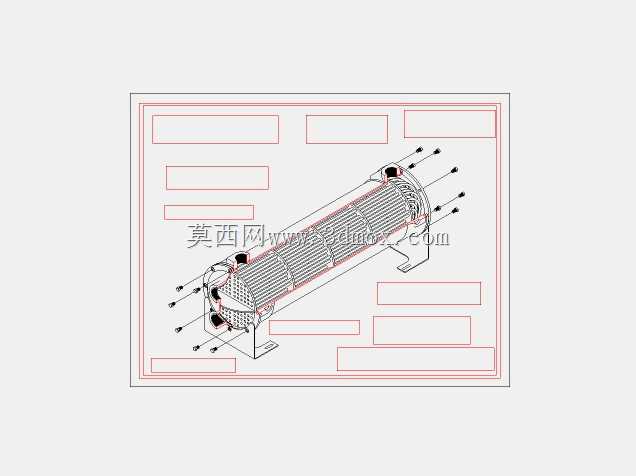

这款管壳式热交换器广泛应用于化工、暖通空调、动力工程、食品加工等多个工业场景，是实现不同流体间热量传递的核心通用设备，可完成液-液、气-液、气-气等多种介质间的换热过程，既可以用作加热器、冷却器，也可作为冷凝器、蒸发器使用，在工业生产的热能回收、工艺温度调控环节承担关键作用。设备采用经典的管壳式列管结构，核心换热区域由多根平行排布的换热管束组成，两种换热介质分别走管程与壳程，通过管壁完成热量交换，壳程设置有折流结构，能够引导壳程介质按设定路径流动，避免流动短路，大幅提升壳程介质的湍流程度，有效强化整体传热效率，减少换热死区。设备的端盖采用大口径渐扩式入口结构设计，能够让进入管程的介质更均匀地分配到每一根换热管中，降低入口处的局部阻力损失，减少压力降，避免因介质分配不均导致的局部换热效率下降、管束局部过热或过冷的问题。设备的壳程接口支持多种标准连接规格，可适配不同管路的安装需求，壳体可根据使用场景的介质特性选择黄铜或者不锈钢材质，换热管可选用铜镍合金、不锈钢等多种材料，适配不同腐蚀性、不同温度压力工况的使用要求。端盖与壳体采用法兰连接结构，配合密封件实现可靠密封，同时方便后期拆卸检修、清理管束内的结垢。设备底部设置有可调整方向的安装支脚，支脚带长槽安装孔，能够适配不同的安装基座尺寸，允许安装时根据现场管路走向调整固定位置，降低现场安装的对位难度，支脚结构经过承重校核，可稳定承托设备满液运行时的整体重量，避免运行振动导致的连接松动。在设计过程中，充分考虑了不同工况的适配性，支持单管程、双管程、四管程等多种流程组合，可根据换热负荷、允许压力降的要求灵活选择流程形式，管束与管板采用胀接加焊接的连接工艺，保证连接强度与密封可靠性，避免不同介质间的串漏问题。设备整体外形为卧式圆柱结构，轴向长度与筒体直径的比例经过优化，既保证足够的换热面积，又控制整体占地尺寸，安装时需要预留端盖拆卸的轴向操作空间，以及壳程、管程接口的管路连接操作空间，适配常规工业厂房的设备安装布局要求，能够直接对接现有工业管路系统，无需额外做大规模的安装基础改造。
