工业级管壳式换热设备结构设计

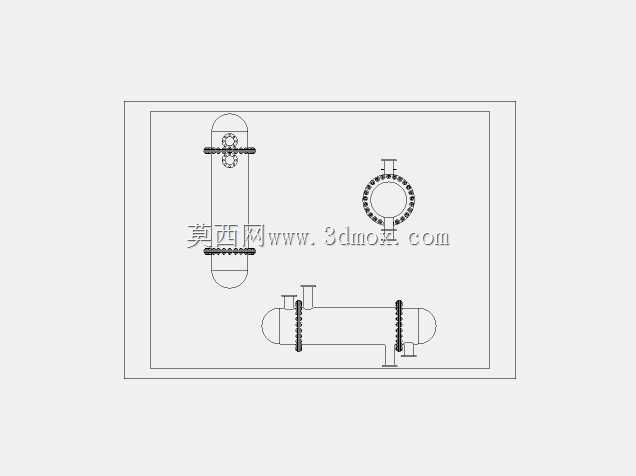

本次呈现的是双联排布的管壳式换热设备三维结构，这类设备广泛应用于化工生产、暖通空调、食品加工、电力能源等多个工业领域，是实现不同流体介质间热量传递的核心通用设备，能够在密闭承压的工况下完成冷热流体的热量交换，既可以满足生产工艺中对介质温度的精准调控需求，也可用于工业余热回收环节，大幅提升能源利用效率，降低生产过程中的能耗成本。

从实际用途来看，该设备可适配液-液、汽-液等多种介质的换热工况，既可以作为加热器将冷介质升温至工艺要求温度，也可作为冷凝器将高温汽态介质冷凝为液态，还能作为冷却器带走工艺介质的多余热量，维持系统运行的温度稳定。双联并排的结构设计，能够在有限的安装空间内大幅提升换热面积，相比单台同规格设备，在相同占地面积下换热效率提升近一倍，同时可根据实际工况需求灵活选择单台运行或两台并联运行，适配不同负荷下的换热需求，运行调节灵活性更强。

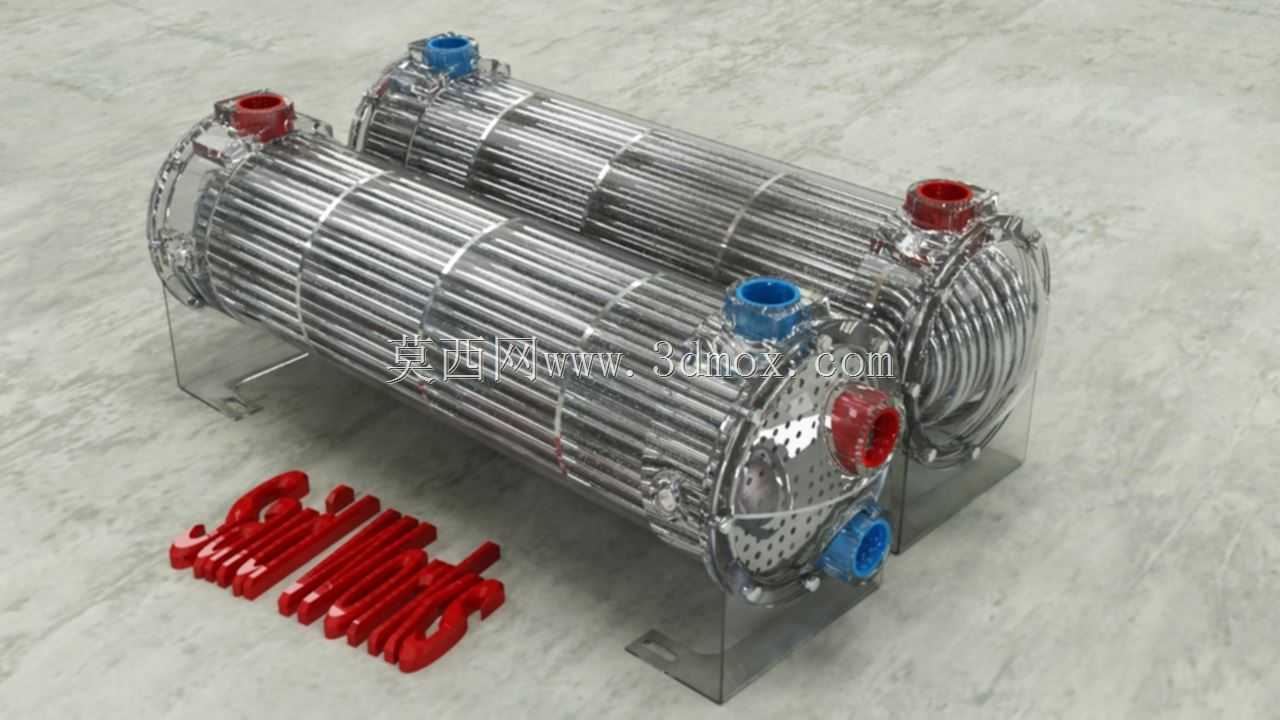

在功能特性设计上，设备采用标准管壳式结构，内部排布密集换热管束，管程与壳程完全分隔，避免冷热介质出现串混问题；筒体两端设置不同规格的流体接口，红蓝标识区分冷热介质的进出流向，便于现场管路对接时快速识别，降低安装出错概率；设备底部设置标准化安装支座，支座预留螺栓固定孔位，能够直接与现场安装基础完成固定，保障设备运行过程中的结构稳定性，避免流体流动产生的振动引发设备位移或管路连接处渗漏问题。

设计过程中充分考虑了实际安装与运维的边界需求，整体外形采用卧式圆柱结构，双联排布后整体宽度控制在常规工业管路安装的预留空间范围内，设备两端的封头采用可拆式结构设计，后期运维时可拆开封头对内部换热管束进行清洗、检修或更换，无需整体拆卸设备连接管路，大幅降低后期运维的工作量与成本；筒体外部设置多道环形加强箍，提升筒体承压能力，可适配中低压工况下的换热需求，管束与管板的连接采用密封可靠性更高的连接工艺，避免长期运行后出现渗漏问题，保障设备长期稳定运行的可靠性。
