二十升桶盖注塑成型模具结构设计

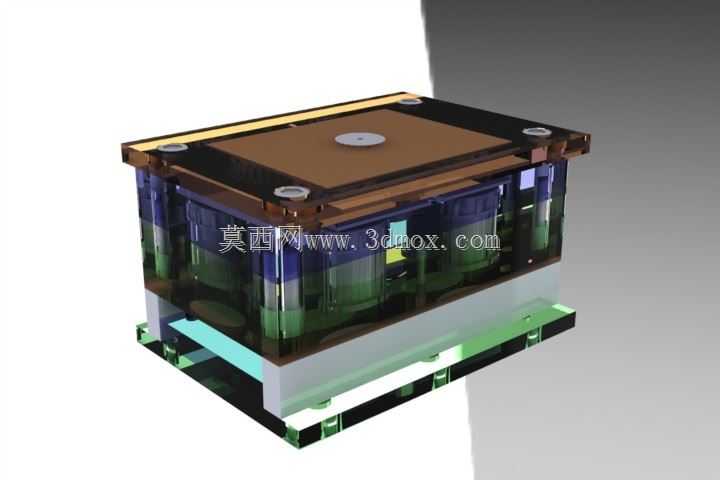

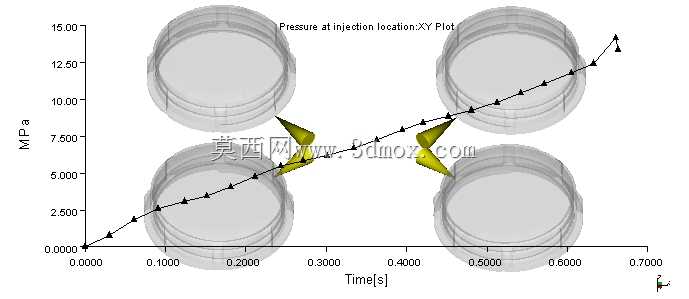

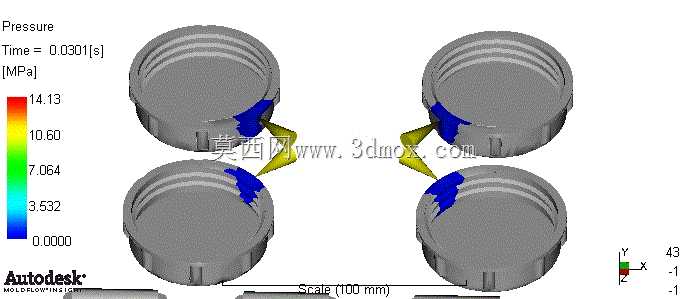

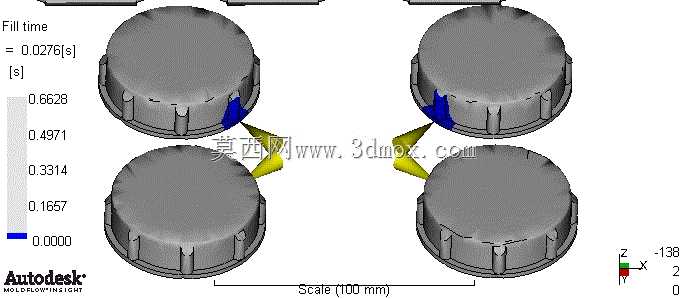

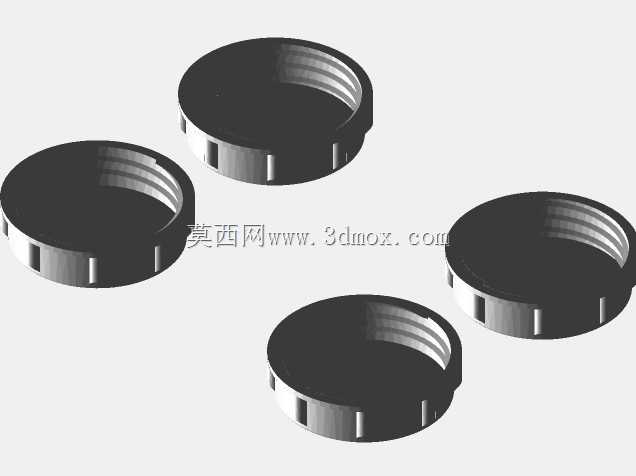

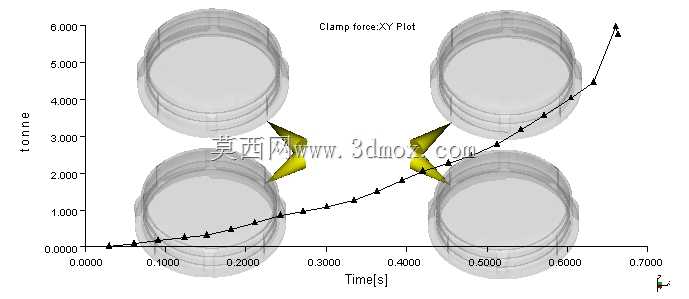

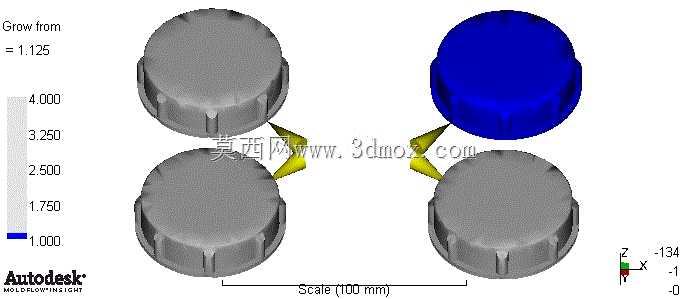

这套模具针对大容量储运容器的密封端盖进行成型设计，主要服务于工业化工原料储运、民用食品级液体包装、农资产品盛装等场景，适配市面上通用的20升标准口径包装桶，这类桶盖需要兼顾螺纹旋合的密封性、外壁防滑的握持手感、长期储运的抗形变能力，避免盛装物出现渗漏、外界杂质侵入污染内容物的问题。从实际生产需求出发，模具采用一模四腔的平衡式布局，能够在单次注塑循环中完成四个端盖的成型作业，有效匹配中小批量包装耗材的生产节拍，平衡设备稼动率与单件生产成本。设计过程中重点考量了熔融塑料的填充路径，通过模流仿真验证浇口位置的合理性，图中展示的压力分布结果，能够直观呈现填充过程中型腔各区域的压力变化，将浇口设置在盖体侧部非外观面位置，既可以保证熔融料流能够均匀填充到盖体的螺纹区域、外壁防滑筋位、顶部加强结构的每一处角落，避免出现缺胶、熔接痕、缩痕等成型缺陷，也能让浇口残留位置不影响盖体的外观质感与旋合使用体验。产品的功能特性上，盖体内侧的连续螺纹结构需要保证与桶口的配合公差控制在合理区间，过松会导致密封失效、运输过程中盖体脱落，过紧则会造成终端用户开启困难，因此模具的螺纹成型区域做了精准的尺寸公差控制，预留了塑料成型后的收缩余量，适配常用PP、PE等包装类塑料的收缩率参数。盖体外壁设计的竖向防滑筋，在模具上对应做了脱模斜度处理，避免顶出过程中出现筋位拉伤、发白的问题，同时保证成型后的筋位能够提供足够的摩擦力，方便使用者徒手旋紧或开启桶盖。模具的浇注系统采用侧浇口搭配平衡式流道设计，流道的截面尺寸经过仿真优化，能够在保证料流顺畅输送的前提下减少流道凝料的用料占比，降低生产过程中的原料损耗。冷却系统围绕四个型腔做环绕式布局，保证每个型腔的冷却速率均匀一致，避免不同型腔成型的盖体出现收缩率差异，导致产品尺寸超差，同时缩短成型冷却周期，提升整体生产效率。整套模具的安装边界适配常规卧式注塑机的拉杆间距、模厚安装范围，锁模力需求经过核算匹配中小吨位注塑机参数，无需额外定制特殊规格设备即可投入生产，能够帮助包装耗材生产企业快速完成产能落地，稳定产出符合质量要求的20升桶盖产品，满足下游包装行业的配套供应需求。
