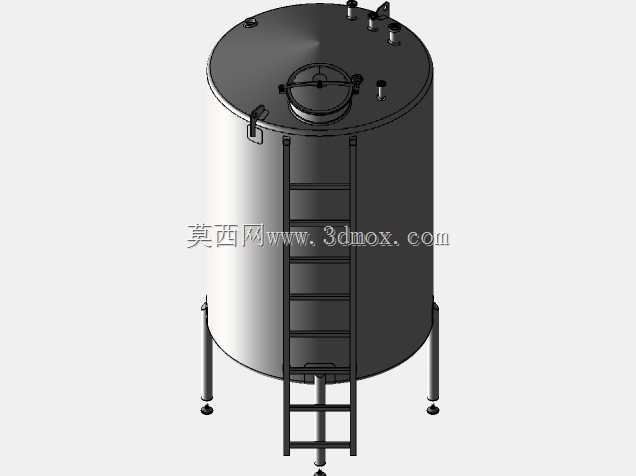

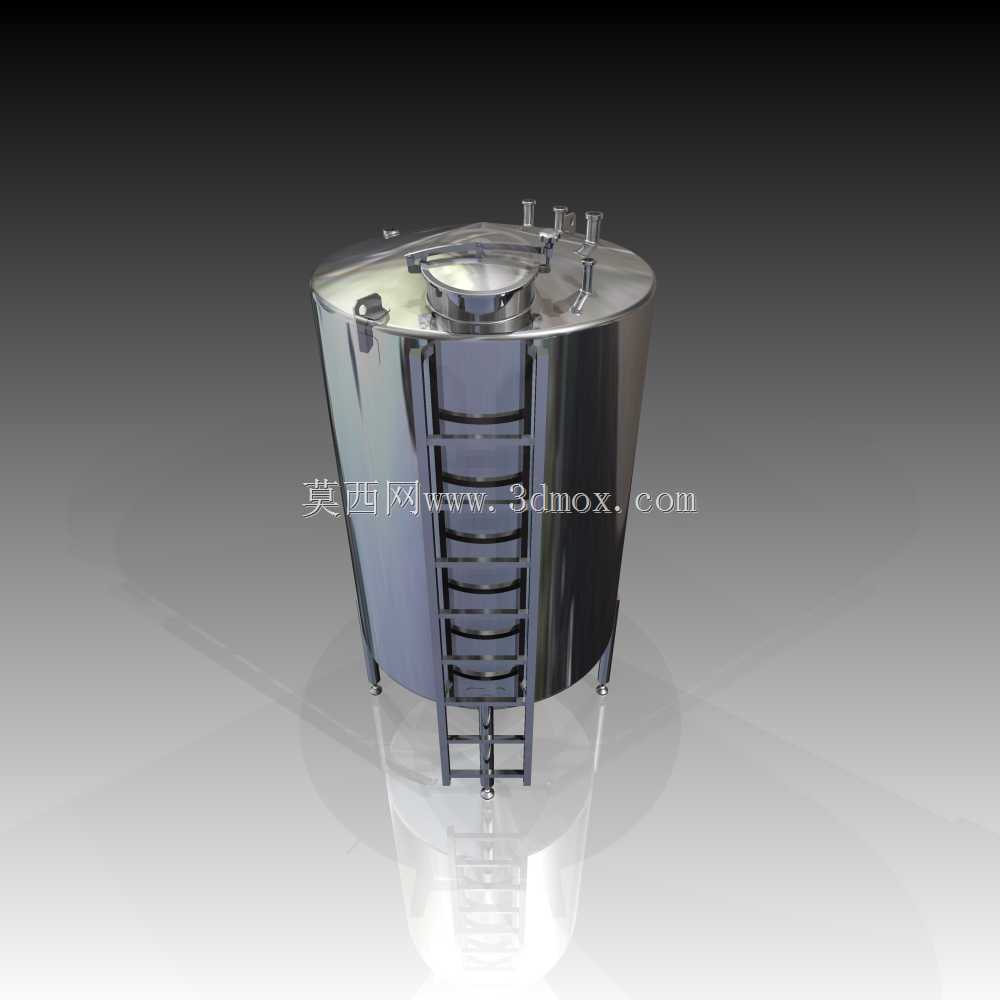

食品级3500升立式CIP储水罐体

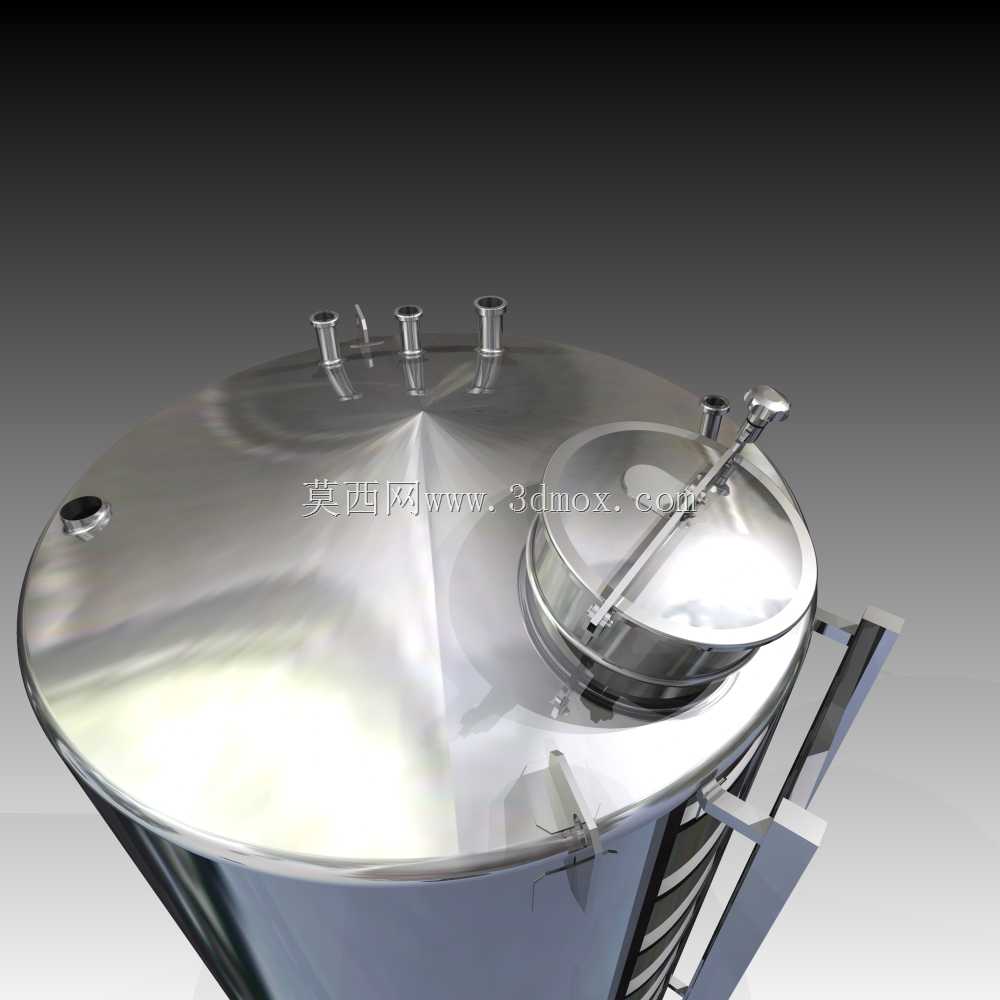

这款3500升容量的立式CIP储水罐，主要面向食品饮料、生物医药、乳品加工等对卫生等级有严苛要求的生产场景，是在线清洗系统中核心的储液配套设备，主要用于存储CIP清洗流程中所需的纯化水、清洗液或冲洗用水，为整套清洗回路提供稳定的储水缓冲与液位保障，避免清洗过程中出现供液中断、压力波动的问题，保障生产线设备内壁、输送管路的清洗作业连续稳定运行。罐体整体采用卫生级不锈钢材质打造，内壁做镜面抛光处理，无卫生死角、无积液残留，完全符合食品接触材料的安全标准，能够耐受常规酸碱清洗液的腐蚀，长期使用也不会出现材质析出、锈蚀脱落的问题，满足洁净生产区域的设备使用要求。从设计思路来看，罐体采用上椭封下锥底的经典结构，锥底设计能够保证罐内液体完全排空，不会残留积液滋生微生物，顶部设置多组不同规格的工艺接口，可分别对接进水管路、溢流管路、呼吸阀、温度检测、液位检测等配套组件，同时预留了大尺寸快开人孔，方便运维人员定期进入罐内做检查、清洁与维护，人孔采用快装卡箍结构，开启闭合操作便捷，密封件采用食品级硅胶材质，密封性能可靠无渗漏。罐体侧面设置了爬梯与顶部操作护栏，方便运维人员登顶操作顶部阀门、查看仪表数据，侧面的支腿结构做了加强设计，能够承载满罐状态下的整体重量，安装时只需将支腿固定在水平承重基础上即可，无需额外做复杂的预埋固定，安装边界预留足够的管路对接空间，侧面与周边设备预留不小于600mm的检修通道即可满足日常运维需求。罐体的液位控制可配套浮球液位计或者压力式液位传感器，能够实时反馈罐内水位情况，联动进水阀门实现自动补水，保障清洗作业过程中的供液稳定，整体结构紧凑，占地面积小，在洁净车间内布局时能够灵活适配不同的生产线排布方案，既可以独立作为储水单元使用，也可以集成到整套CIP清洗工作站中，和清洗泵、换热器、管路阀门等组件配套组成完整的在线清洗系统，为生产设备的清洁验证提供可靠的硬件支撑。
