带搅拌驱动结构的立式球形封头储罐

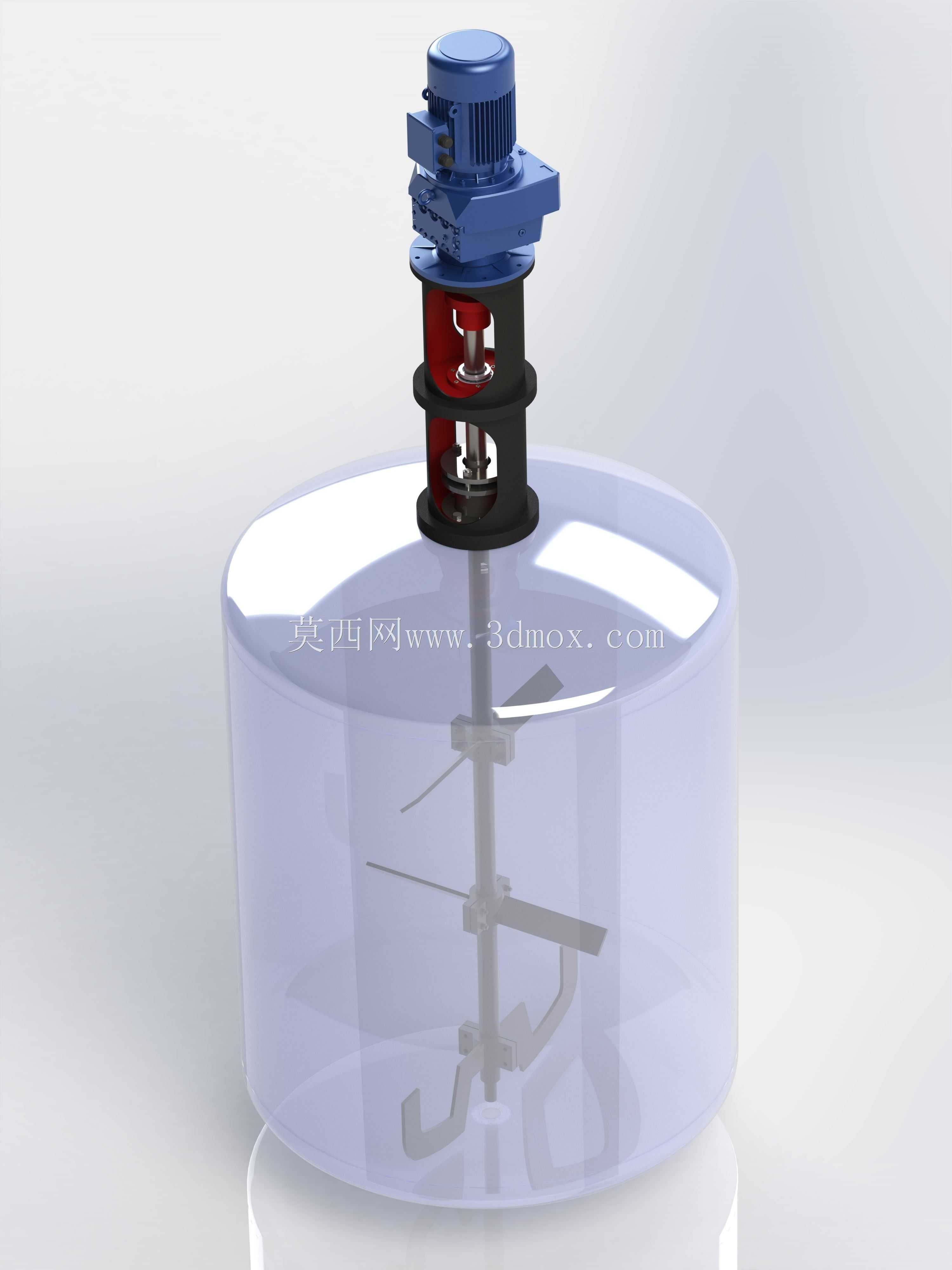

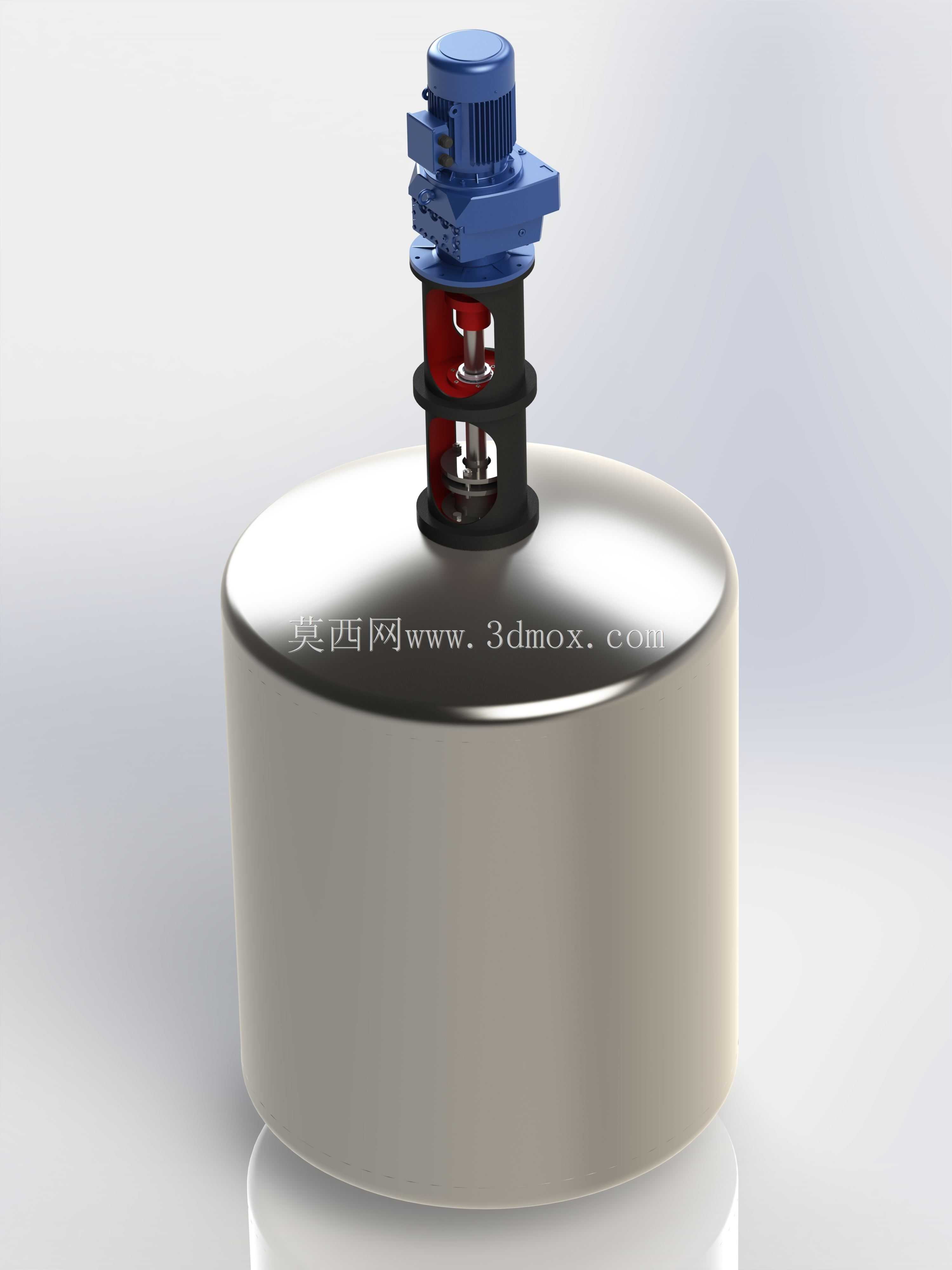

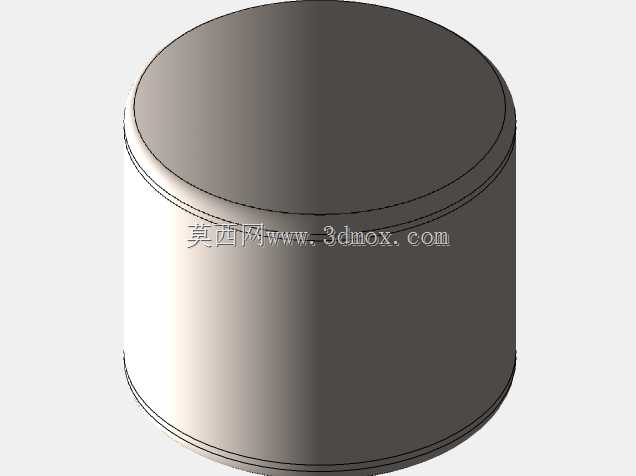

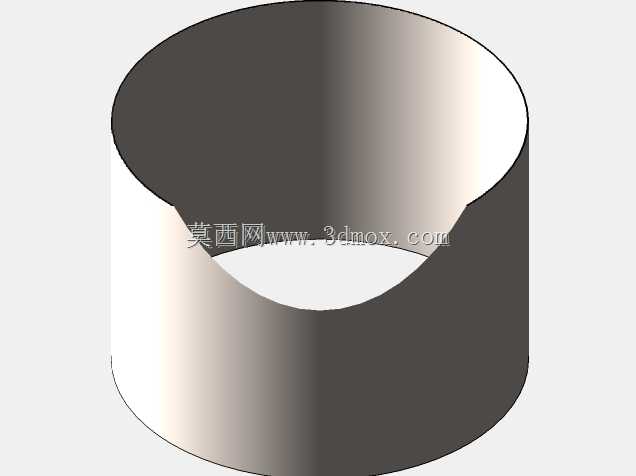

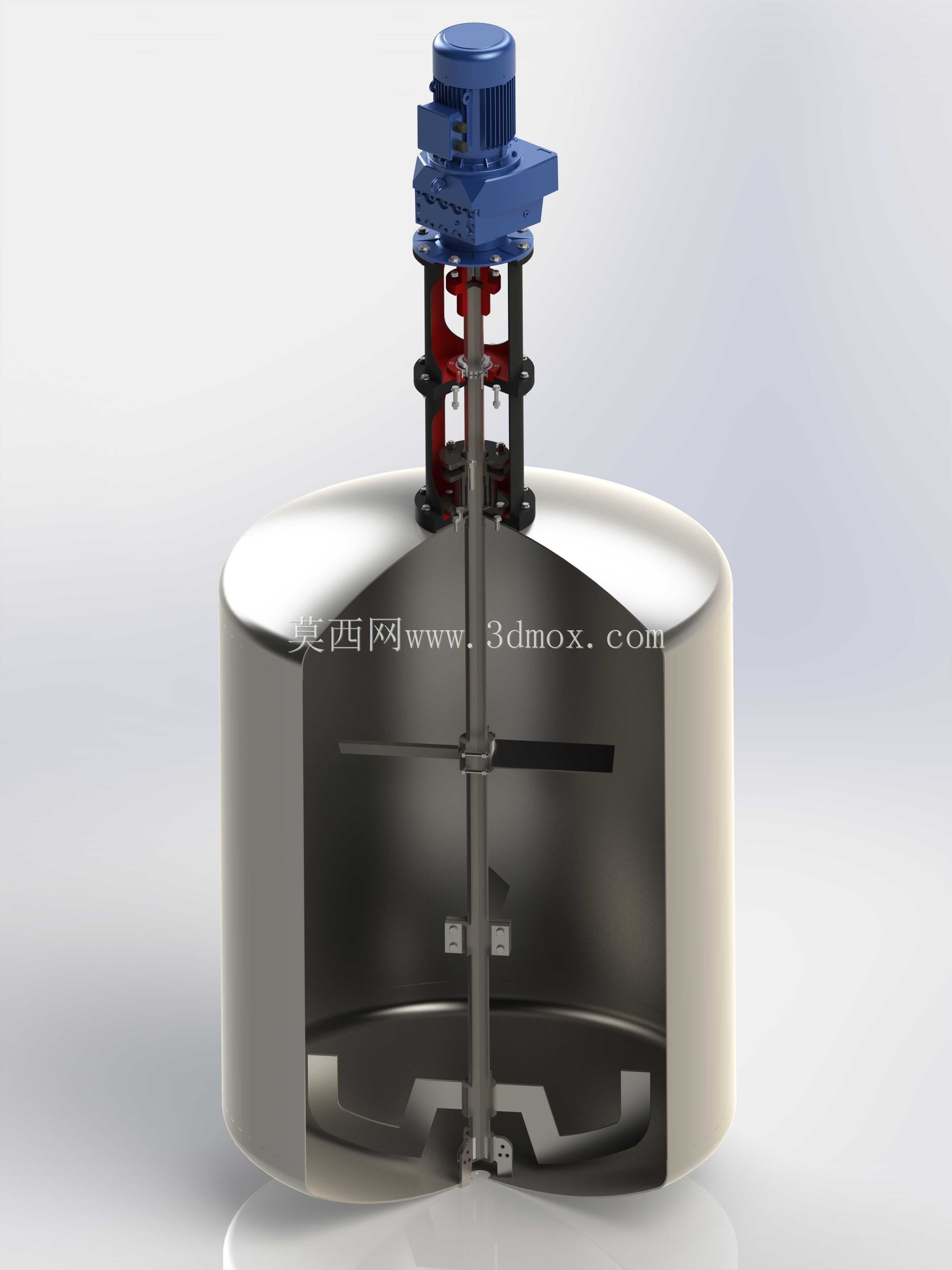

这款立式储罐主要面向精细化工、食品配料、医药中间体生产等行业的物料暂存与轻度搅拌混合场景，可用于存放常温常压下的液态、低粘度浆态物料，适配中小型生产车间的配料工序、中间物料缓存工位，也可作为小型反应单元的前置储料设备配套使用。设备顶部集成的搅拌驱动结构，能够在储料过程中对罐内物料进行低速搅拌，避免易沉降组分出现分层、沉淀问题，保障出料时物料组分均一稳定，无需额外外接搅拌设备即可完成基础的物料混匀作业，减少生产环节的设备配套成本与工位占用空间。设计过程中采用参数化逻辑搭建整体装配结构，核心围绕罐体直径、筒体高度、封头壁厚三个核心变量做关联驱动，调整对应参数时，顶部搅拌安装座的法兰尺寸、搅拌轴伸入罐内的长度、支撑筋板的位置都会自动匹配更新，无需逐个修改零件尺寸，能够快速适配不同容积需求的储罐设计，大幅缩短同系列不同规格储罐的设计周期。外形结构上，罐体下部为直筒段，上部采用标准椭圆形封头（即行业常说的球形碟形封头），整体立式落地安装，底部预留了足够的排料接口安装空间，顶部驱动装置的检修空间也做了预留，安装时只需保证罐体基础的水平度，对齐顶部驱动的安装法兰即可完成装配，搅拌轴与罐顶的密封位置做了同轴度约束，避免运行过程中出现偏磨泄漏问题。整体结构兼顾了储罐的承压稳定性与搅拌功能的实用性，直筒段便于物料的盛装与液位观测，封头结构能够有效分散罐内物料的静压力，顶部的减速驱动组件直接通过法兰与罐顶连接，传动路径短，运行稳定性强，日常维护时只需拆卸法兰连接螺栓即可将驱动部分整体吊出检修，无需对罐体主体进行拆解，降低了后期运维的难度。
