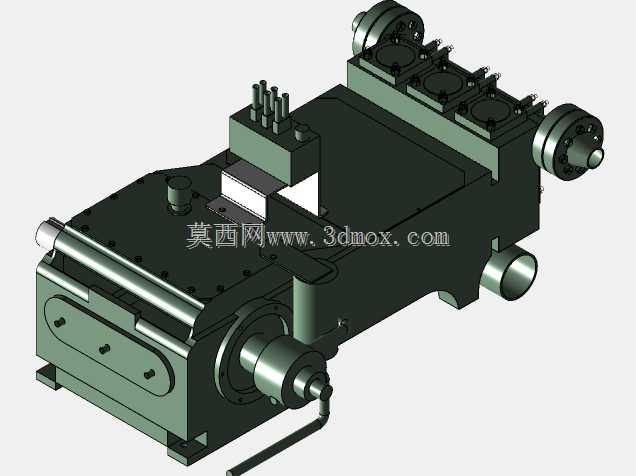

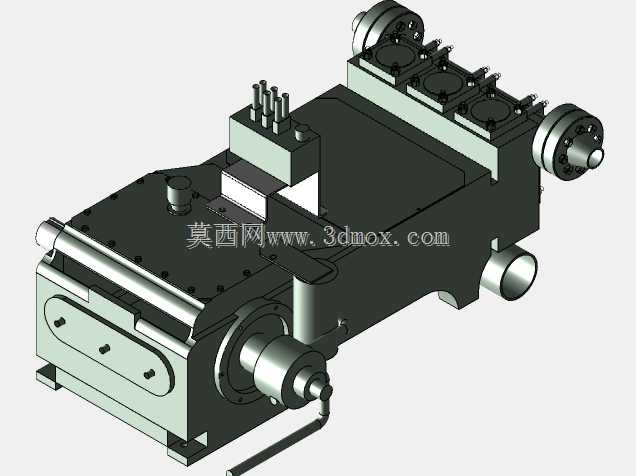

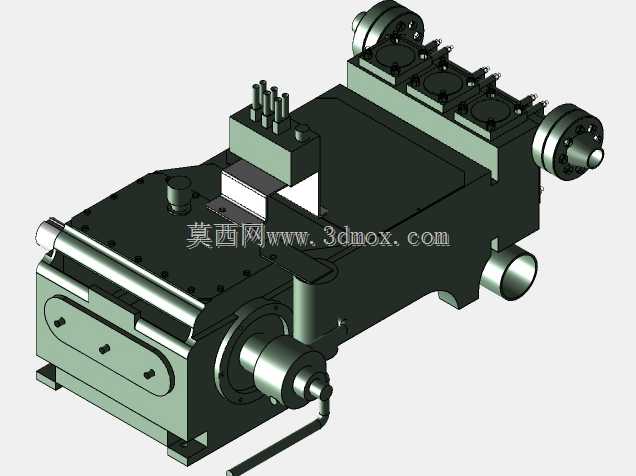

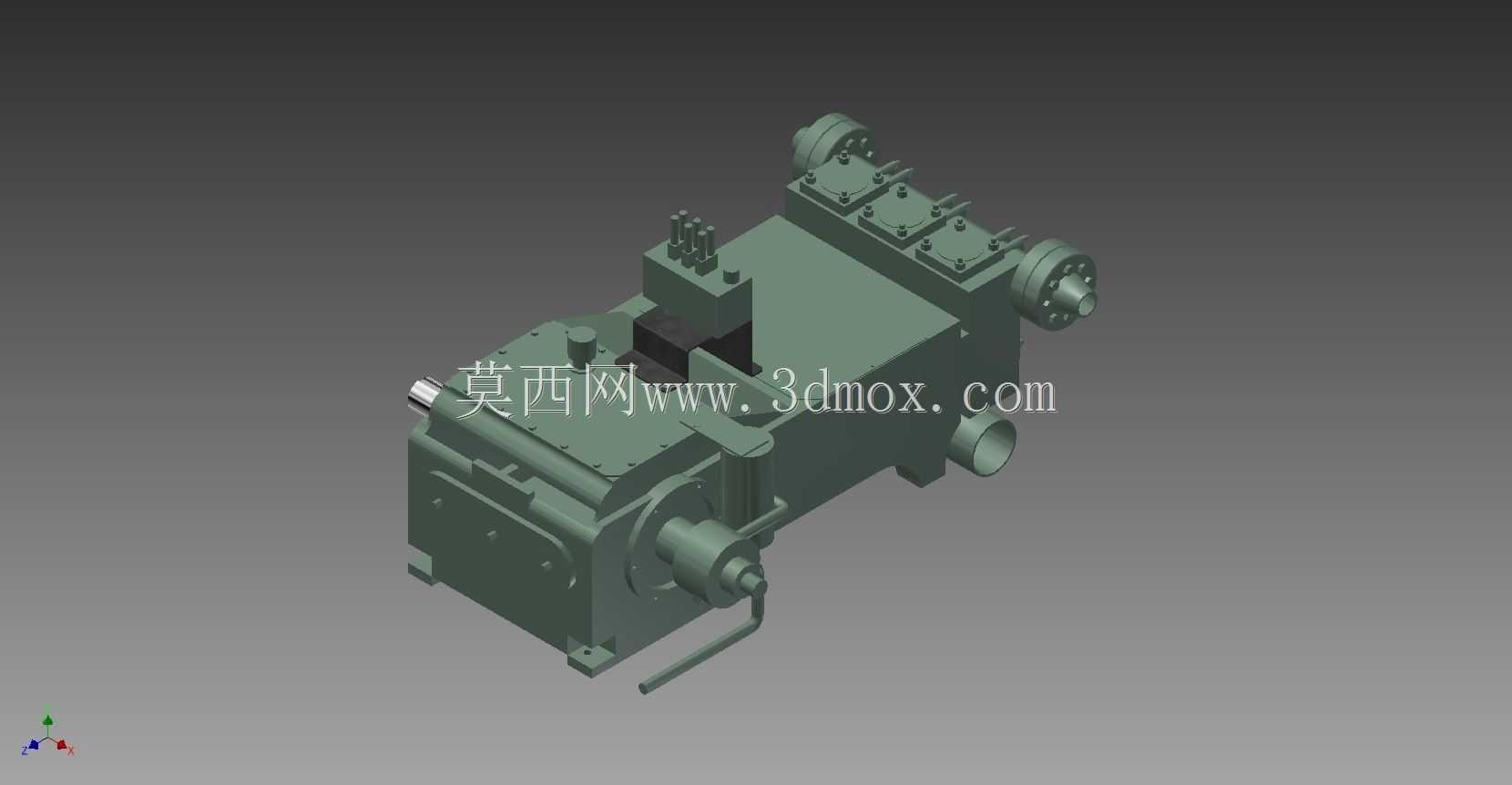

左侧驱动三缸五通逆时针旋转柱塞泵结构

该款三缸柱塞泵主要面向油田井口高压注水、油气介质输送、工业流程高压流体增压等核心应用场景，可在连续重载工况下完成稳定的流体加压输送作业，适配陆上油气开采、化工流程输送、高压水射流清洗等多个领域的作业需求，能够为管路系统提供持续稳定的高压流体输出，满足不同工况下的压力、流量参数匹配要求。设备采用左侧动力输入的驱动布局，动力端与液力端采用分体式集成设计，左侧驱动轴可直接与联轴器、皮带轮等传动部件连接，无需额外加装转向转换机构，能够有效缩减整套泵组的安装占用空间，降低现场安装的对接难度。液力端采用五通结构设计，集成API标准排放法兰与外部注油接口，可同时完成进液、排液、压力检测、溢流保护、外接注油的功能集成，无需在外部管路上额外加装过多转接接头，有效减少管路泄漏点，提升整套流体系统的运行可靠性。泵体采用逆时针旋转的运行转向设计，与行业内多数原动机的输出转向直接匹配，可省去转向调整的中间传动环节，降低传动过程中的功率损耗，提升整套泵组的运行效率。设计过程中针对三缸结构的流量脉动特性做了相位优化，三个柱塞的相位差按120度均匀排布，能够有效降低输出流体的压力脉动幅度，减少管路系统的振动与冲击，延长管路阀门、仪表等配套部件的使用寿命。动力端采用集成式箱体结构，将曲轴、连杆、十字头等传动部件完全封闭在箱体内，配套飞溅润滑与外部注油双重润滑结构，可保证各传动摩擦副在高速重载运行时得到充分润滑，降低部件磨损速率。安装边界方面，泵体底部预留标准化的安装固定基面，各连接法兰的位置、尺寸均匹配行业通用安装规范，进排液接口的朝向、驱动轴的伸出长度均做了适配性优化，可直接替换同参数规格的在用泵设备，无需对现场安装基座、管路布局做大规模改造。外部注油器的安装位置预留了充足的操作空间，日常运维时可直接完成注油、油量检查等操作，无需拆解泵体部件，有效降低日常运维的工作量。
