端吸蜗壳泵组管路系统安装布局设计

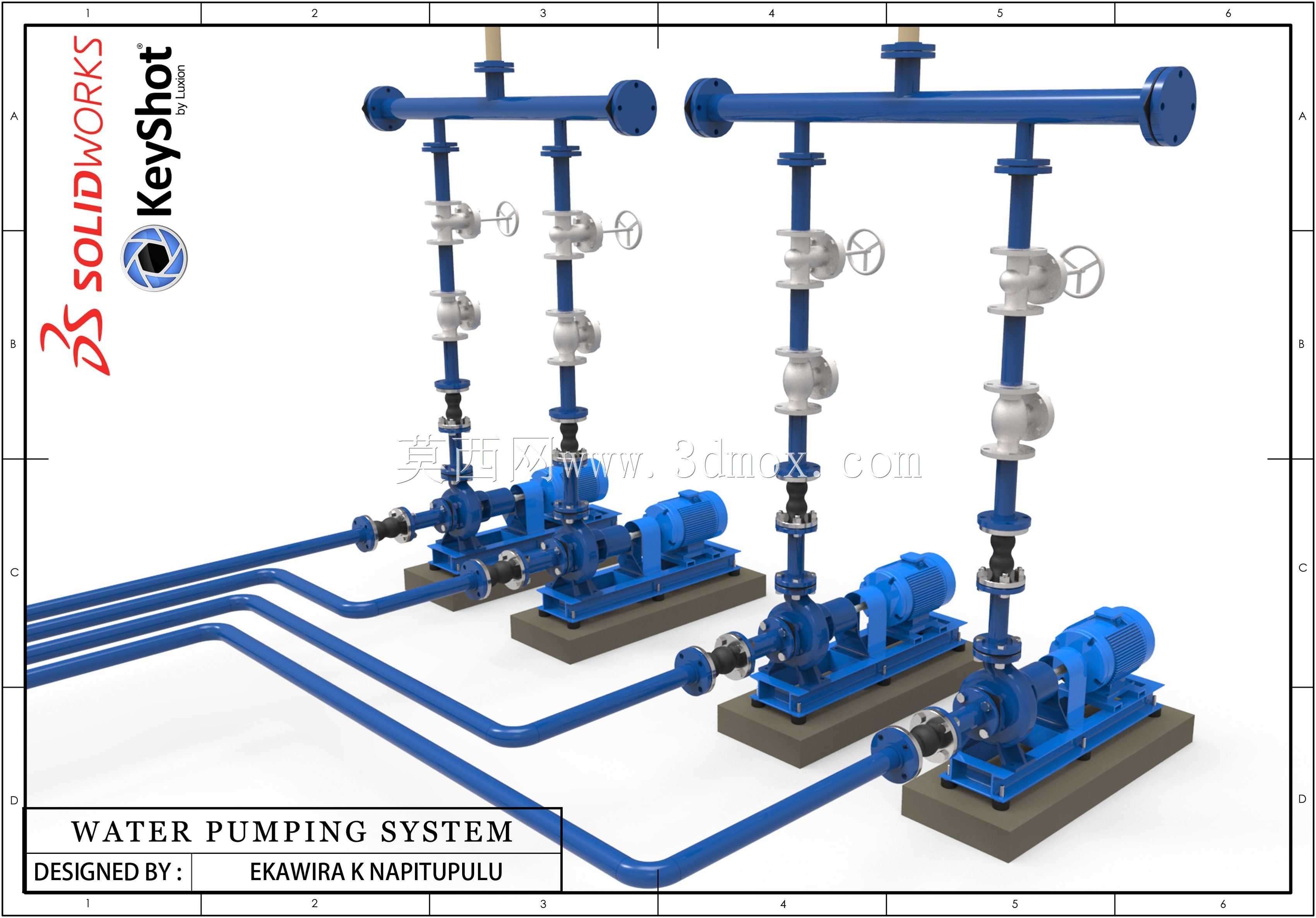

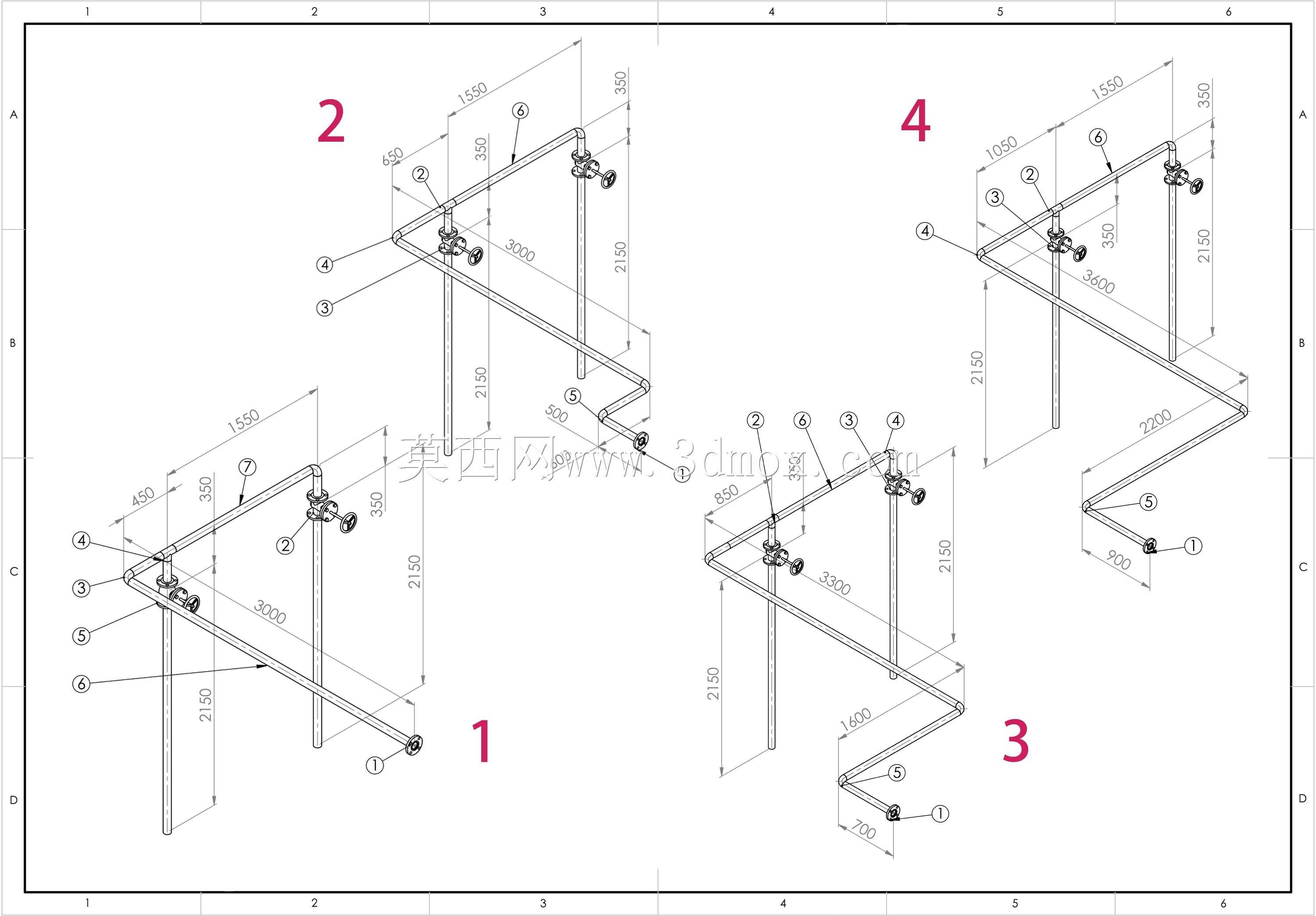

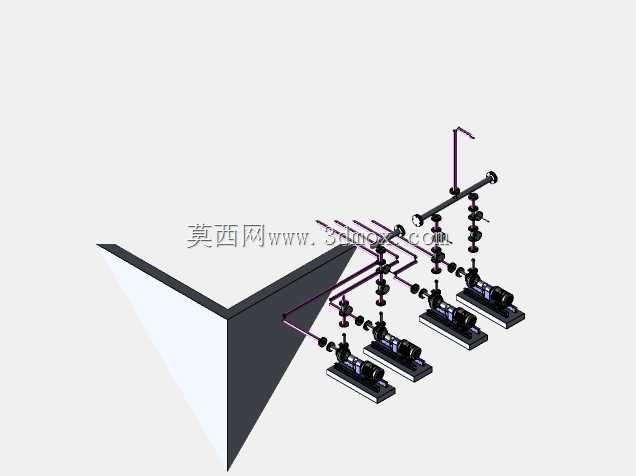

这套泵组管路系统主要面向民用建筑供水、工业循环输水、中小型水厂增压输水等应用场景，承担流体介质的稳定输送与压力调节功能，采用一用一备的冗余配置逻辑，可在单台设备维护或故障时自动或手动切换备用机组，保障输水流程不中断，避免因供水中断造成生产停滞、生活供水受阻等问题。整套系统的核心输水单元为端吸蜗壳式离心泵，单泵额定流量可达每小时三百升，额定扬程三十米，能够覆盖常规多层建筑供水、生产车间循环水输送、小型灌区输水等场景的压力与流量需求。泵体配套的进出口管路设置了多组控制阀门，包含截断阀与止回结构，既可以在单台泵检修时完全截断对应管路的介质流通，避免介质倒灌影响其他机组运行，也可通过阀门开度调节实现管路流量的精准匹配，适配不同工况下的输水需求。在设计思路上，整套布局充分考虑了现场安装的操作空间与后期维护便利性，泵组采用成排平行布置方式，统一固定在混凝土减震基座上，基座预留了充足的螺栓安装点位，可有效吸收泵组运行时产生的振动，降低振动传递到建筑结构或管路系统产生的噪音与管路疲劳损伤。进出水主管路采用同标高平行敷设设计，分支管路从主管路垂直接出对应连接每台泵的进出口，管路转弯处采用大曲率半径弯头，减少介质流动过程中的局部阻力损失，提升整体输水效率。从安装边界来看，整套泵组的横向排布预留了不小于单台泵宽度的检修通道，操作人员可顺畅到达每台泵的操作侧，完成阀门启闭、泵体维护、密封件更换等日常操作；管路顶部预留了足够的排气与仪表安装空间，可根据实际需求加装压力表、流量传感器、排气阀等附属配件，无需对现有管路结构进行大规模改动。主管路两端采用法兰连接结构，可直接对接现场的主输水管道，降低现场安装的焊接工作量，提升施工效率。整套系统的管路与泵体配色采用辨识度较高的工业蓝色，阀门采用金属原色，便于现场操作人员快速识别管路走向与操作点位，减少误操作概率。管路支架的设置点位经过受力核算，避开了泵体进出口的软连接位置，避免管路重量直接压在泵体法兰上造成密封面泄漏或泵体轴系偏移，保障设备长期稳定运行。
