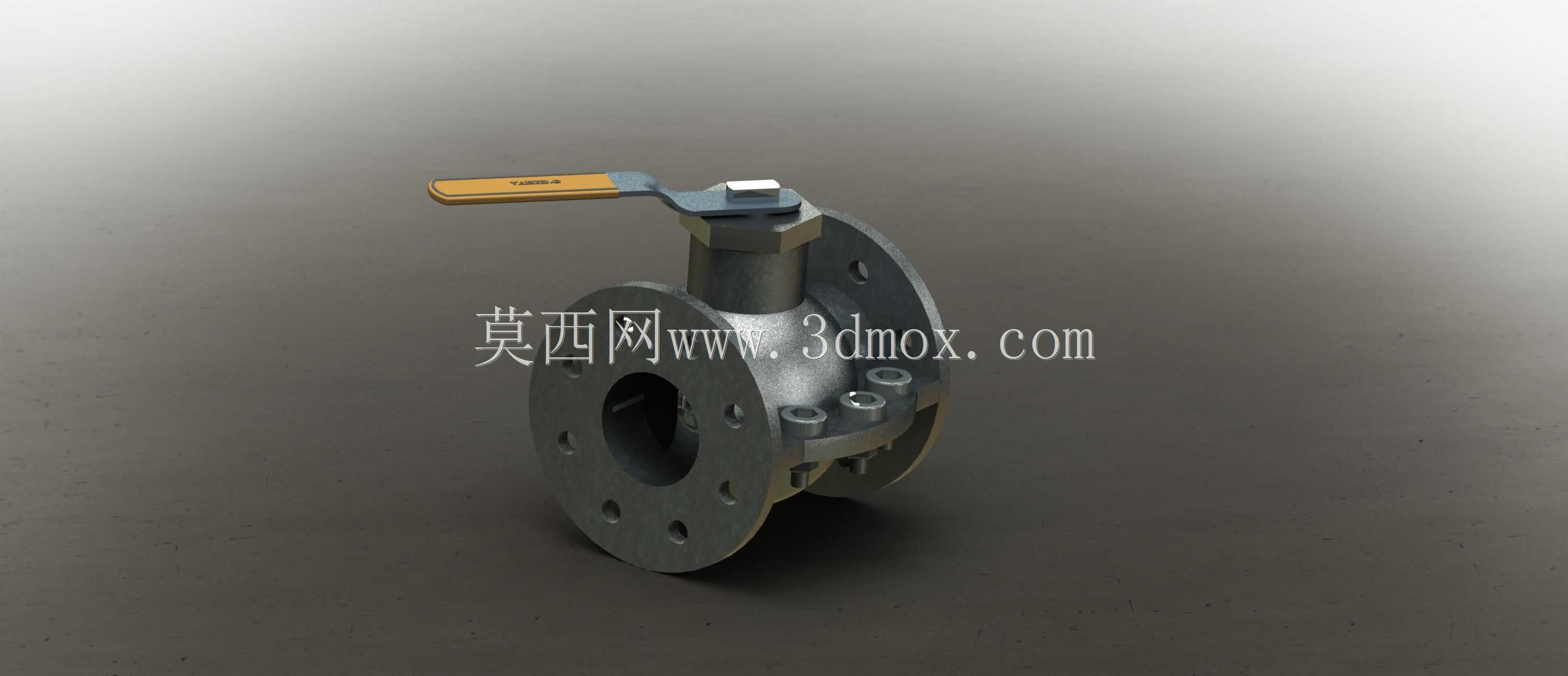

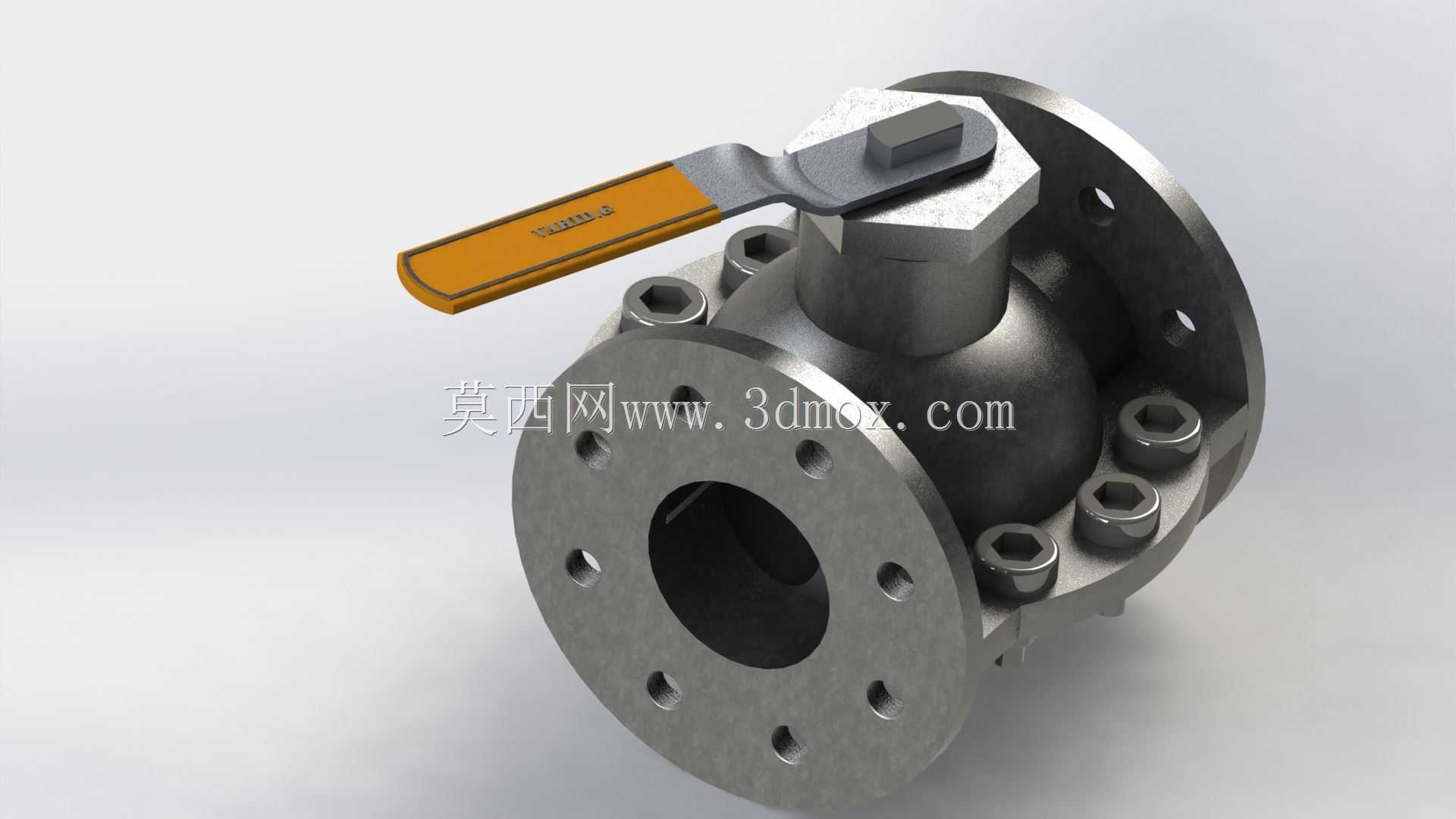

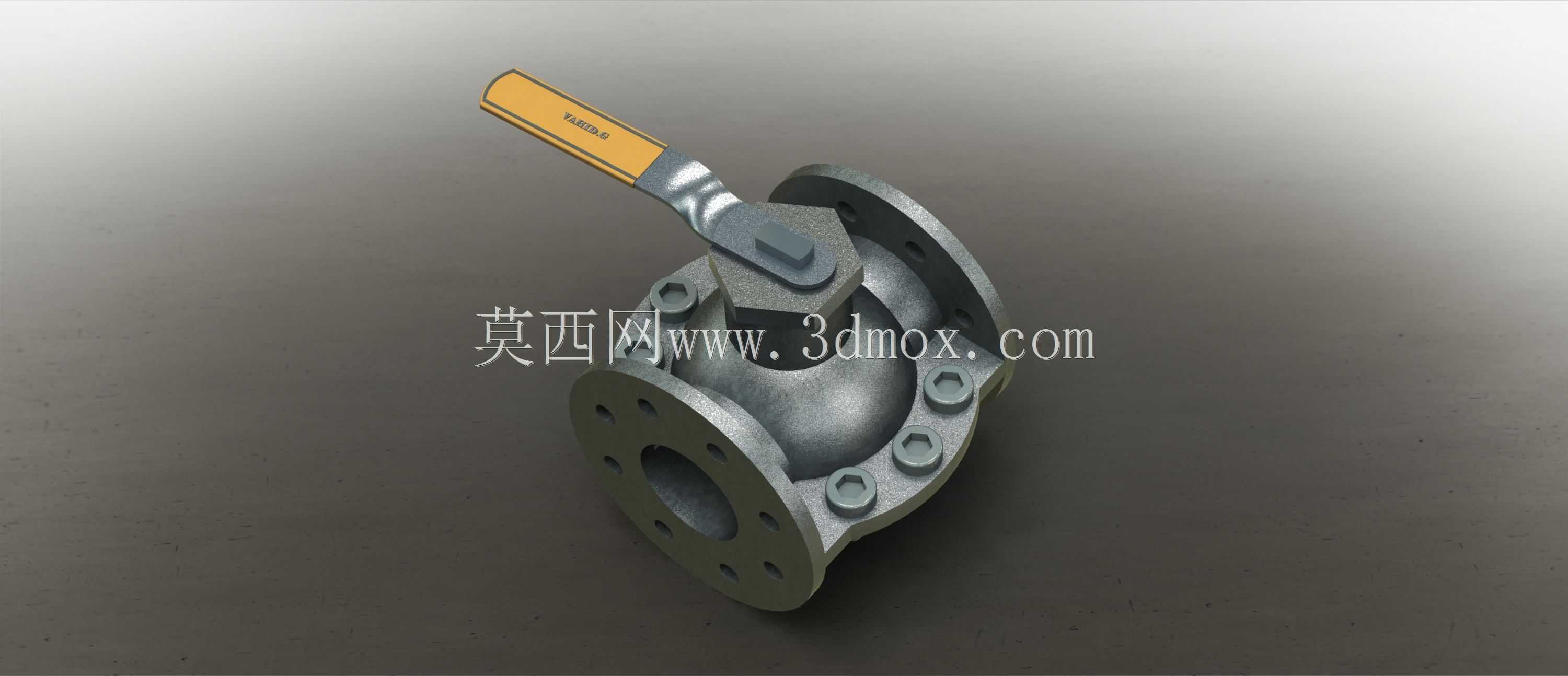

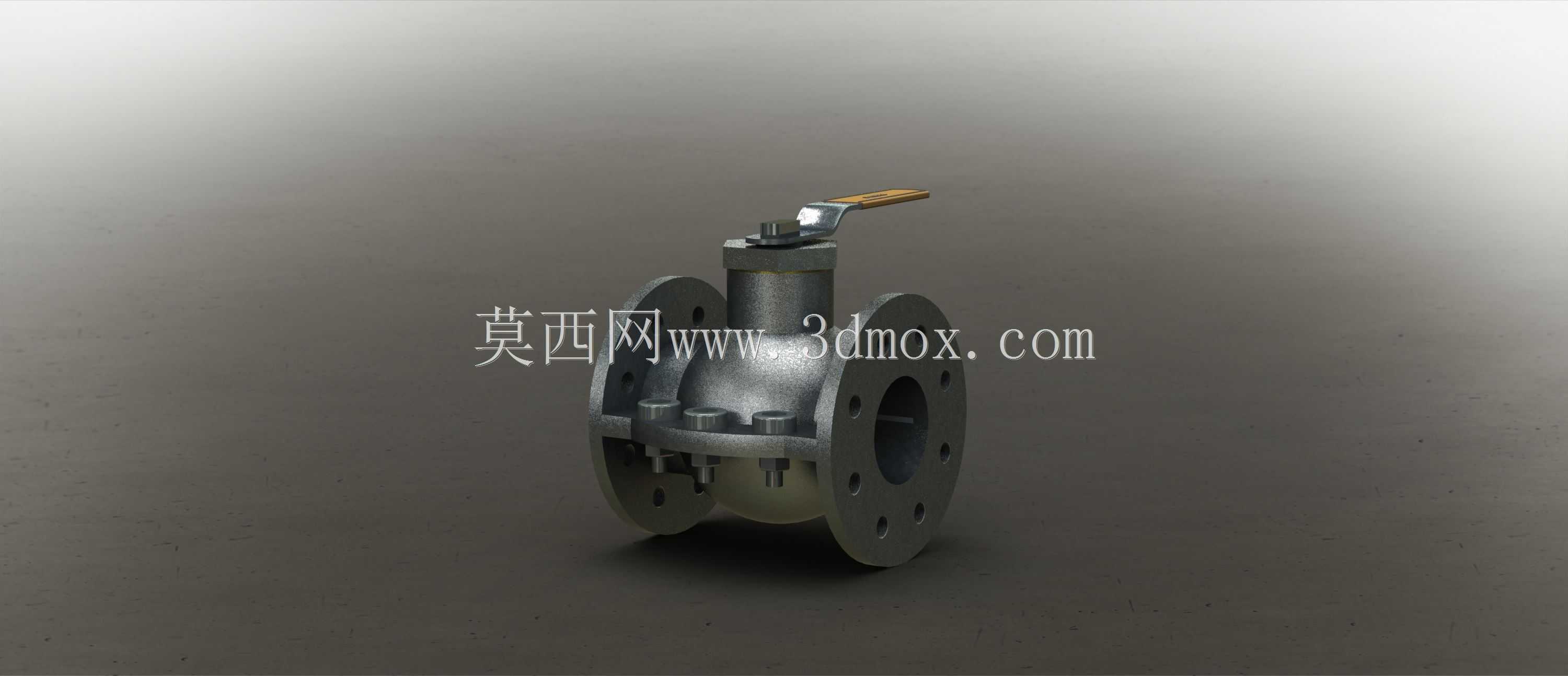

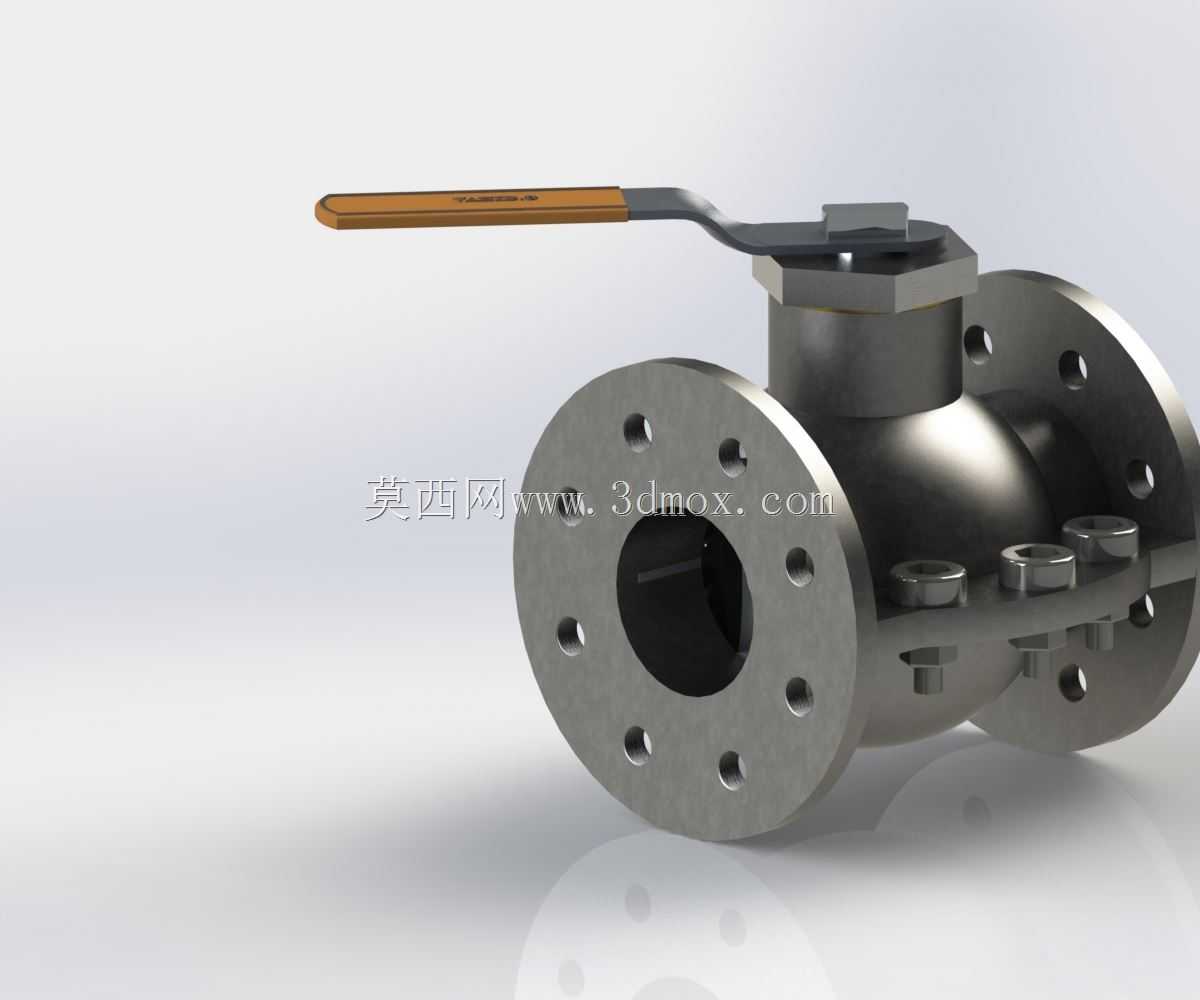

法兰连接浮动式工业球阀结构设计

这款法兰连接浮动球阀，主要应用于石油化工、市政给排水、热力管网、工业循环水系统等场景的管路段，承担管路介质通断控制的核心作用，可适配清水、油品、弱腐蚀性流体等多种常见工业介质的输送工况，在常温常压的通用工业管路中有着极高的应用普及率。从实际用途来看，该类球阀依靠球体带通孔的旋转动作实现启闭，操作时仅需将手柄旋转90度即可完成全开到全关的动作切换，操作力矩小，启闭迅速，相较于闸阀、截止阀类的截断设备，更适合需要快速切断管路通路的工况，同时全通径的结构设计能够让介质流道完全通畅，管路压损极小，不会对介质输送效率产生明显影响，也便于后期管路通球清扫作业的开展。在功能特性上，这款浮动式球阀的球体在介质压力作用下会向出口侧阀座产生一定位移，能够紧密贴合出口端密封面，实现可靠的密封效果，双侧法兰的连接形式让阀门在管路安装时的对中调整更为便捷，连接强度高，密封性能稳定，能够承受管路运行中的常规振动与压力波动，金属材质的阀体与手柄结构具备良好的抗磕碰、抗老化能力，可适应多数工业现场的复杂安装环境。从设计思路来看，该模型还原了工业球阀的经典结构布局，阀体采用左右分体式的法兰连接结构，便于内部球体、阀座、阀杆组件的装配与后期维护，阀杆采用下装式的防飞出结构设计，避免管路带压时阀杆被内部压力顶出造成安全隐患，顶部的手柄操作端设置了明确的开关位置指示，手柄与管路平行时为全开状态，垂直时为全关状态，现场操作人员可直观判断阀门启闭状态，降低误操作风险。在外形尺寸与安装边界上，该球阀的双侧法兰采用标准管路法兰尺寸设计，法兰盘上的螺栓孔均匀分布，可直接与同通径的管路法兰配对安装，安装时需预留足够的手柄操作空间，保证手柄旋转90度的范围内无其他设备或管路构件遮挡，阀门整体的轴向长度符合通用工业阀门的结构长度标准，无需对现有管路进行额外改造即可直接替换同规格的老旧截断阀门，阀体底部的结构轮廓平整，可根据现场需求设置支撑结构，避免大通径阀门长期运行后对管路连接法兰产生额外的应力载荷。
