黄铜材质带手动调节结构管路控制阀

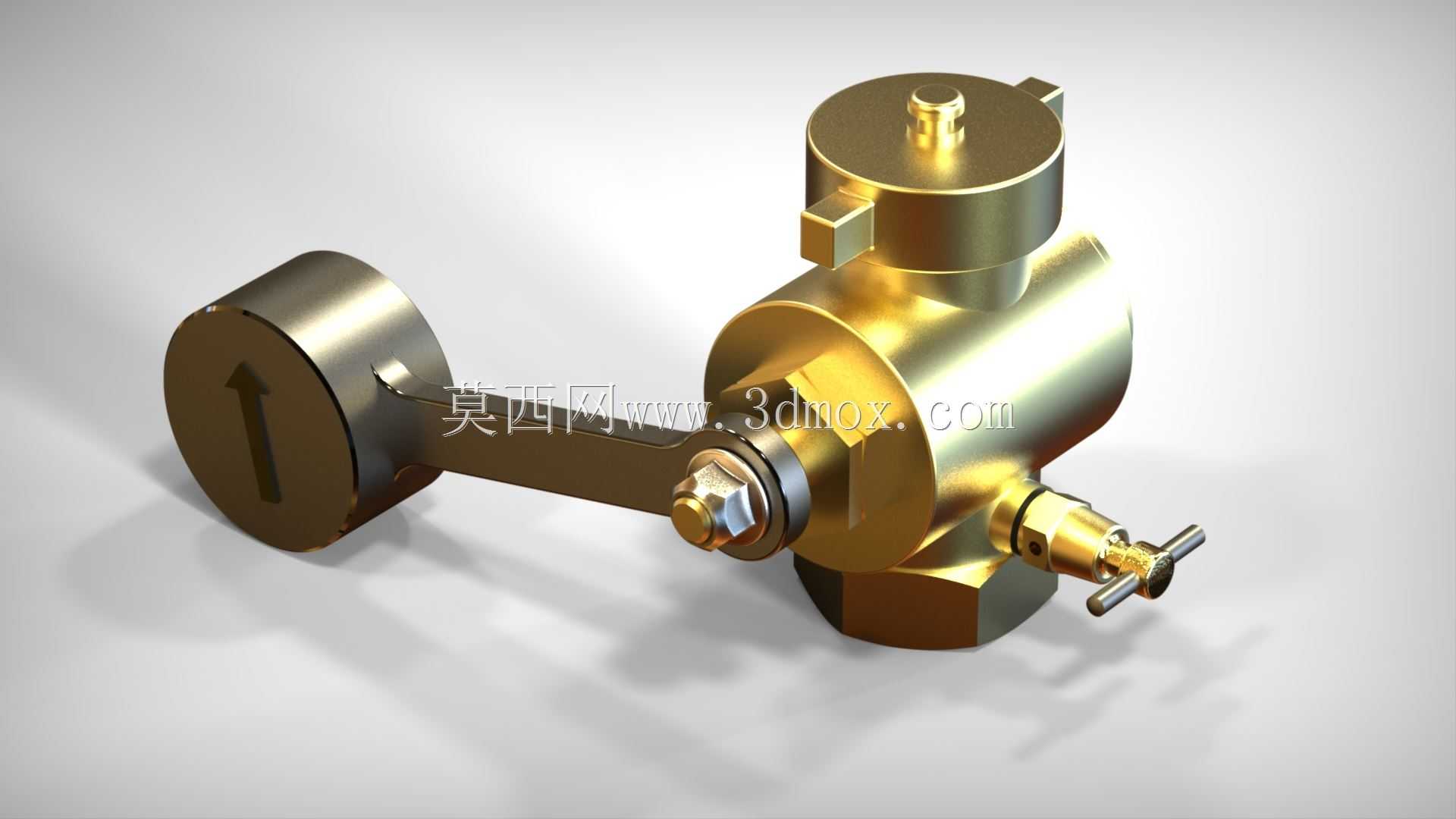

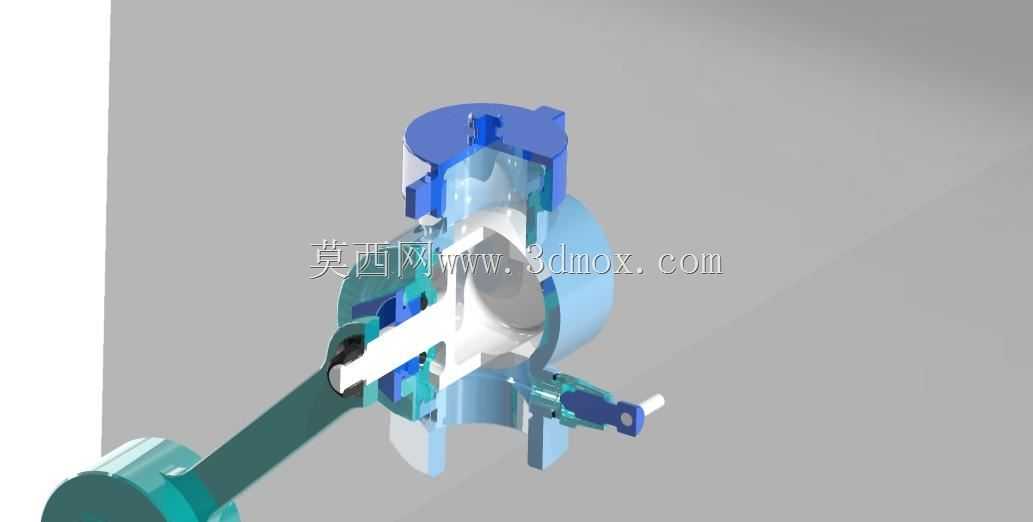

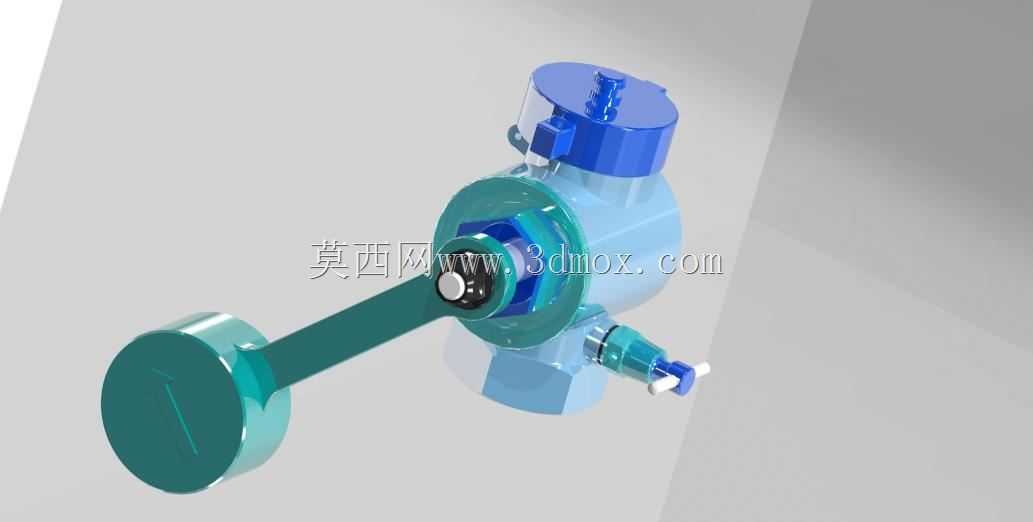

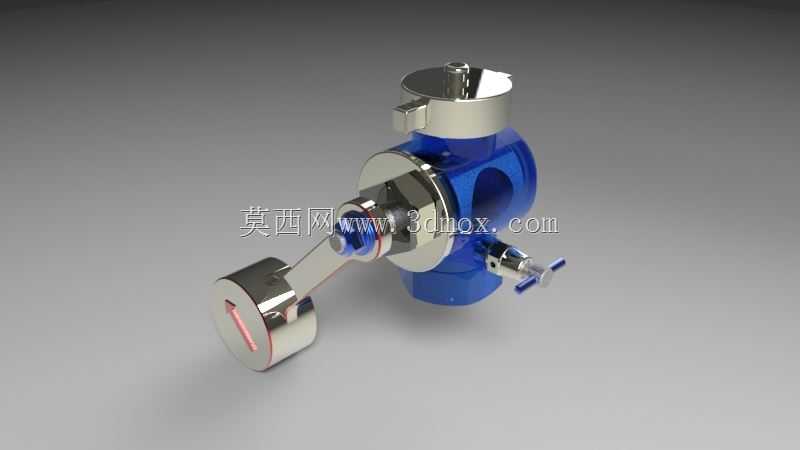

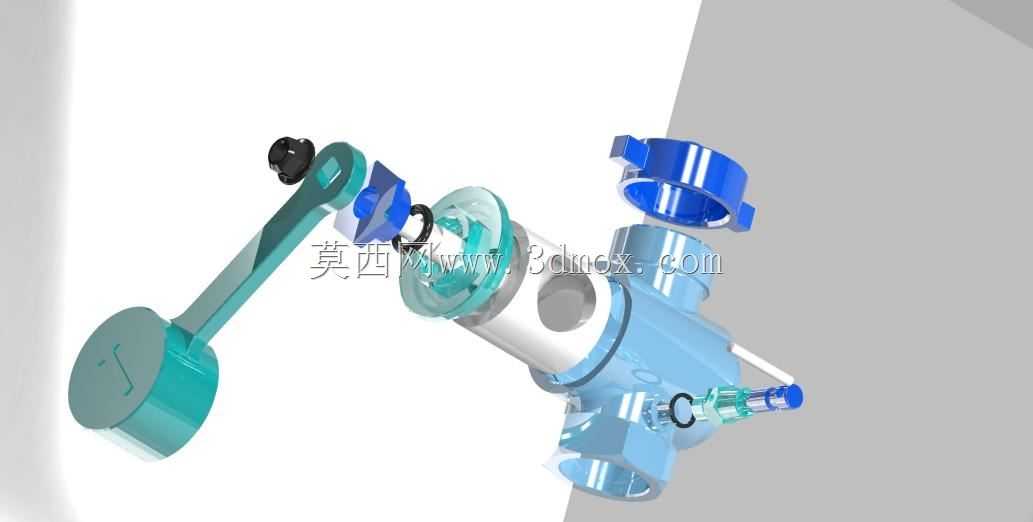

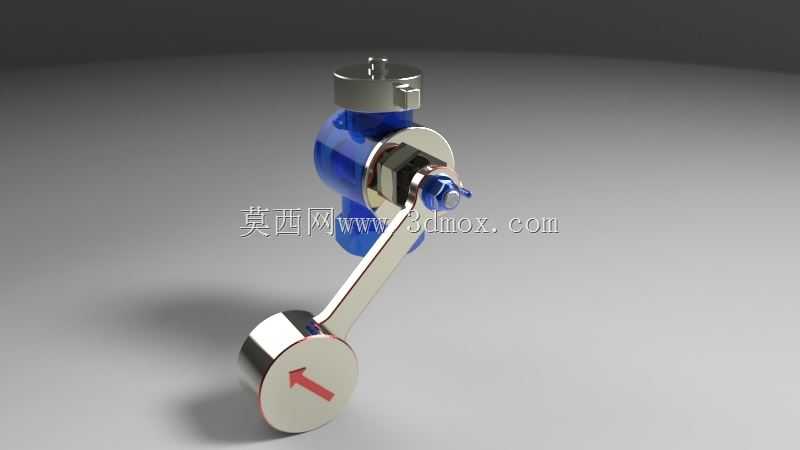

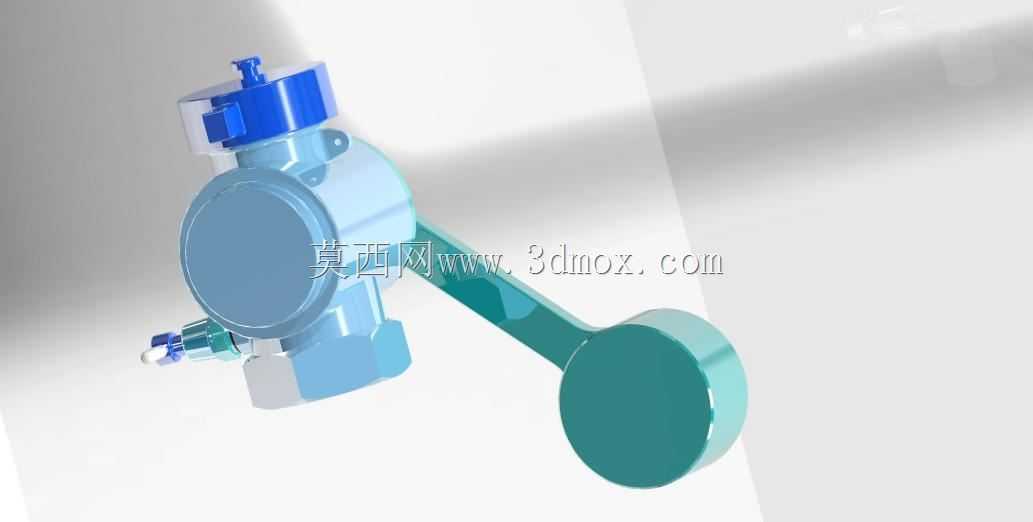

这款黄铜材质的管路控制阀，主要应用在中小口径的工业流体输送管路、实验室气液管路、小型供热供气管网系统中，承担管路通断调节、流量精准控制、支路介质截断的核心作用，能够适配无强腐蚀属性的水、低压蒸汽、轻质油品、惰性气体等多种常见输送介质，在民用暖通支路、工业设备辅助管路、小型工艺试验管线场景中都能稳定发挥作用。阀体整体采用锻造黄铜加工成型，材质本身具备优秀的抗锈蚀能力与切削加工性能，长期接触常规流体介质不易出现结垢、锈蚀卡滞的问题，能够有效降低日常运维的频次与成本。产品在功能设计上做了双调节结构的布局，主通路配置大尺寸摆臂式操作手柄，手柄表面冲压有清晰的介质流向标识，能够帮助安装与运维人员快速识别管路走向，避免反向安装引发的密封失效、流量异常问题，大摆臂的结构设计能够降低操作力矩，即便在管路带压状态下，操作人员无需借助额外工具即可完成主通路的快速启闭操作；阀体侧部额外设置了小型针阀式微调结构，搭配T型小手柄，可在主通路保持开启的状态下，对支路的微小流量进行精细化调节，满足支路泄压、取样、微量介质补给的细分使用需求。设计阶段充分考虑了实际安装的边界限制，阀体主通路采用标准内螺纹连接端，能够直接同市面通用规格的镀锌钢管、黄铜管路进行适配，无需额外定制转换接头；整体结构布局紧凑，主操作手柄的旋转半径控制在合理范围内，侧部微调结构向外延伸的长度较短，即便在管路排布密集、安装空间局促的场景下，也不会出现操作手柄与周边管路、构件发生干涉的问题，安装时仅需预留出主手柄90度旋转的操作空间即可完成全部操作动作。阀体所有活动连接部位都配置了适配的密封结构，主阀杆部位采用多级密封组合设计，能够在额定工作压力范围内杜绝介质外渗的问题，侧部微调针阀的密封副采用锥面硬密封搭配软密封垫的组合结构，既能够保证微调时的流量线性度，也能在完全关闭状态下实现可靠密封，避免出现内漏。整体外形采用规整的几何造型，没有多余的突出结构，既方便生产加工阶段的夹具定位与批量加工，也能在安装完成后减少外部积灰，便于日常的清洁与检查。
