法兰连接电动流量控制阀结构设计

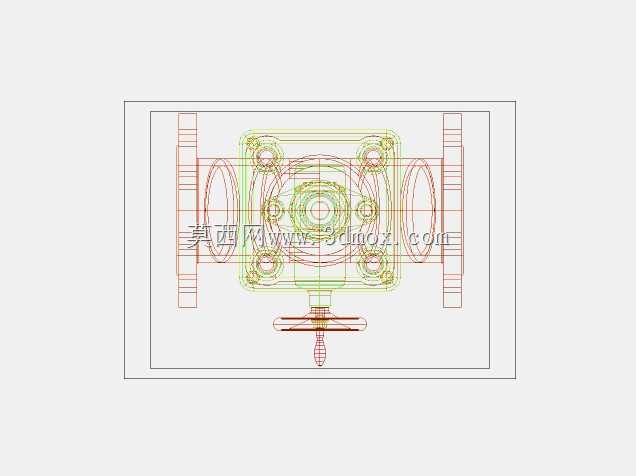

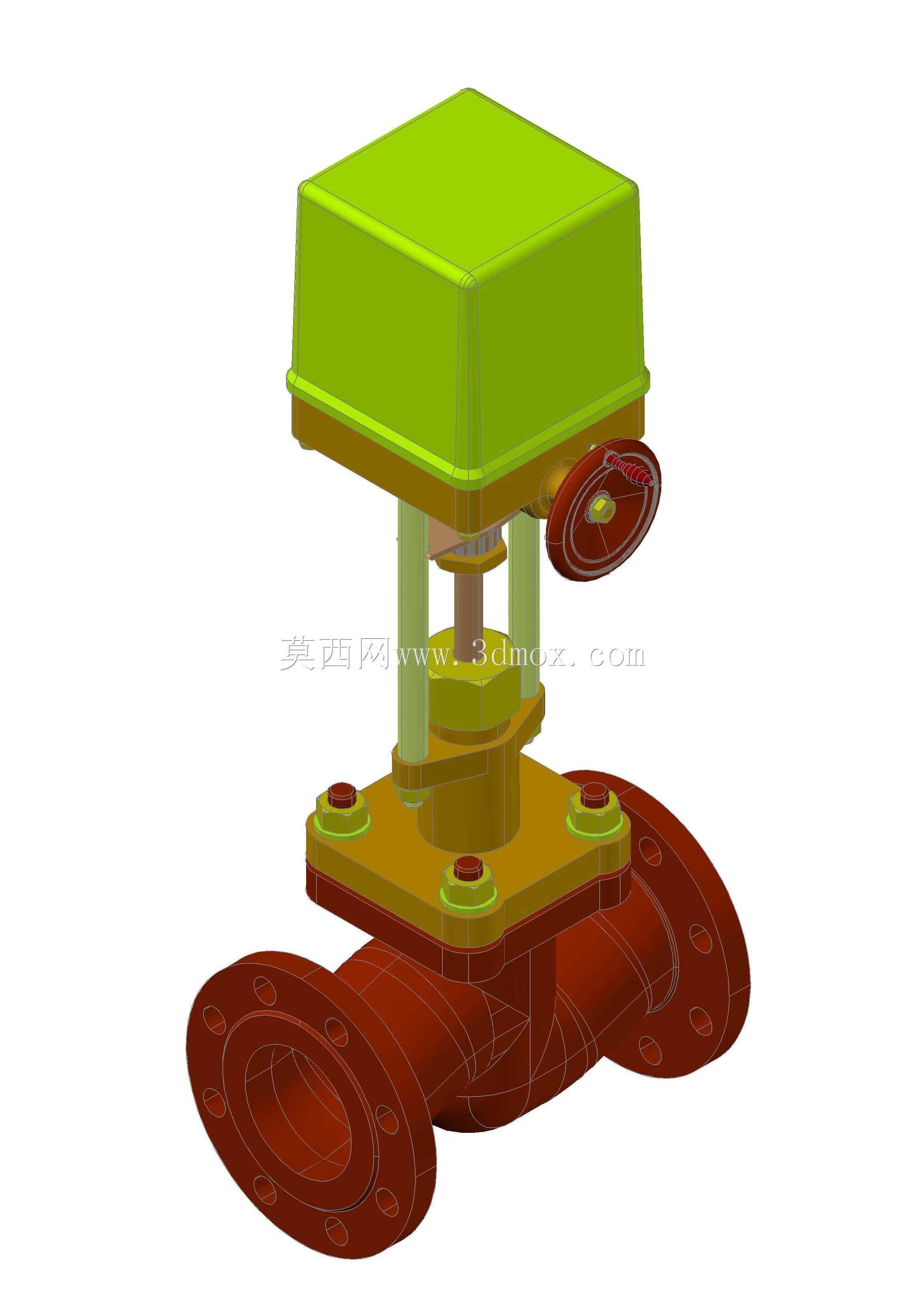

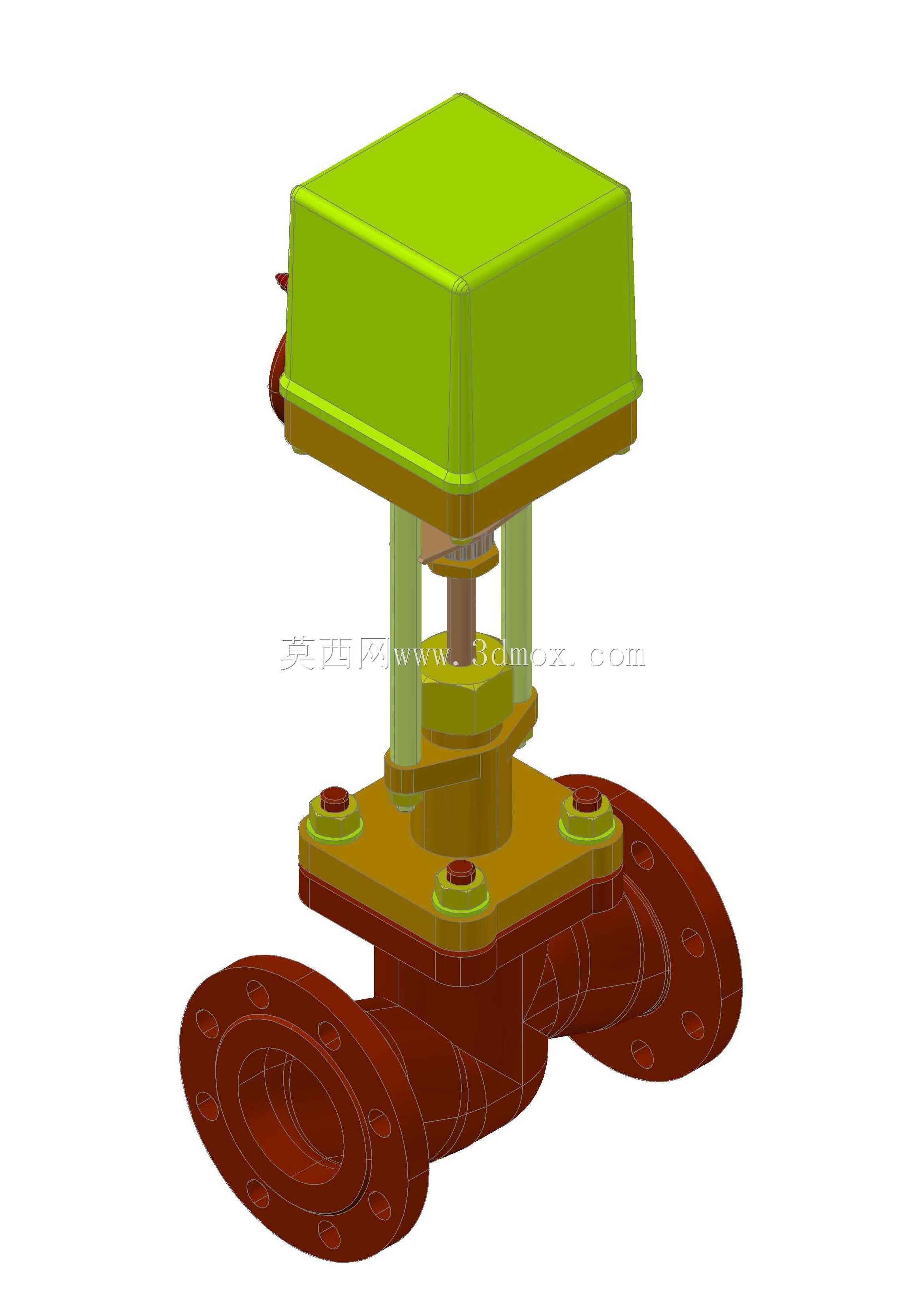

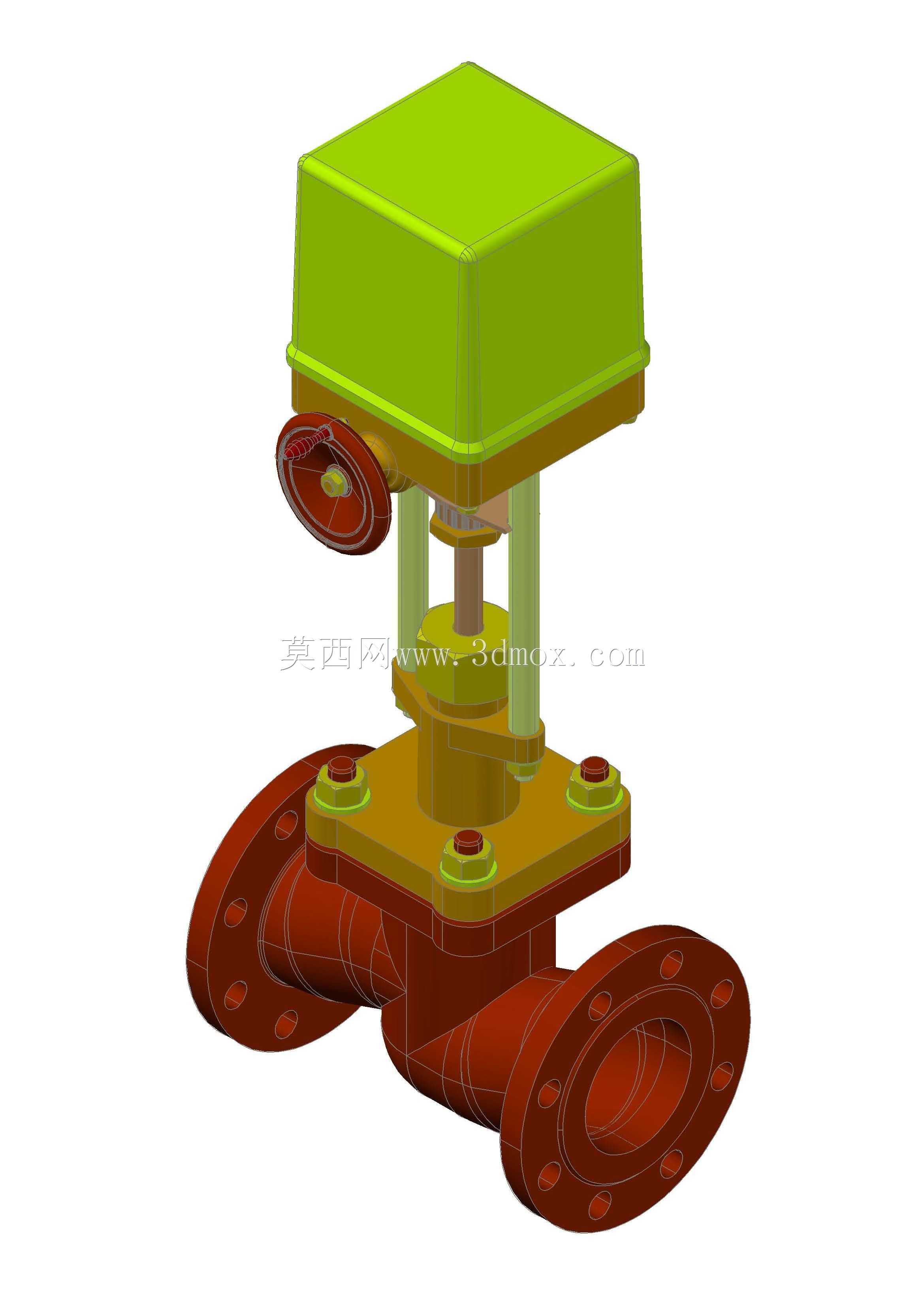

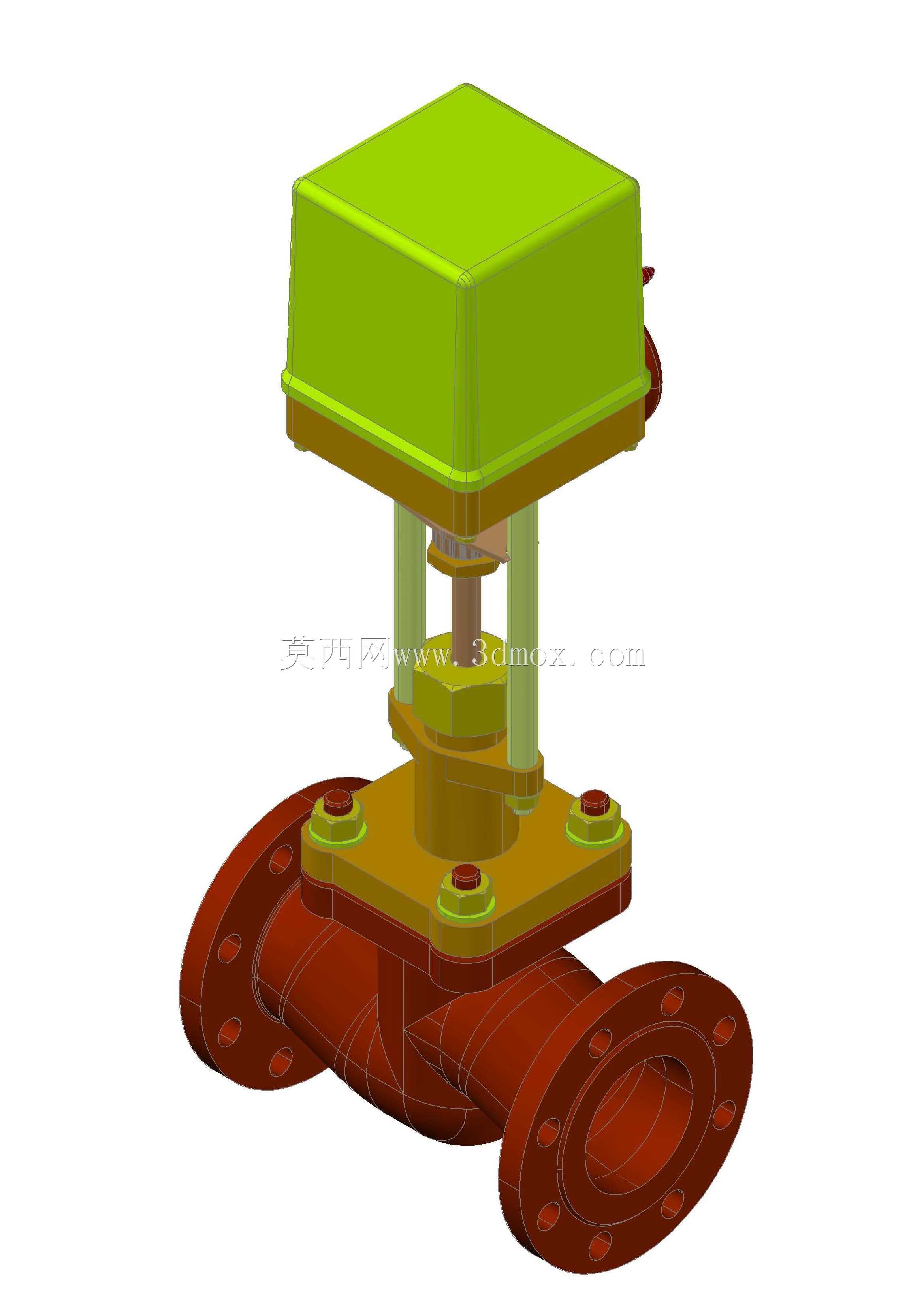

这款电动流量控制阀主要面向工业流体输送管路系统设计，可广泛应用于暖通空调水循环、化工介质输送、市政给排水、工业生产制程流体管控等场景，承担管路内介质流量的精准调节、通断控制功能，适配水、低粘度油品、无强腐蚀性的化工流体等多种介质工况，能够替代传统手动阀实现远程自动化调控，满足现代工业生产对管路系统自动化运行的需求。产品整体采用上部电动执行机构加下部阀体的分体式结构设计，上部的电动执行机构外壳做了方型防护结构设计，能够有效阻隔生产现场的粉尘、飞溅液体侵入内部驱动组件，适配多数常规工业车间的安装使用环境，执行机构通过立式支撑柱与下部阀盖连接，既预留了足够的装配操作空间，也能保证阀杆升降动作的同轴度，避免长期运行出现卡滞问题。下部阀体采用法兰式连接结构，两端的法兰盘预设了均匀分布的螺栓安装孔，能够与同通径的工业管路法兰直接对接，安装时只需匹配对应压力等级的法兰密封垫片，穿入配套螺栓均匀紧固即可完成安装固定，无需额外定制转接配件，大幅降低现场安装的适配成本。阀体内部的流道采用直通式结构设计，介质流通阻力小，能够减少管路输送过程中的压力损失，阀瓣与阀杆采用刚性连接结构，执行机构接收控制信号后驱动阀杆做升降动作，带动阀瓣改变流道的通流截面积，从而实现对管路内介质流量的线性调节，调节精度能够满足常规工业制程的流量管控需求。在设计过程中，重点考量了设备的安装边界与运维便利性，执行机构的顶部预留了接线端口位置，现场布线时可直接从上部接入控制线缆，无需拆解执行机构外壳；阀盖与阀体的连接采用对称分布的螺栓紧固结构，后期需要检修内部密封件、清理阀腔杂质时，只需拆卸阀盖连接螺栓即可将上部驱动组件整体吊起，无需将整个阀体从管路上拆解，能够大幅缩短现场运维的停机时间。整体结构的尺寸设计充分参考了通用工业阀门的安装规范，法兰间距、螺栓孔中心距、整体安装高度都符合行业通用的安装尺寸要求，能够直接替换同通径的传统手动法兰阀，无需对原有管路进行改造，适配性较强。
