工业制冷螺杆式压缩机组结构设计

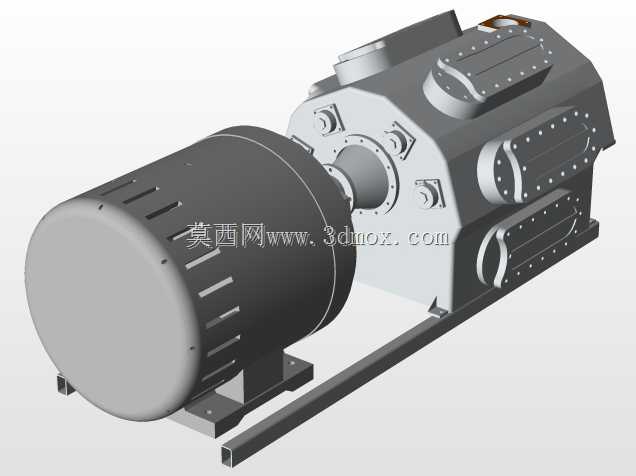

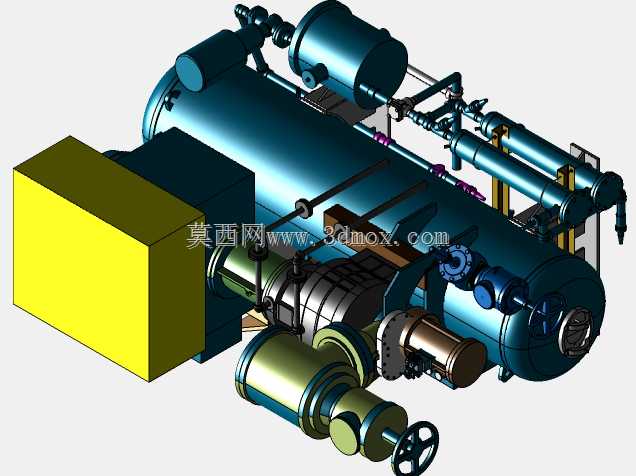

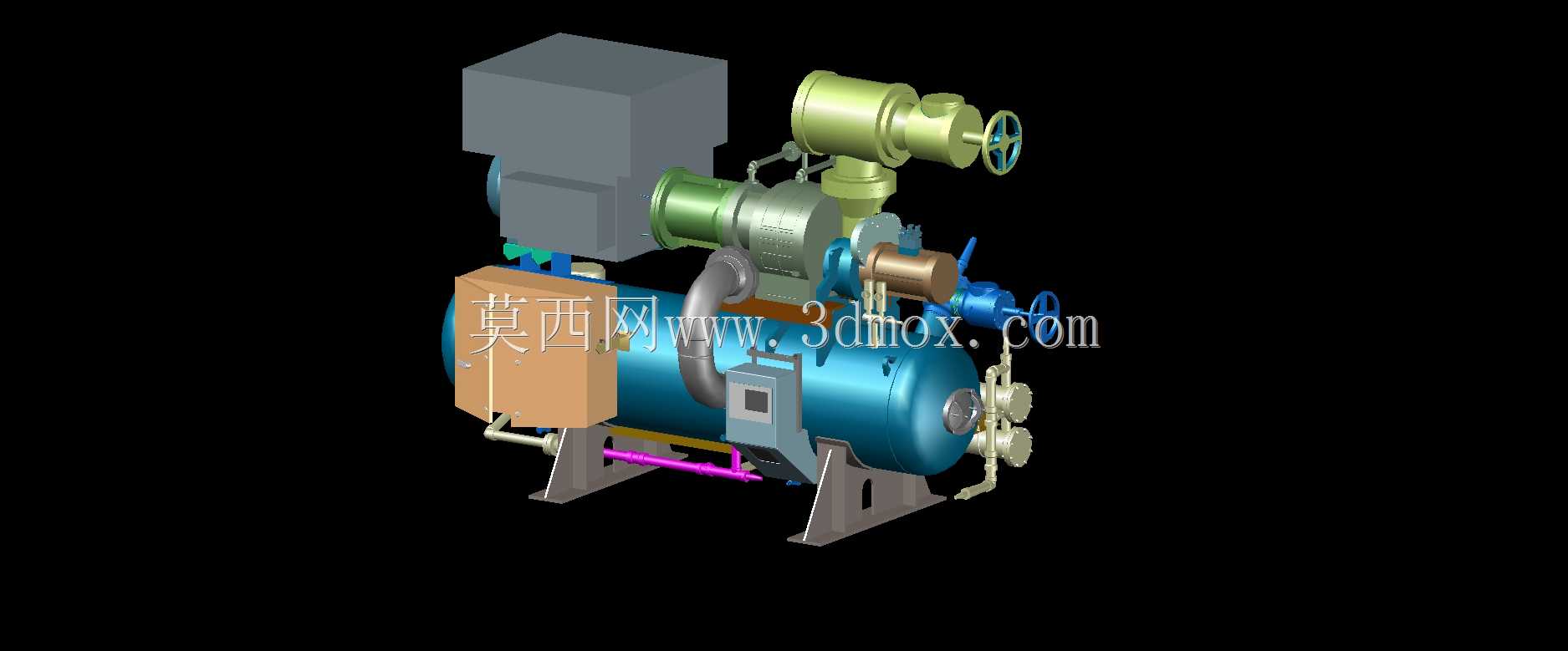

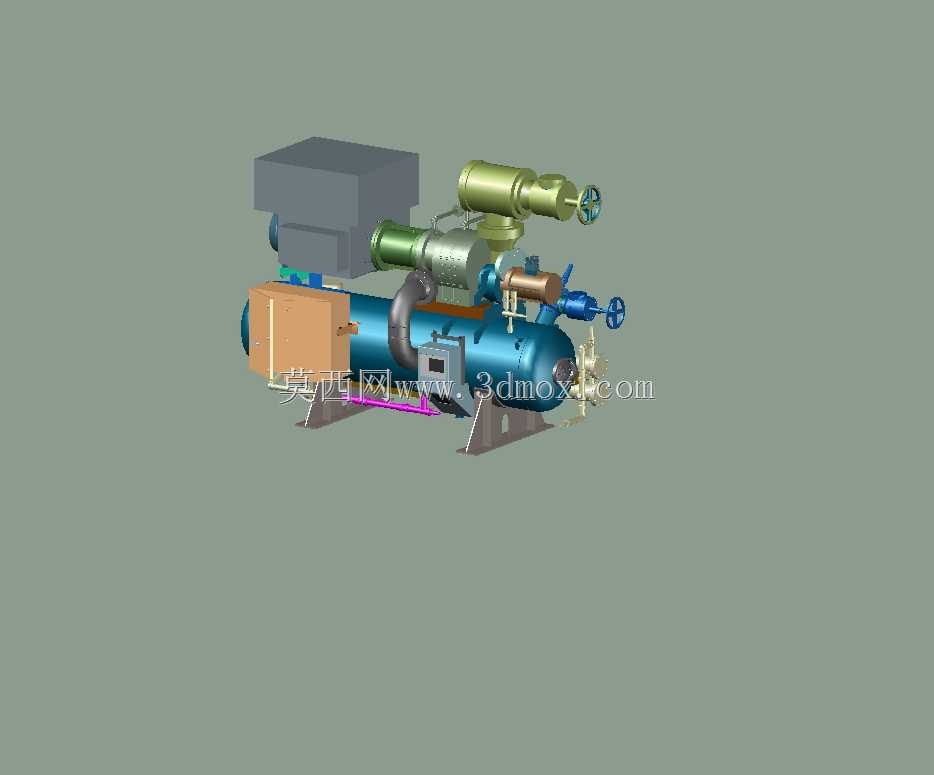

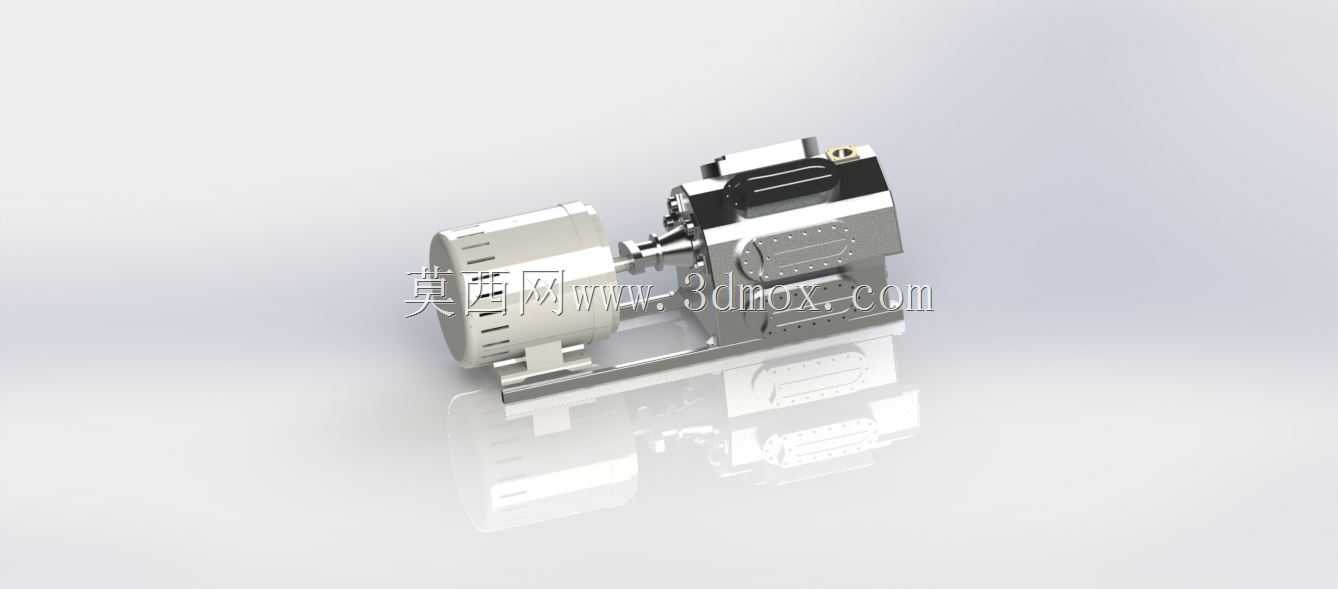

这款螺杆式压缩机组主要面向大中型工业制冷场景设计，可广泛应用于冷链仓储库区集中制冷、大型工业生产工艺冷却、商用中央空调冷源供给、化工生产流程低温冷媒输送等场景，作为整个制冷循环系统的核心动力部件，承担着吸入低压低温气态冷媒、通过螺杆啮合容积变化将其压缩为高压高温气态冷媒的核心功能，为整个制冷循环提供持续的动力源，保障冷量能够稳定输送到各个用冷终端。从功能特性来看，该机组采用螺杆式压缩核心结构，相比传统活塞式压缩机具备运行更平稳、振动幅度更小、排气压力脉动低、可适应长时间连续满负荷运行的优势，能够适配蒸发温度跨度较大的制冷工况，在不同冷量需求下都能保持稳定的运行效率，同时机组集成了气液分离、油路循环、压力调节、安全保护等附属功能模块，无需额外搭配过多零散辅件即可完成整套制冷压缩单元的功能输出。在设计思路上，整体采用卧式集成布局，将压缩主机、驱动电机、油分离器、气路控制阀组、油路管路、接线控制箱等部件整合在同一卧式储液筒体上方的安装机架上，充分利用卧式筒体上方的立体空间，压缩主机与驱动电机采用同轴直连的传动结构，省去了中间传动部件带来的效率损耗与故障点，同时将各类控制阀件、操作手轮布置在机组外侧靠近操作通道的一侧，方便日常运行巡检时的参数调整与状态查看，不同功能的管路采用差异化的走向布局，气路、油路、控制管路分层排布，避免不同介质管路之间的干涉，也方便后期的维护检修操作。从安装边界来看，机组底部采用三点式支撑脚座设计，安装时可直接通过地脚螺栓固定在混凝土设备基础上，支撑脚座预留了足够的减震垫安装空间，可有效降低机组运行时的振动传递到建筑基础；整体外形在长宽高三个维度都做了紧凑化优化，横向尺寸适配常规工业制冷机房的设备通道宽度，顶部预留了足够的吊装受力点，方便设备进场时的吊装就位，侧面的阀件操作位置距离机组外轮廓预留了充足的操作空间，无需额外预留过大的检修间距即可满足日常操作需求，同时各个外接管路的接口都布置在机组侧方统一的接口区域，方便与现场的冷媒管路、冷却水管路、控制线路进行对接，减少现场安装的配管工作量。
